技术摘要：
本发明涉及勘测技术领域，且公开了一种基于互联网的井盖勘测数据记录用辅助装置，包括工作车，所述支撑座的内部连接有第二转轴，第二转轴的外侧连接有卷尺架，卷尺架的外侧设置有卷尺带，第二转轴的后侧连接有调节把手，挂钩的内部开设有弧形槽，钩头的下部连接有矩形  全部
背景技术：
井盖是用来掩盖道路上或家中深井的防御物，用来防止人或物掉下。一般分为圆 形和方形，在市区的路政方面，一般采用圆形，使用圆形，主要是考虑到圆形的井盖通过其 圆心的每条直径长度都是一样的，这样如果井盖被经过的车辆压起，因为不论如何轧起，其 直径都会比下面的井口略宽，井盖不会掉到井口里去。而如果采用方形，因为方形的对角线 明显长于其每条边长，这样的井盖被轧起时，很容易沿井口的对角线方向掉进井中，造成安 全隐患。如果井口做成圆形或明显小于井盖，方形的井盖就不会掉进井中。这里就牵涉到一 个材料的最大利用和节约的问题。井口的使用取决于井口的大小，如果非要在上面安装个 面积远远大于井口的方形井盖，那么材料的利用和实用价值自然没有直接使用圆形的井盖 更有效，既节约井盖的材料，也保证了井口的安全。 目前随着城市的建设，城市大街小巷中遍布着通信井、污水井、自来水井等，因此 对井盖的检测和勘察尤为重要，否则将影响交通和行人的安全，其次会给环境带来一定的 空气污染，原有的勘察井盖，需要人工用撬棍撬开，然后人为的对其进行检测，为了对井盖 勘察和记录的精确性，目前通过互联网将记录数据上传保存，以便于下次维修检测时调出 查看原有的勘察信息，但是，现有的基于互联网的勘察装置多实用距离传感器，若距离传感 器出现故障，且没有额外的刻度卷尺将影响井盖勘察的进行，另外由于井盖开设的流水孔 较小，且井盖需要一定的载重，因此井盖较厚，挂钩拉动井盖也不像撬棍是笔直的，所以挂 钩较小，因此在拉动井盖上升过程中，井盖由于惯性偏移，此时井盖容易脱离挂钩，从而造 成危险的发生，为了解决这一问题我们提出一种基于互联网的井盖勘测数据记录用辅助装 置。
技术实现要素：

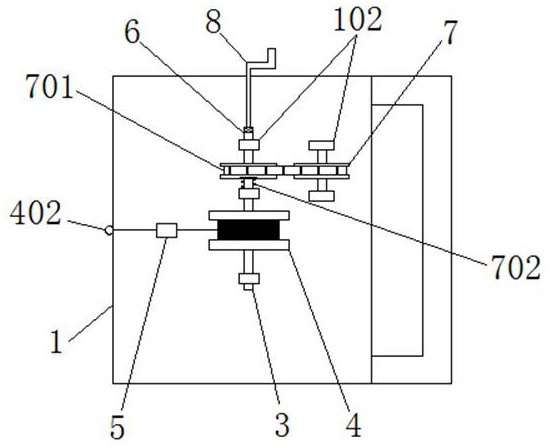

（一）解决的技术问题 针对现有技术的不足，本发明提供了一种基于互联网的井盖勘测数据记录用辅助装 置，具备井盖拉升稳定和距离检测精度高的优点，解决了现有井盖勘测装置井盖在拉升过 程中易脱落和距离的测量只能单级进行检测的问题。 （二）技术方案 为实现上述具备井盖拉升稳定和距离检测精度高的目的，本发明提供如下技术方案： 一种基于互联网的井盖勘测数据记录用辅助装置，包括工作车，所述工作车的上端左上方 开设有矩形槽，工作车的内部设置有多个支撑座，工作车的上部右侧设置有显示器，工作车 的内部且在支撑座上转动连接有第一转轴，第一转轴的外侧固定连接有线筒，线筒的外侧 缠绕有细线，细线的左端固定连接有拉头，细线的左部设置有距离传感器，支撑座的内部且 3 CN 111578886 A 说　明　书 2/4 页 在第一转轴的后侧转动连接有第二转轴，第二转轴的外侧固定连接有卷尺架，卷尺架的外 侧设置有卷尺带，卷尺架的前侧和支撑座之间设置有第一弹簧，第二转轴的后侧转动连接 有调节把手，工作车的上端固定连接有竖向支架，竖向支架的上端固定连接有横向支架，横 向支架的左部下侧固定连接有收放装置，收放装置的下端滚动连接有粗绳，粗绳的下端固 定连接有钩头，钩头的下部固定连接有挂钩，挂钩的内部开设有弧形槽，钩头的下部滑动连 接有矩形滑块，矩形滑块的右部设置有软垫，钩头的内部且在矩形滑块的左侧固定连接有 第二弹簧，第二弹簧的右端固定连接有矩形滑动杆，矩形滑动杆的下端开设有卡球，挂钩的 内部且在弧形槽内滑动连接有弧形滑动杆，弧形滑动杆的上部左部开设有卡槽，弧形滑动 杆和钩头的下端固定连接有第三弹簧，挂钩的外侧设置有井盖，井盖的两侧开设有通槽。 优选的，所述卷尺架的直径大于线筒的直径，且右侧的卷尺架的高度低于左侧的 卷尺架，从而保证卷尺架的上部通过矩形槽可被观测。 优选的，所述卷尺带的面上设置有刻度值，从而便于工作人员观察记录。 优选的，所述工作车在调节把手的前端部分开设有螺纹孔，且调节把手的前端部 分开设与其相对应的螺纹，从而保证转动调节把手能够使得第二转轴和第一转轴卡接到一 起。 优选的，所述第二转轴分别与调节把手、第一转轴的接触位置均设置有轴承。 优选的，所述钩头和挂钩的连接处开设有与矩形滑块、矩形滑动杆相对应的滑槽， 从而保证矩形滑块和矩形滑动杆的正常滑动。 优选的，所述弧形槽的弧度与弧形滑动杆相适应，从而保证弧形滑动杆在其内部 伸长。 （三）有益效果 与现有技术相比，本发明提供了一种基于互联网的井盖勘测数据记录用辅助装置，具 备以下有益效果： 1、该基于互联网的井盖勘测数据记录用辅助装置，通过转动调节把手，转动调节把手 通过工作车上开设的螺纹孔挤压第二转轴向前移动，第二转轴与第一转轴卡接，第一转轴 带动第二转轴转动，第二转轴带动左侧的卷尺架转动，左侧的卷尺架通过卷尺带带动右侧 的卷尺架转动，检测时通过矩形槽可以观察到卷尺带上的刻度值，此时可以与距离传感器 的检测数值进行对比，一方面保证井盖检测的精确度，另一方面可以检测距离传感器是否 失效，且在距离传感器失效后仍可以进行勘测的进行，这一结构解决了现有井盖勘测装置 只能单级进行检测的问题。 2、该基于互联网的井盖勘测数据记录用辅助装置，通过将挂钩放置到井盖的通槽 中，通过收放装置拉动粗绳，粗绳通过钩头带动挂钩拉动井盖上升，由于井盖是通过一端提 升，因此井盖在离开地面的上升过程会依靠惯性左右摆动，当井盖的下端向右侧摆动时，井 盖的上端挤压软垫，矩形滑块向左移动挤压矩形滑动杆，矩形滑动杆向左移动，矩形滑动杆 上的卡球与弧形滑动杆上的卡槽脱离，在第三弹簧的作用下，弧形滑动杆逆时针转动，且其 右端与井盖相抵，这一结构避免了井盖在摆动时易滑出挂钩的效果，从而解决了现有井盖 勘测装置井盖在拉升过程中易脱落的问题。 3、该基于互联网的井盖勘测数据记录用辅助装置，通过挤压弧形滑动杆，弧形滑 动杆挤压卡球，且由于卡球为半球形，所以卡球重新卡入到弧形滑动杆上的卡槽中，这一结 4 CN 111578886 A 说　明　书 3/4 页 构保证了挂钩与井盖的脱离，此操作不仅操作简单且方便下次的正常使用。 附图说明 图1为本发明整体正面结构示意图； 图2为本发明整体俯视结构示意图； 图3为本发明图2中右部分内部结构示意图； 图4为本发明图1中A处的结构放大图； 图5为本发明图4中B处的结构放大图； 图6为本发明图4中运动状态机构示意图； 图7为本发明整体互联网运行过程流程图。 图中：1工作车、101矩形槽、102支撑座、2显示器、3第一转轴、4线筒、401细线、402 拉头、5距离传感器、6第二转轴、7卷尺架、701卷尺带、702第一弹簧、8调节把手、9竖向支架、 10横向支架、11收放装置、12粗绳、13钩头、1301挂钩、13011弧形槽、14矩形滑块、1401软垫、 15第二弹簧、16矩形滑动杆、1601卡球、17弧形滑动杆、1701卡槽、18第三弹簧、19井盖、1901 通槽。
