技术摘要：
本发明公开了一种减少患者痛苦的妇产科用刮宫装置，包括固定座，所述固定座的外侧活动连接有扩撑架，通过转板和扩撑架的配合使用，带动扩撑架扩大面积，使刮宫操作时刮匙更加方便操作，通过推杆、摆杆、第一连接杆和第二连接杆的配合使用，可以利用刮匙左右移动进行刮  全部
背景技术：
妇产科主要研究生殖器官疾病的病因、病理、诊断及防治，妊娠、分娩的生理和病 理变化，女性生殖内分泌，计划生育及妇女保健等，为保障妇女身体和生殖健康及预防各种 妇产科疾病起着重要的作用。 当进行妇科检查时，发现意外怀孕或怀孕期间胎儿出现异常等不适于进行生产 时，通常需要前往医院进行流产操作，刮宫是早期人工流产最常采用的方法，手术分为二个 步骤进行，第一步先把子宫颈扩张到足够大小，第二步是用刮匙伸到子宫腔内，把胚胎刮下 来，当利用刮匙进行操作时，通常是医务人员手动操作，而由于手动操作存在误差，无法保 证刮宫时的力道保持一致，如果刮得太粗鲁，容易导致子宫颈或内膜受伤、发炎，就有可能 产生术后的子宫颈或内膜粘黏、并会引起月经异常，如无月经或月经量过少，严重者会在以 后产生不育症的情况，而当手术实施不完全，少量胎儿组织残留在子宫内，可能会影响子宫 收缩从而造成持续性出血或粘粘、感染等情况的发生，无疑都会增加患者的痛苦。 为了解决上述问题，发明者提出了一种减少患者痛苦的妇产科用刮宫装置，具有 往复保证刮宫力度合适减少痛苦的优点，解决了传统的刮宫装置副作用较大的问题，保证 了使用该装置进行操作时更加的智能，增加整个装置的实用性。
技术实现要素：

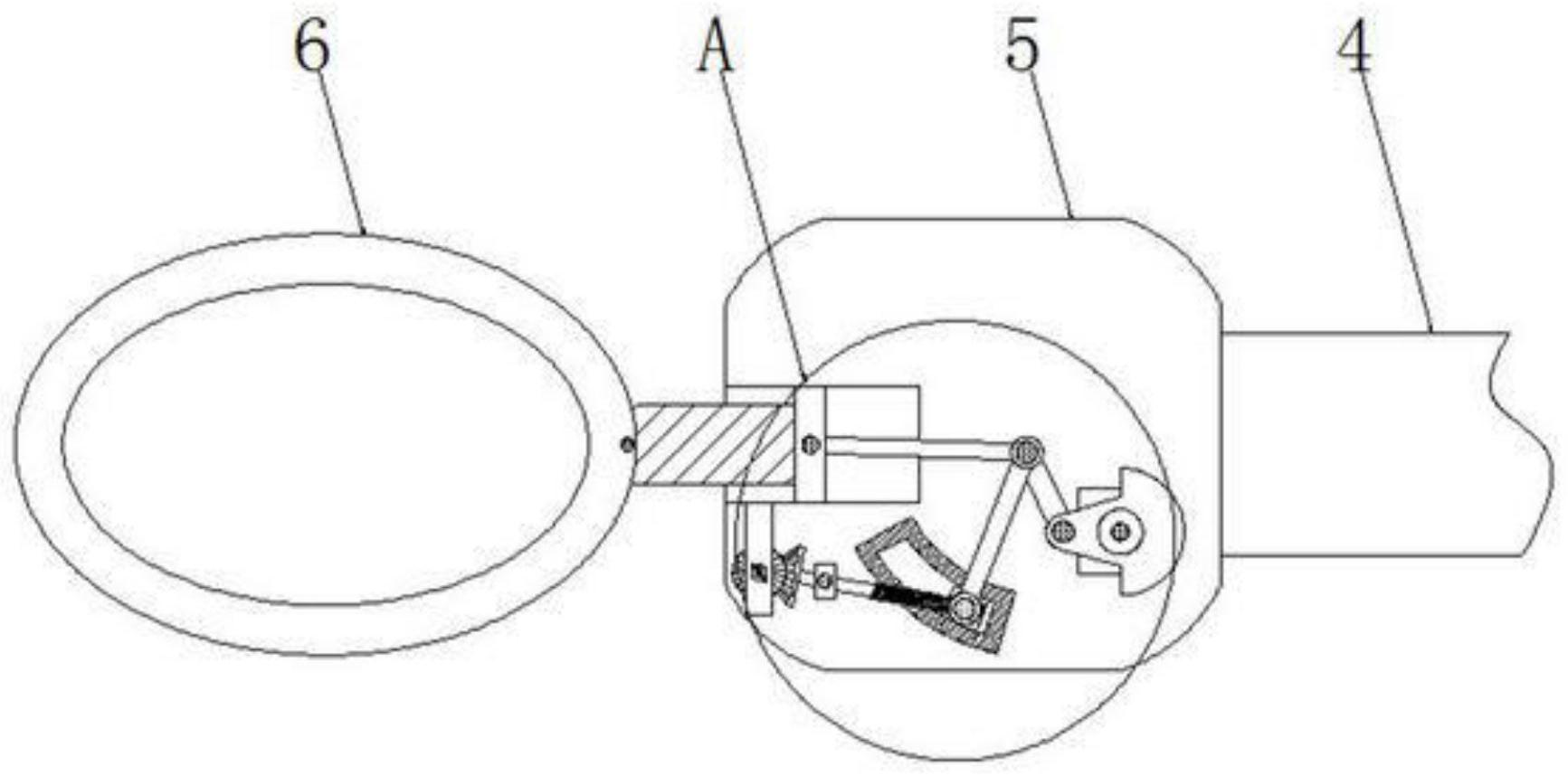

(一)技术方案 为实现上述往复保证刮宫力度合适减少痛苦的目的，本发明提供如下技术方案： 一种减少患者痛苦的妇产科用刮宫装置，包括固定座，所述固定座的外侧活动连接有扩撑 架，利用扩撑架进行扩撑，从而增大范围，使得进行刮宫操作时更加方便，扩撑架的外侧活 动连接有转板，利用转板的旋转带动扩撑架的移动，扩撑架的内部活动连接有负压管，利用 负压管将刮宫之后的残料统一收集，避免残料遗留在身体内造成伤害，负压管的左端固定 连接有连接块，通过连接块对刮匙进行连接，连接块的右侧活动连接有刮匙，刮匙的右侧活 动连接有推杆，连接块的内部活动连接有摆杆，摆杆的外侧活动连接有第一连接杆，第一连 接杆远离摆杆的一侧活动连接有第二连接杆，第一连接杆的外侧活动连接有第三连接杆， 第三连接杆远离第一连接杆的一侧活动连接有转杆，转杆的外侧活动连接有转轮； 优选的，所述转杆的外侧设置有螺纹，且转杆的左端活动连接有锥形齿轮，且锥形 齿轮的尺寸与转轮的尺寸相互适配； 优选的，所述扩撑架设置有两个，两个扩撑架的规格一致，且以转板的中心线为参 照呈对称分布； 优选的，所述负压管的外侧设置有防滑软垫，且负压管远离刮匙的一端设置有收 集瓶； 3 CN 111568515 A 说　明　书 2/4 页 优选的，所述推杆的外侧设置有横板，且横板的外侧设置有限位板，限位板的内部 开设有滑槽，该滑槽的尺寸与横板的尺寸相互适配； 优选的，所述转板设计为对称状，且转板的中心与固定座之间设置有固定支点； 优选的，所述转杆的右端设置有滑块，滑块的外侧设置有滑槽，该滑块的内部设置 有与转杆相互适配的螺纹，且转杆的背面设置有固定支点。 (二)有益效果 与现有技术相比，本发明提供了一种减少患者痛苦的妇产科用刮宫装置，具备以 下有益效果： 1、该减少患者痛苦的妇产科用刮宫装置，通过转板和扩撑架的配合使用，使得可 以带动扩撑架扩大面积，从而使得刮宫操作时刮匙更加方便操作。 2、该减少患者痛苦的妇产科用刮宫装置，通过推杆、摆杆、第一连接杆和第二连接 杆的配合使用，可以利用刮匙左右移动进行刮宫操作，保证受力均匀，只需间歇性拉动负压 管改变刮宫位置，避免需要人工不断进行拉动负压管进行操作，且由于人工操作时无法保 证受力均匀，可能会造成刮宫过深或过浅，增加患者的痛苦。 3、该减少患者痛苦的妇产科用刮宫装置，通过第三连接杆、转杆和转轮的配合使 用，使得可以改变刮匙左右移动的范围，从而对刮宫范围进行调整，可以根据不同的位置调 整刮宫的速率，增加整个装置的实用性。 附图说明 图1为本发明固定座、扩撑架、转板、负压管、连接块和刮匙连接结构示意图，此时 各结构均处于原始状态； 图2为本发明图1中各结构运动轨迹图，此时转板进行运动，带动扩撑架同步进行 运动； 图3为本发明负压管、连接块和刮匙连接结构示意图； 图4为本发明图3中A处结构放大图； 图5为本发明图4中各结构运动轨迹图。 图中：1、固定座；2、扩撑架；3、转板；4、负压管；5、连接块；6、刮匙；7、推杆；8、摆杆； 9、第一连接杆；10、第二连接杆；11、第三连接杆；12、转杆；13、转轮。
