技术摘要：
本发明公开一种整体式无刷电机定子绕线架，包括上绕线架、下绕线架，所述上绕线架、下绕线架对向插接于定子铁芯的顶部及底部，所述上绕线架、下绕线架均包括环形板件，所述环形板件形成有自环形板件外周边向内周边延伸的多个挡线块，所述多个挡线块沿环形板件的圆周方  全部
背景技术：
直流无刷电机定子绕组由两相或多相绕线组成，每相绕组又由多极绕组串联而 成。每极绕组与定子常用两个单体绕线槽对接组成，也有用两个较短的整体线槽，中间加聚 脂薄膜组成。由上述两种线架所组成的定子绕组绝缘系统，组件多，定子制作工艺复杂。 公开号CN207304206U的中国专利于2018年5月1日公开了一种多功能无刷直流电 机定子绕线组件，包括上线架和下绕线架，上线架与下绕线架各自均包括有内圈和外圈，且 内圈被均分割成6块绕线挡片，每块绕线挡片与外圈的内壁均通过绕线筋相连接，所述上线 架外圈一端上设有三相线接出插座，上线架外圈的另一端上设有三相绕组短接线插座，上 线架的外圈上还通过油套托架支座安装有油套托架；所述下绕线架的外圈端面开设有6个 不同深度的出线口，下绕线架的外圈的外侧壁上设置有6个三相过线分隔凸台；上线架与下 绕线架上的绕线筋各自与外圈连接处设有挡纸凸台，每块绕线挡片的两端边缘处同样设置 有挡纸凸台。该专利通过绕线架和多张槽绝缘纸组成电机定子的绝缘系统，存在因槽绝缘 纸放置不当造成电机绕组漏电的问题。 公开号CN206379794U的中国专利于2017年8月4日公开了一种无刷直流电机定子 组件，包括定子铁心和绕制在定子铁心上的定子绕组，所述定子铁心的内部设置有均匀分 布的凹槽，在每个所述凹槽中设有槽绝缘纸，在定子铁心轴向两侧分别设有第一绝缘骨架 和第二绝缘骨架；所述定子铁心的端面上均匀间隔设有固定孔和支撑孔，所述固定孔通过 螺丝与无刷直流电机的端盖固定连接，所述支撑孔中嵌入有支撑杆。该专利同样需要放置 槽绝缘纸来保证定子绕组和定子铁心之间的可靠绝缘。 因此，需要提供一种整体式无刷电机定子绕线架，既满足定子绝缘要求，解决因槽 绝缘纸的放置问题所导致的电机绕组漏电风险，又能简化制作工艺。
技术实现要素：

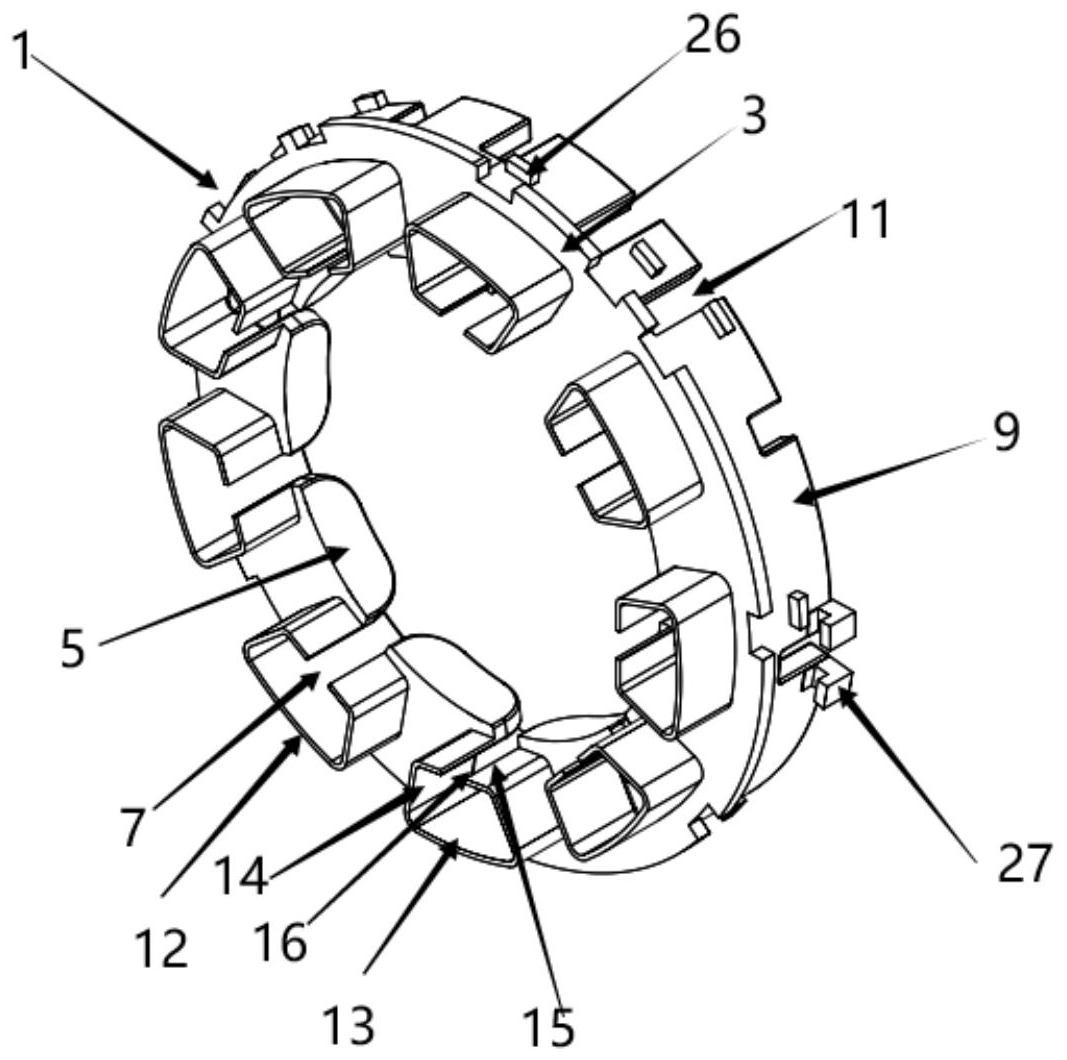

为克服上述现有技术的不足，本发明提供一种整体式无刷电机定子绕线架，该定 子绕线架无需额外放置槽绝缘纸，通过上、下绕线架即可组成电机定子的绝缘系统，既符合 定子绝缘要求，同时又简化了定子制作工艺，降低了定子制作成本。 本发明是通过以下技术方案予以实现的： 一种整体式无刷电机定子绕线架，包括上绕线架、下绕线架，所述上绕线架、下绕 线架对向插接于定子铁芯的顶部及底部，所述上绕线架、下绕线架均包括环形板件，所述环 形板件形成有自环形板件外周边向内周边延伸的多个挡线块，所述多个挡线块沿环形板件 的圆周方向均匀分布，相邻两个挡线块之间形成有线槽口。 优选地，多个所述线槽口均具有沿环形板件轴向向上突起的线槽挡板。设置线槽 3 CN 111585373 A 说　明　书 2/6 页 挡板能够使挡线块上缠绕的线圈更多，且绕制好的线圈不易滑脱。 进一步地，所述线槽挡板的高度大于挡线块的高度，以方便线材的固定。三相线穿 过线槽口后，绕过线槽挡板顶部并缠绕在挡线块上。每个挡线块上绕制的线圈均需要绕过 挡线块两侧的线槽挡板。 优选地，所述线槽挡板包括沿环形板件轴向向上突起的外弧壁、自环形板件外周 边向内周边延伸的侧壁及沿环形板件轴向向上突起的内弧壁，所述内弧壁之间形成有开 口。 具体地，所述开口的尺寸大概在3mm左右，既能够使三相线的线材穿过，又能够尽 可能的增大挡线块靠近环形板件内周边的弧长，以提高电机的功率。所述线槽挡板的上侧 壁、上内弧壁及上外弧壁三者的底部均与环形板件一体成型。 优选地，所述挡线块包括缠绕部和抵持部，所述缠绕部自环形板件的外周边向内 周边延伸至抵持部，所述抵持部朝向环形板件内周边的弧形面与定子铁芯相抵。 进一步地，所述缠绕部与抵持部一体成型。 优选地，所述抵持部沿环形板件轴向的高度大于缠绕部沿环形板件轴向的高度； 所述抵持部沿环形板件周向的弧长大于缠绕部沿环形板件周向的弧长。所述抵持部在高度 和弧长上均大于缠绕部，能够使三相线缠绕的线圈更好的固定，避免线圈滑出。 优选地，所述上绕线架的环形板件的外周边形成有多个上挡板，所述多个上挡板 之间形成有凹陷，所述下绕线架的环形板件沿多个挡线块的外圈形成有下挡板。 优选地，所述上绕线架沿环形板件的外周面间隔设有多个挡线柱，所述挡线柱沿 环形板件径向向外延伸。设置挡线柱可以挡住线材防止线材滑出，同时，使得三相线的引出 方便，简单易行。 进一步地，在所述环形板件的外周面设置有三排挡线柱，相邻两排挡线柱的位置 相互错开，以便于三相线的引出。 优选地，所述上绕线架的环形板件的外周面设有三相线接出插座，用于将绕制好 的三相线引出。 优选地，所述下绕线架的环形板件的外圈形成有连接件，所述连接件的尺寸与电 机定子的尺寸相适配。这样设置是为了将电机定子与压机壳体隔开，起到缓冲减震作用。 优选地，所述连接件的外边缘设有多个凸块，多个所述凸块沿环形板件轴向向上 延伸。所述凸块起定位和减震作用。 进一步地，所述凸块具有内孔，所述凸块的顶部具有小的通孔。所述凸块的内孔与 压机壳体定位销配合，所述凸块顶部的小的通孔起通气作用。 进一步地，所述凸块外套设弹簧，起到减震兼定位作用。 与现有技术相比，本发明的有益效果在于： (1)本发明通过上绕线架和下绕线架对向插接于定子铁芯两端来直接构成电机定 子的绝缘系统，简化了定子绕组绝缘结构和制作工艺，降低了定子制作成本，同时，本发明 无需额外放置槽绝缘纸，避免了因槽绝缘纸放置不当导致的电机绕组漏电风险。 (2)本发明通过设置挡线块，避免相间过线交叉，简化定子制作工艺，降低制造成 本；同时，本发明通过设置挡线柱固定电机三相绕组出线，使得三相线可方便地引出。 (3)本发明通过下绕线架环形板件外圈形成的连接件，将电机定子与压机壳体隔 4 CN 111585373 A 说　明　书 3/6 页 开，起到缓冲减震作用。 附图说明 图1为根据本发明实施例的上绕线架的结构示意图； 图2为根据本发明实施例的下绕线架的结构示意图； 图3为根据本发明实施例的上绕线架的正视图； 图4为根据本发明实施例的上绕线架的A-A方向视图； 图5为根据本发明实施例的上绕线架的侧视图； 图6为根据本发明实施例的下绕线架的正视图； 图7为根据本发明实施例的下绕线架的A-A方向视图； 图8为根据本发明实施例的下绕线架的侧视图； 图9为根据本发明实施例的下绕线架的B-B方向视图。 图中：1、上绕线架；2、下绕线架；3、上环形板件；4、下环形板件；5、上挡线块；6、下 挡线块；7、上线槽口；8、下线槽口；9、上挡板；10、下挡板；11、凹陷；12、上线槽挡板；13、上外 弧壁；14、上侧壁；15、上内弧壁；16、上开口；17、下线槽挡板；18、下外弧壁；19、下侧壁；20、 下内弧壁；21、下开口；22、上缠绕部；23、上抵持部；24、下缠绕部；25、下抵持部；26、挡线柱； 27、接出插座；28、连接件；29、凸块；30、通孔。
