技术摘要：
本申请涉及壁炉控制器、控制方法和装置，壁炉控制器包括：温度测量单元，用于获取距离壁炉一定距离处的位置点的温度值；通信单元，用于使壁炉控制器连接壁炉；处理单元，处理单元分别连接温度测量单元和通信单元，处理单元用于根据温度值输出控制指令。方法包括获取距  全部
背景技术：
目前壁炉的温度采集与控制都是由壁炉完成，这种方式的缺陷在于壁炉开始加热 时，壁炉附近的温度会上升很快，导致当壁炉加热到设定的温度时，其实只是壁炉附近的温 度达到了设置温度，而真正的室温低于设定温度，使得设定温度和用户要求达到的温度不 匹配，无法满足用户对温度的需求。
技术实现要素：

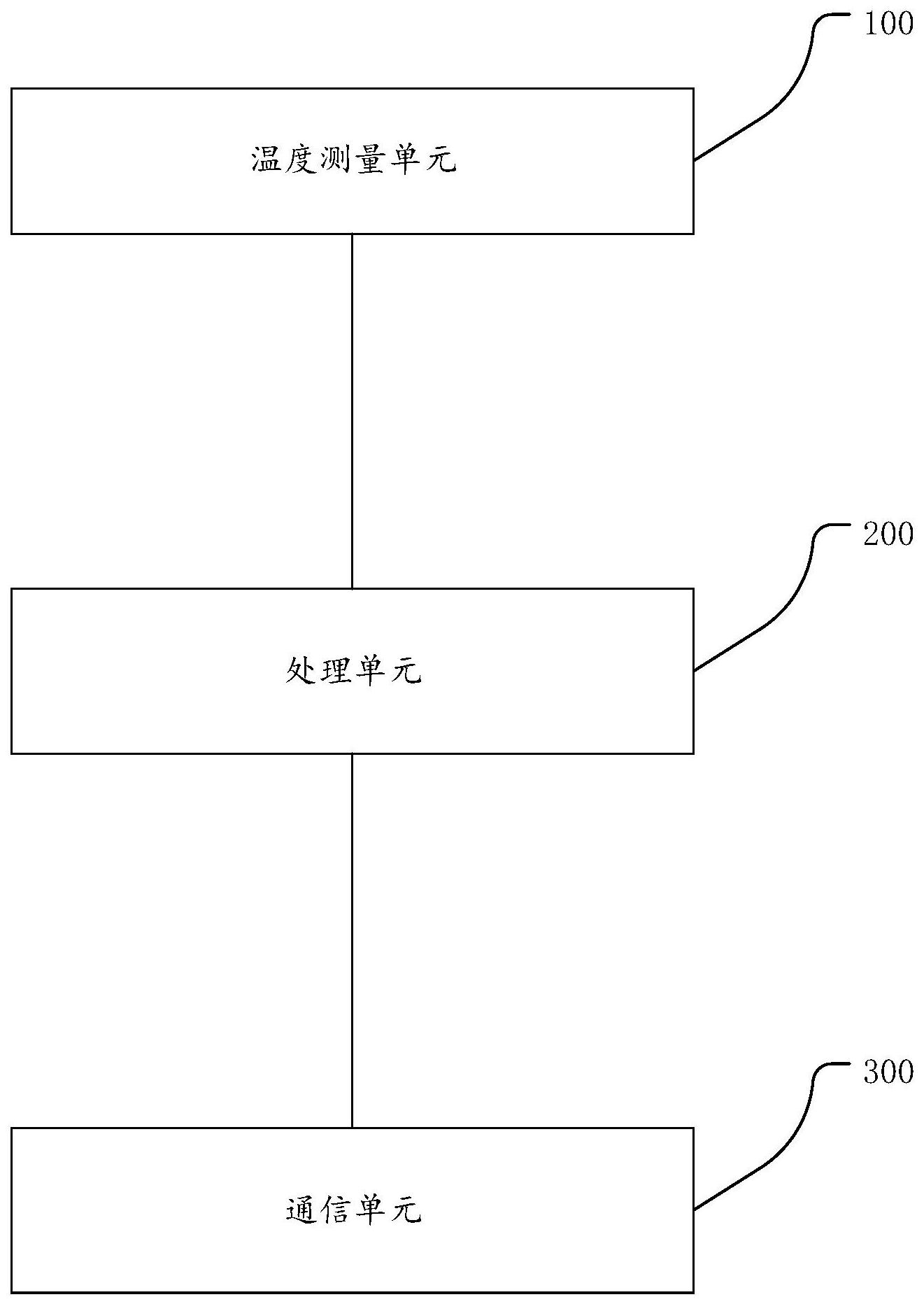

为了缓解上述问题，本申请实施例提供了壁炉控制器，能够防止壁炉对温度测量 的干扰，有利于提高用户对壁炉温度的控制的准确性。此外，本申请实施例还提供了壁炉控 制方法和装置。 第一方面，本申请实施例提供了壁炉控制器，适用于壁炉，包括：温度测量单元，用 于获取距离所述壁炉一定距离处的位置点的温度值；通信单元，用于使所述壁炉控制器连 接所述壁炉；处理单元，所述处理单元分别连接所述温度测量单元和所述通信单元，所述处 理单元用于根据所述温度值输出控制指令。 本申请实施例的有益效果至少包括：通过温度测量单元能够确定当前壁炉控制器 的所在位置的温度值，可以减少受到壁炉产生热量的干扰；根据温度值控制壁炉，能够使控 制器所在位置的实际温度尽量符合需求。 优选地，所述温度测量单元包括：热敏电阻和放电电容；所述处理单元连接所述热 敏电阻；所述热敏电阻通过所述放电电容接地；所述处理单元根据所述放电电容的放电时 间计算温度值。 本申请实施例的有益效果至少包括：通过热敏电阻的变化，影响放电电容的放电 时间，根据放电时间，能够计算对应的温度值，结构简单，硬件成本低。 优选地，壁炉控制器适用于电加热式的壁炉，壁炉控制器还包括触发单元，触发单 元连接所述处理单元，用于启动对应的功能：工作模式切换、壁炉开关、壁炉预热、显示模式 切换、设定温度调节、位置移动、复位和定时功能中的至少一种。 本申请实施例的有益效果至少包括：通过按键启动多种功能，能够满足用户的各 种需求，提高壁炉的利用效率。 优选地，所述通信单元基于蓝牙、红外和射频之中的至少一种技术实现无线通信。 本申请实施例的有益效果至少包括：通过选择不同的无线通信技术，能够根据各 种无线通信技术的优缺点选择合适的应用场景，有助于提高控制器对壁炉的控制能力。 优选地，壁炉控制器还包括：显示单元，所述显示单元连接所述处理单元；所述显 示单元用于显示温度值、壁炉的工作模式、壁炉的显示模式、壁炉开关状态、壁炉设定温度 3 CN 111580581 A 说　明　书 2/7 页 和时间之中的至少一种。 本申请实施例的有益效果至少包括：通过显示单元输出多种信息，有助于用户理 解当前的壁炉使用状态，以便后续操作。 优选地，所述壁炉的显示模式包括：炭床模式、火焰模式和背光模式之中的至少一 种。 本申请实施例的有益效果至少包括：通过不同的显示模式，能够满足用户对视觉 体验的需求。 优选地，所述处理单元还用于根据所述温度值和所述壁炉的工作模式输出提示信 息。 本申请实施例的有益效果至少包括：根据温度值和工作模式输出提示信息，能够 结合实际的经验，提示用户可能存在一些异常情况，有助于协助用户解决壁炉使用过程中 遇到的问题。 优选地，所述处理单元还用于当所述温度值在一定时间内的变化超过阈值，且所 述壁炉的工作模式为加热模式时，输出提示信息。 本申请实施例的有益效果至少包括：当温度值在一定时间内的变化超过阈值，且 壁炉的工作模式为加热模式时，可能是由于其他的热源或者冷源导致温度值的变化异常， 因此，输出提示信息，可以帮助用户留意是否存在其他的热源或者冷源，可以避免用户对壁 炉本身性能的怀疑，避免用户对壁炉的过度操作。 第二方面，本申请实施例提供了壁炉控制方法，包括：获取距离壁炉一定距离处的 位置点的温度值；根据所述温度值控制所述壁炉执行加热、保温和降温中的至少一种功能。 本申请实施例的有益效果至少包括：通过获取距离壁炉一定距离处的位置点的温 度值，可以减少受到壁炉产生的热量的干扰；根据温度值控制壁炉。 第三方面，本申请实施例提供了壁炉控制装置，包括：温度测量模块，用于获取距 离壁炉一定距离处的位置点的温度值；控制模块，用于根据所述温度值控制所述壁炉执行 加热、保温和降温中的至少一种功能。 本申请实施例的有益效果至少包括：通过获取距离壁炉一定距离处的位置点的温 度值，可以减少受到壁炉产生的热量的干扰；根据温度值控制壁炉，根据温度值控制壁炉， 能够使控制器所在位置的实际温度尽量符合需求。 附图说明 附图用来提供对本申请技术方案的进一步理解，并且构成说明书的一部分，与本 申请的实施例一起用于解释本申请的技术方案，并不构成对本申请技术方案的限制。 图1是本申请实施例中壁炉控制器的一具体实施例的连接示意图； 图2是本申请实施例中壁炉控制器的一具体实施例连接示意图； 图3是本申请实施例中壁炉控制器的一具体实施例连接示意图； 图4是本申请实施例中壁炉控制方法的一具体实施例流程示意图； 图5是本申请实施例中壁炉控制装置的一具体实施例连接示意图； 图6是本申请实施例中温度测量单元和处理单元的一具体实施例电路图； 图7是本申请实施例中通信单元的一具体实施例电路图； 4 CN 111580581 A 说　明　书 3/7 页 图8是本申请实施例中电源稳压电路的一具体实施例电路图； 图9是本申请实施例中电压检测电路的一具体实施例电路图； 图10是本申请实施例中电源升压电路的一具体实施例电路图； 图11是本申请实施例中按键电路的一具体实施例电路图； 图12是本申请实施例中LCD背光控制电路的一具体实施例电路图。
