技术摘要：
本发明公开了OIS马达防阻尼胶防护结构、OIS马达、照相装置、电子产品，其技术方案要点是：一种OIS马达防阻尼胶防护结构，包括外壳、设于外壳的底座、连接于音圈马达主体的支架、设于音圈马达主体与底座之间的悬吊线、设于底座于支架之间且位于底座边角位置的阻尼胶，支  全部
背景技术：
现有的OIS防抖马达主要包括音圈马达主体、连接于音圈马达主体的防抖机构，且 现有OIS马达防抖机构主要包括分平移式、移轴式、记忆金属式、悬吊线式等；现有的马达主 体主要包括载体、线圈、磁石、上弹簧、下弹簧等。 使用悬吊线结构的OIS马达一般设置有连接音圈马达主体的支架，支架与OIS马达 底座之间设置悬吊线，通过悬吊线伸缩实现音圈马达主体偏转防抖功能。 为防止悬吊线伸缩后音圈马达主体抖动，一般通过设置阻尼胶进一步起到阻尼防 抖功能，阻尼胶位于支架与底座之间，阻尼胶位于底座边角位置。 现有支架和吊环线点阻尼胶结构，阻尼胶在马达清洗、振动的过程中易出现甩胶、 脱胶的问题，容易导致甩出的阻尼胶敷在支架的外侧壁，在OIS防抖运动过程中支架侧壁上 的阻尼胶与外壳(周围部件)接触，阻尼胶固化后仍具有一定的粘性，且由于OIS防抖马达结 构小，重量轻，通过阻尼胶与外壳或周围部件之间存在少许力的作用，足以影响OIS防抖马 达的防抖性能，导致产品的不良以及稳定性差。 因此，我们有必要对这样一种结构进行改善，以克服上述缺陷。
技术实现要素：

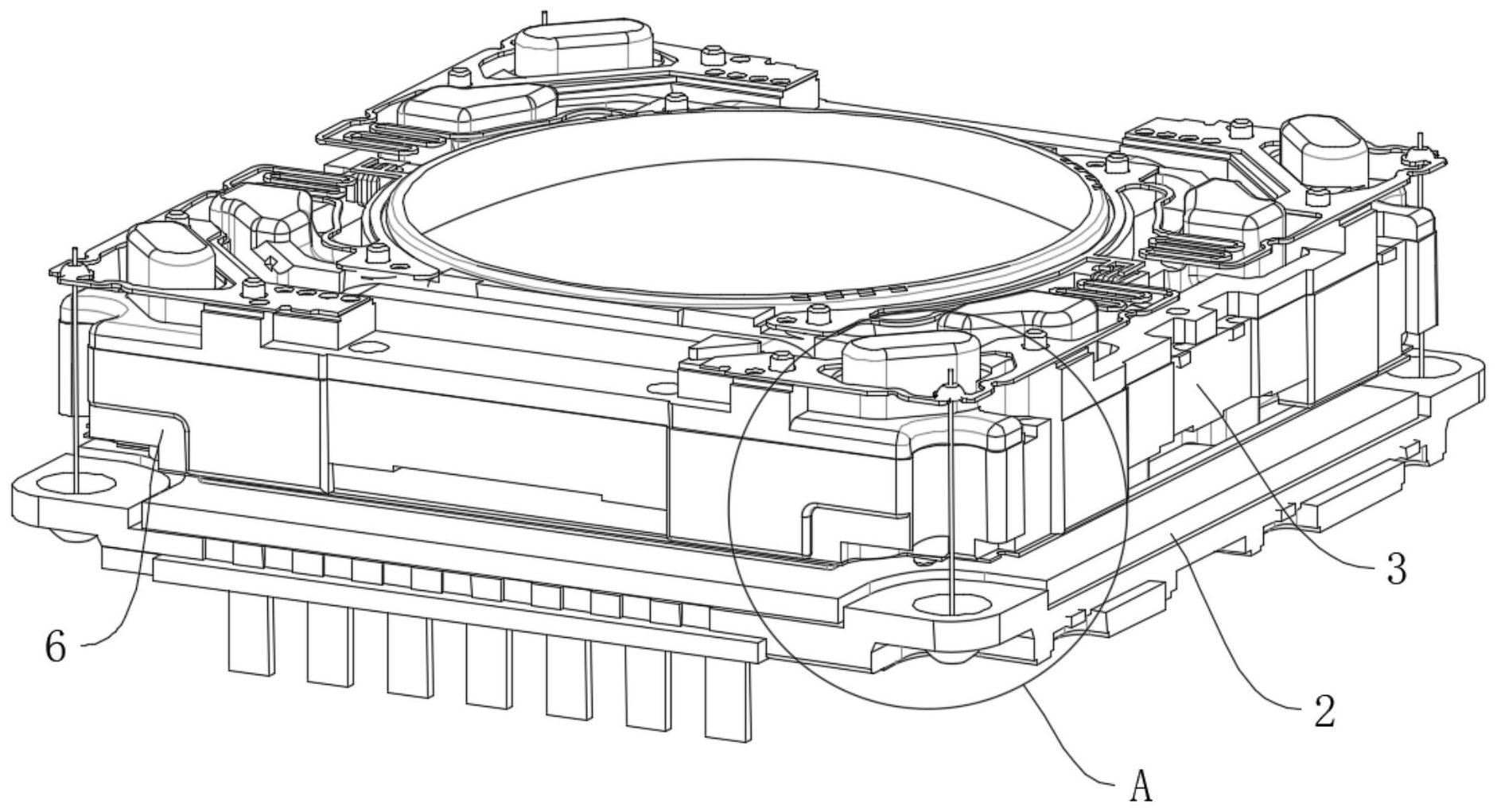

本发明的目的是提供OIS马达防阻尼胶防护结构、OIS马达、照相装置、电子产品， 通过避让槽避让开阻尼胶，使位于外壳内壁的阻尼胶不与支架接触，有效避免阻尼胶被甩 至支架侧壁与外壳之间时，导致OIS防抖马达的不良品出现，提高产品的合格率。 本发明的上述技术目的是通过以下技术方案实现的：一种OIS马达防阻尼胶防护 结构，包括外壳、设置于所述外壳的底座、连接于音圈马达主体的支架、设置于所述音圈马 达主体与所述底座之间的悬吊线、设置于所述底座于支架之间且位于底座边角位置的阻尼 胶，所述支架边角位置开设有方便所述悬吊线活动的容置槽，所述支架侧壁开设有避免阻 尼胶甩至支架侧壁并突出于侧壁的避让槽，所述避让槽靠近于所述支架边角位置，且所述 避让槽贯穿所述支架下表面，所述避让槽与所述容置槽连通，所述阻尼胶被甩出落至避让 槽或外壳对应位置，避免被甩出的阻尼胶黏附与支架或外壳后，与相对的外壳或支架接触。 本发明的进一步设置为：所述底座开设有供所述悬吊线穿设的固定孔，所述固定 孔呈漏斗状设置，且所述固定孔朝向支架一端的孔径大于别离支架一端的孔径，所述固定 孔内填充阻尼胶。 本发明的进一步设置为：所述底座背离支架的一端开设有焊接缺口，所述焊接缺 口与所述固定孔连通，所述焊接缺口底面设置有与OIS马达的接电端连接的接电金属片，所 述焊接缺口内设置有用于固定所述悬吊线的下锡块。 3 CN 111555537 A 说　明　书 2/4 页 本发明的进一步设置为：一种OIS马达，具有上述的OIS马达防阻尼胶防护结构，还 包括设置于所述支架内腔的载体、设置于所述载体与支架上端面的上弹簧、设置于所述载 体与支架下端面的下弹簧； 所述支架下端面开设有供所述下弹簧与支架之间的胶水流入的储胶槽，所述储胶 槽位于容置槽位置，所述储胶槽可与所述避让槽连通，所述储胶槽凹于所述支架侧壁，阻尼 胶甩出落至储胶槽或外壳对应储胶槽位置后，避免被甩出的阻尼胶黏附于支架或外壳后， 与相对的外壳或支架接触。 所述上弹簧开设有供所述悬吊线卡入的插槽，所述悬吊线与上弹簧之间设置有用 于固定悬吊线的上锡块，所述上锡块位于上弹簧背离支架的端面。 本发明的进一步设置为：所述上弹簧一体成型有弹性悬空部，所述弹性悬空部呈L 形，且所述插槽开设于所述弹性悬空部L形边角位置，所述支架上端面且位于边角位置开设 有让位缺口，所述弹性悬空部位于所述让位缺口正上方。 本发明的进一步设置为：所述载体两对称侧壁均设置有线圈，且所述支架内侧壁 设置有两个分别与线圈相对应的磁石。 本发明的进一步设置为：一种照相装置，具有上述的OIS马达防阻尼胶防护结构。 本发明的进一步设置为：一种电子产品，具有上述的OIS马达防阻尼胶防护结构。 综上所述，本发明具有以下有益效果： 在OIS防抖马达组装过程中，进行甩干清洗时，支架相对于底座震动，容易导致阻 尼胶甩出，被甩出的阻尼胶会落至阻尼胶周边位置；阻尼胶被甩出落至避让槽或外壳对应 位置，避免被甩出的阻尼胶同时接触支架及外壳，即阻尼胶可能会落至避让槽内或落至外 壳对应避让槽的位置，当阻尼胶落至避让槽内时，由于避让槽的存在，从而避免避让槽内的 阻尼胶突出于支架侧壁表面，进而避免支架抖动或运动过程中阻尼胶与外壳内壁接触，当 阻尼胶落至外壳对应避让槽位置时，通过避让槽避让开阻尼胶，使位于外壳内壁的阻尼胶 不与支架接触；有效避免阻尼胶被甩至支架侧壁与外壳之间时，导致OIS防抖马达的不良品 出现，提高产品的合格率。 通过焊接缺口起到让位作用，避免焊接下锡块时，下锡块突出于底座下端面，并且 通过焊接缺口内充斥下锡块方便固定下锡块的作用。 当阻尼胶落至储胶槽内时，由于储胶槽的存在，从而避免储胶槽内的阻尼胶突出 于支架侧壁表面，进而避免支架抖动或运动过程中阻尼胶与外壳内壁接触，当阻尼胶落至 外壳对应储胶槽位置时，通过储胶槽避让开阻尼胶，使位于外壳内壁的阻尼胶不与支架接 触，从而进一步避免阻尼胶被甩出后影响OIS防抖马达正常使用。 通过悬吊线卡入插槽方便固定悬吊线，并通过上锡块有效将悬吊线固定于上弹 簧。 附图说明 图1是本发明隐去外壳的结构示意图； 图2是图1的A部放大视图； 图3是本发明的剖视图； 图4是本发明的支架的示意图； 4 CN 111555537 A 说　明　书 3/4 页 图5是本发明的爆炸示意图。 图中数字所表示的相应部件名称：1、外壳；2、底座；3、支架；4、悬吊线；5、容置槽； 6、避让槽；7、固定孔；8、焊接缺口；9、下锡块；10、载体；11、上弹簧；12、下弹簧；13、线圈；14、 磁石；15、储胶槽；16、插槽；17、让位缺口；18、上锡块；19、弹性悬空部。
