技术摘要：
本发明涉及茶叶加工用设备技术领域，具体涉及一种改进型茶叶加工用揉捻装置，包括底座、立板、转轴、安装板、揉捻辊、驱动结构、揉捻仓、揉捻槽。本发明的有益效果：将茶叶倒入揉捻槽内，通过驱动结构驱动转轴往复转动，使揉捻辊对揉捻槽内的茶叶进行揉压，使茶叶能够  全部
背景技术：
茶叶是指茶树的叶子和芽，别名茶、槚、茗、荈。泛指可用于泡茶的常绿灌木茶树的 叶子，以及用这些叶子泡制的饮料，后来引申为所有用植物花、叶、种子、根泡制的草本茶， 如“菊花茶”等；用各种药材泡制的“凉茶”等，在中国文学中亦称雷芽。有些国家亦有以水果 及香草等其它植物叶而泡出的茶，如“水果茶” 茶叶源于中国，茶叶最早是被作为祭品使用的。但从春秋后期就被人们作为菜食， 在西汉中期发展为药用，西汉后期才发展为宫廷高级饮料，普及民间作为普通饮料那是西 晋以后的事。发现最早人工种植茶叶的遗迹在浙江余姚的田螺山遗址，已有6000多年的历 史。饮茶始于中国。叶革质，长圆形或椭圆形，可以用开水直接泡饮，依据品种和制作方式以 及产品外形分成六大类。依据季节采制可分为春茶、夏茶、秋茶、冬茶。以各种毛茶或精制茶 叶再加工形成再加茶，包括分为花茶、紧压茶、萃取茶、药用保健茶、茶食品、含茶饮料等。 茶叶中含有儿茶素、胆甾烯酮、咖啡碱、肌醇、叶酸、泛酸等成分，可以增进人体健 康。茶叶饮品-茶被誉为“世界三大饮料之一”。 茶叶在杀青后，通常需要进行揉捻加工，使茶叶能够成型，现有的揉捻设备揉捻效 率较低，单次揉捻的茶叶量较少。
技术实现要素：

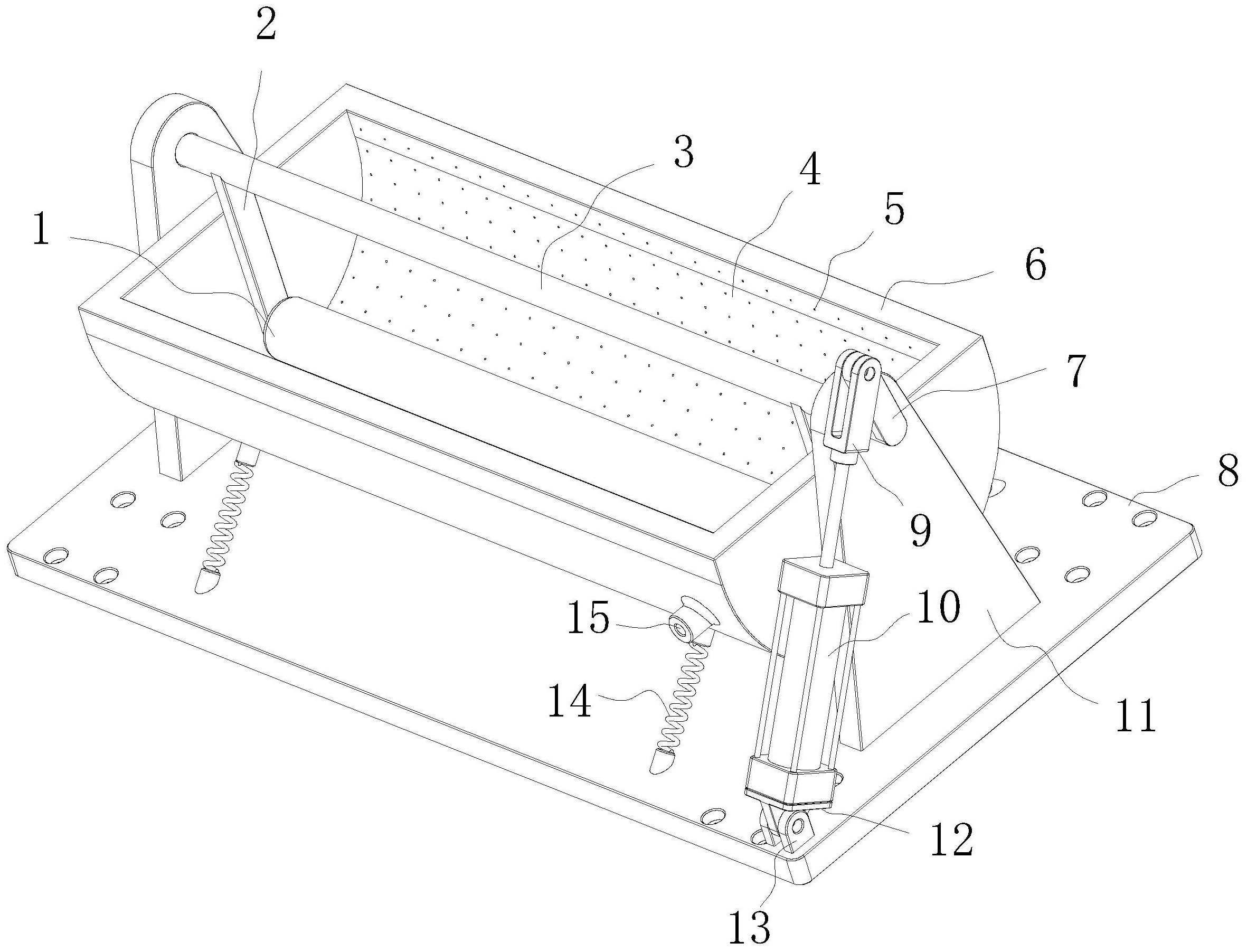

本发明的目的在于克服现有技术中存在的问题，提供一种改进型茶叶加工用揉捻 装置及其工作方法，它可以实现至少一定程度上解决现有技术的问题。 为实现上述技术目的，达到上述技术效果，本发明是通过以下技术方案实现的： 一种改进型茶叶加工用揉捻装置，包括一底座，所述底座长度方向两端各设有一 立板，两个所述立板上共同水平转动连接有转轴，所述转轴长度方向两端各设有一向其径 向外侧延伸的安装板，两个所述安装板远离转轴一端共同水平转动连接有揉捻辊，所述转 轴由驱动结构驱动其往复转动，所述底座上水平设有一揉捻仓，所述揉捻仓设于两个立板 之间且其长度方向两端分别对应两个立板，其上开设有供所述揉捻辊沿转轴轴向往复摆动 能自由通过的、且用于放置茶叶的揉捻槽，所述揉捻辊摆动至最低点时，其周面的最低点与 所述揉捻槽内壁纵向间距为0.5cm。 作为如上所述技术方案的进一步优化，所述驱动结构包括设于底座上的固定座， 所述固定座上铰接有安装座，所述安装座上安装有驱动元件，所述驱动元件上驱动连接有 连接架，所述转轴一端穿出立板且设有摆动臂，所述摆动臂远离转轴一端与连接架铰接。 作为如上所述技术方案的进一步优化，所述驱动元件为伸缩气缸。 作为如上所述技术方案的进一步优化，所述揉捻棍由陶瓷材质制成。 3 CN 111543514 A 说　明　书 2/4 页 作为如上所述技术方案的进一步优化，所述揉捻仓底部设有一活动铰座，所述底 座上设有与活动铰座铰接的固定铰座，使所述揉捻仓铰接在底座上，所述底座与揉捻仓外 壁上共同连接有多个拉簧，使所述揉捻仓摆动后能够自行复位。 作为如上所述技术方案的进一步优化，所述揉捻仓内设有纵断面成弧形的空腔， 其外壁上设有一与所述空腔连通的管接头，所述管接头通过安装软管连通外部雾化设备， 所述揉捻槽内壁上设有多个与空腔连通的雾化毛细孔。 如上所述的一种改进型茶叶加工用揉捻装置的工作方法，包括： 步骤1、将待揉捻的茶叶倒入所述揉捻槽内，所述伸缩气缸的气缸杆往复伸缩，驱 动所述连接架移动，并拉动所述摆动臂摆动，使所述转轴往复转动，所述揉捻辊对揉捻槽内 的茶叶进行往复揉压； 步骤2、揉压过程中，所述揉捻辊对茶叶的作用力，通过所述揉捻仓沿固定铰座与 活动铰座铰接处摆动进行缓冲，所述揉捻仓摆动后，通过所述拉簧的拉力，使所述揉捻仓摆 动后复位，同时外部雾化设备产生雾化水，经由所述管接头、空腔、雾化毛细孔喷散至揉捻 槽内，对茶叶进行雾化加湿，使干萎的茶叶能够展开。 作为如上所述技术方案的进一步优化，所述步骤2中雾化水的压力为  0.5Mpa。 本发明的有益效果：将茶叶倒入揉捻槽内，通过驱动结构驱动转轴往复转动，使揉 捻辊对揉捻槽内的茶叶进行揉压，使茶叶能够揉压成型，由于揉捻辊能够对揉捻槽内的茶 叶同时进行揉压，因此单次揉捻的茶叶量较现有技术更大，提高了揉捻效率，通过设置揉捻 仓铰接在底座上，且设置多个拉簧对揉捻仓具有拉力，使得揉捻辊对茶叶的揉压作用力，通 过揉捻仓的摆动来进行缓冲，避免揉捻辊作用力过大，对茶叶造成破坏，设置雾化毛细孔、 空腔、管接头，外部雾化设备将雾化水由雾化毛细孔喷散至揉捻槽内的茶叶上，使茶叶上保 持一定的湿度，避免由于上道杀青工序中，茶叶由于高温干萎而无法展开所造成的揉捻效 果不佳的现象。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领 域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附 图。 图1为本发明的立体结构示意图； 图2为图1中立体结构仰视角度的示意图； 图3为图1中立体结构侧视示意图； 图4为本发明中揉捻仓的立体结构局部剖视示意图； 附图标记说明如下： 1-揉捻辊，2-安装板，3-转轴，4-揉捻槽，5-雾化毛细孔，6-揉捻槽，7-  摆动臂，8- 底座，9-连接架，10-伸缩气缸，11-立板，12-安装座，13-固定座，  14-拉簧，15-管接头，16- 活动铰座，17-固定铰座，18-空腔。 4 CN 111543514 A 说　明　书 3/4 页
