技术摘要：
本发明涉及一种杀菌模块。根据本发明的一实施例的杀菌模块包括：主体，包括形成于上面的开口部；透光部件，在主体的内部布置为覆盖开口部，并且使光透射；弹性材质的内部密封部件，包围透光部件的侧面；发光模块，包括基板及贴装于基板的上面的发光元件，并且向透光部  全部
背景技术：
紫外线(UV：Ultraviolet)根据波长种类具有不同的性质，且利用根据波长种类的 性质而被应用于杀菌装置。在利用紫外线的杀菌装置中通常使用水银(Hg)灯。利用借助从 水银灯发出的波长而生成的臭氧(O3)实现杀菌作用。然而，由于水银(Hg)灯在其内部包含 有水银，因此存在随着使用时间增加而污染环境的问题。 近来，开发并提供了利用多种紫外线的杀菌装置。并且，杀菌对象物也被多样地应 用。这样的杀菌装置内置于诸如冰箱、洗衣机、加湿器或净水器等特定的装置内。
技术实现要素：

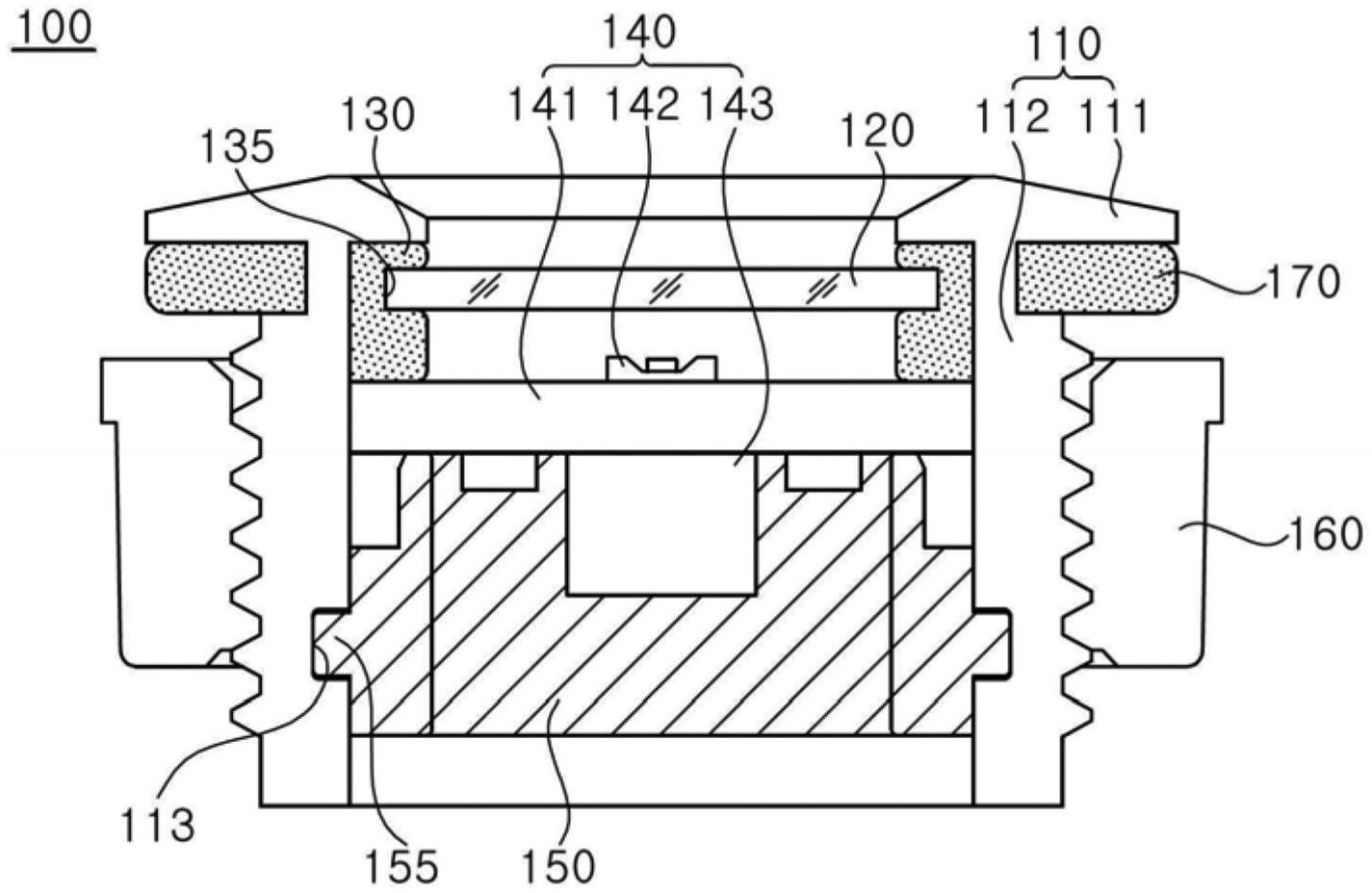

技术问题 本发明在于提供一种能够减少发光模块的基板的损伤的杀菌模块。 并且，本发明在于提供一种布置于内部的构成部以一定的强度固定而可靠性得到 提高的杀菌模块。 并且，本发明在于提供一种易于组装且能够防止紧固时发生损伤的杀菌模块。 技术方案 根据本发明的实施例，提供一种杀菌模块，包括：主体，包括形成于上面的开口部； 透光部件，在主体的内部布置为覆盖开口部，并且使光透射；弹性材质的内部密封部件，包 围透光部件的侧面；发光模块，包括基板及贴装于基板的上面的发光元件，并且向透光部件 射出光；以及内部固定件，紧固于主体的内侧面，并将发光模块固定于主体的内部。 内部密封部件的上面与主体的上面紧贴，内部密封部件的下面与发光模块的基板 的上面紧贴。并且，透光部件与基板隔开，使得通过透光部件向外部射出的光量为发光元件 的光量的65％以上。 所述杀菌模块还包括：紧固槽，形成于所述主体的内侧面；以及紧固部，形成于所 述内部固定件的外侧面，其中，所述紧固部插入到所述紧固槽，进而所述内部固定件紧固并 固定于所述主体。 所述主体还包括形成于内侧面的一部分的槽结构的紧固引导件，所述紧固引导件 的一端与所述主体的下面连接，另一端与所述紧固槽连接，所述内部固定件的所述紧固部 以插入到所述主体的所述紧固引导件的状态移动，进而插入到所述紧固槽。 所述主体还包括形成于内侧面的一部分并具有弹力的紧固引导件，所述紧固引导 件的一端与所述主体的下面连接，另一端与所述紧固槽连接，所述内部固定件的所述紧固 部沿所述紧固引导件移动，进而插入到所述紧固槽。 从所述主体的内部上面到所述紧固槽的上端的距离小于从所述内部密封部件的 上面到下面的长度、从所述基板的上面到下面的长度以及从所述内部固定件的上面到所述 5 CN 111601623 A 说　明　书 2/12 页 紧固部的上端的长度的和。 所述内部固定件中，上面的内侧面与外侧面之间的宽度小于下面的内侧面与外侧 面之间的宽度，所述内部固定件的上面与所述基板的下面相面对。 杀菌模块还包括：缓冲部件，覆盖所述内部固定件的上面。 所述内部密封部件还包括沿下面的外围向外侧凸出的凸出部，所述主体还包括形 成于内侧面的槽结构的插入槽，所述内部密封部件的所述凸出部插入到所述主体的所述插 入槽。 根据本发明的实施例，提供一种杀菌模块，包括：主体，包括形成于上面的开口部； 透光部件，在所述主体的内部布置为覆盖所述开口部，并且使光透射；弹性材质的内部密封 部件，其内侧面形成有使所述透光部件的侧面插入的透光部件安装槽；发光模块，包括基板 及贴装于所述基板的上面的发光元件，并且向所述透光部件射出光；以及内部固定件，紧固 于所述主体的内侧面，并将所述发光模块固定于所述主体的内部。 所述透光部件通过其侧面插入到所述透光部件安装槽而安装于所述内部密封部 件，从所述内部密封部件的下面到所述透光部件安装槽的下端的长度大于从所述内部密封 部件的上面到所述透光部件安装槽的上端的长度。 杀菌模块还包括：紧固槽，形成于所述主体的内侧面；以及紧固部，形成于所述内 部固定件的外侧面，其中，所述紧固部插入到所述紧固槽，进而所述内部固定件紧固并固定 于所述主体。 所述主体还包括形成于内侧面的一部分的槽结构的紧固引导件，所述紧固引导件 的一端与所述主体的下面连接，另一端与所述紧固槽连接，所述内部固定件的所述紧固部 以插入到所述主体的所述紧固引导件的状态移动，进而插入到所述紧固槽。 所述主体还包括形成于内侧面的一部分并具有弹力的紧固引导件，所述紧固引导 件的一端与所述主体的下面连接，另一端与所述紧固槽连接，所述内部固定件的所述紧固 部沿所述紧固引导件移动，进而插入到所述紧固槽。 从所述主体的内部上面到所述紧固槽的上端的距离小于从所述内部密封部件的 上面到下面的长度、从所述基板的上面到下面的长度以及从所述内部固定件的上面到所述 紧固部的上端的长度之和。 所述内部固定件中，上面的内侧面与外侧面之间的宽度小于下面的内侧面与外侧 面之间的宽度，所述内部固定件的上面与所述基板的下面相面对。 所述杀菌模块还包括：缓冲部件，覆盖所述内部固定件的上面。 所述内部密封部件还包括沿下面的外围向外侧凸出的凸出部。 所述主体还包括形成于内侧面的槽结构的插入槽，所述内部密封部件的所述凸出 部插入到所述主体的所述插入槽。 根据本发明的实施例，提供一种杀菌模块，包括：主体，包括形成于上面的开口部； 透光部件，在所述主体的内部布置为覆盖所述开口部，并且使光透射；弹性材质的内部密封 部件，包围所述透光部件的侧面；发光模块，包括基板及贴装于所述基板的上面的发光元 件，并且向所述透光部件射出光；以及内部固定件，紧固于所述主体的内侧面，并将所述发 光模块固定于所述主体的内部。 所述内部密封部件的上面与所述主体的所述上面紧贴，所述内部密封部件的下面 6 CN 111601623 A 说　明　书 3/12 页 与所述发光模块的所述基板的上面紧贴，所述内部固定件的上面与所述基板的下面相面 对，所述内部固定件的上面的内侧面与外侧面之间的宽度小于下面的内侧面与外侧面之间 的宽度。 杀菌模块还包括：紧固槽，形成于所述主体的内侧面；以及紧固部，形成于所述内 部固定件的外侧面，其中，所述紧固部插入到所述紧固槽，进而所述内部固定件紧固并固定 于所述主体。 从所述主体的内部上面到所述紧固槽的上端的距离小于从所述内部密封部件的 上面到下面的长度、从所述基板的上面到下面的长度以及从所述内部固定件的上面到所述 紧固部的上端的长度之和。 所述内部密封部件的内侧面形成有使所述透光部件的侧面插入的透光部件安装 槽，从所述内部密封部件的下面到所述透光部件安装槽的下端的长度大于从所述内部密封 部件的上面到所述透光部件安装槽的上端的长度。 有益效果 对于根据本发明的实施例的杀菌模块而言，减小按压而固定基板的内部固定件与 基板之间的接触面积，从而能够减小基板的损伤。 并且，对于根据本发明的实施例的杀菌模块而言，增加基板与内部密封部件的接 触面积，从而能够减小基板的损伤。 对于根据本发明的实施例的杀菌模块而言，主体与内部固定件以一定的紧固力紧 固，从而能够提高产品的可靠度。 对于根据本发明的实施例的杀菌模块而言，在主体的内侧面形成与紧固槽连接的 紧固引导件，从而内部固定件与主体能够相互紧固而不发生损伤。 附图说明 图1至图3是示出根据本发明的第一实施例的杀菌模块的示例图。 图4是示出根据本发明的第二实施例的杀菌模块的示例图。 图5是示出根据本发明的第三实施例的杀菌模块的示例图。 图6及图7是示出根据本发明的第四实施例的杀菌模块的示例图。 图8是示出根据本发明的第五实施例的杀菌模块的示例图。 图9及图10是示出根据本发明的第六实施例的杀菌模块的示例图。 图11及图12是示出根据本发明的第七实施例的杀菌模块的示例图。
