技术摘要：

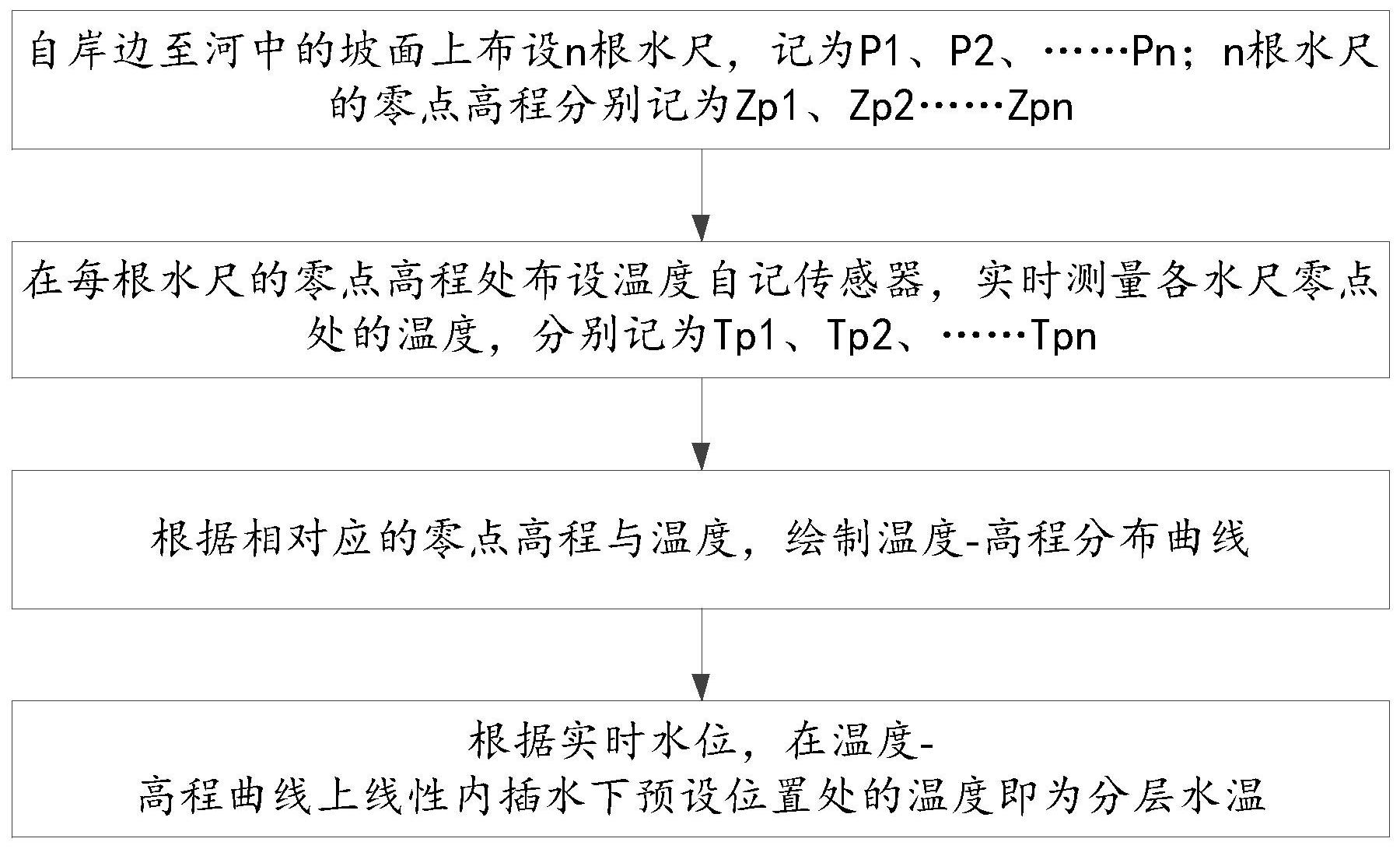

本发明公开了一种分层水温自动测量方法及系统，包括：自岸边至河中的坡面上布设n根水尺，记为P1、P2、……Pn；n根水尺的零点高程分别记为Zp1、Zp2……Zpn；在每根水尺的零点高程处布设温度自记传感器，实时测量各水尺零点处的温度，分别记为Tp1、Tp2、……Tpn；根据相  全部
背景技术：
水温观测是水文测验的重要观测要素之一，现行行业技术规范规定，水温应采用 刻度不大于0.2℃的水温计进行观测。当水深大于1m时，水温计应放在水面以下0.5m处；水 深小于1m时，可放至半深处；水太浅时，可斜放入水中，但注意不要触及河底。为了满足观测 深度要求，在有水文趸船的河段，可在趸船上安装水温自记设备；对无趸船的河段，可安装 漂浮浮筒，在浮筒上安装水温自记设备，实现水温自记。 由此可知，水温自记的关键在于安装载体的选择；对于有趸船或可安装漂浮浮筒 的河段，可轻松实现水温自记；但对于山区性河流，其具有比降大、流速快、水位变幅大、漂 浮物多的特点，从安全和经济角度考虑，不能布设水文趸船或漂浮浮筒时，水温自记设备缺 乏漂浮安装载体，水温自记成为一项技术难题。 对于无法安装水温自记设备的河段，现阶段只能采用人工定时观测；其存在如下 缺点： 一方面自动化水平低，制约了水文现代化水平； 另一方面，由于需要人工临水观测，在高洪期间，给观测人员的人身安全带来一定 的安全隐患。
技术实现要素：
针对现有技术中存在的上述问题，本发明提供一种分层水温自动测量方法及系 统，其不依靠漂浮安装载体(趸船或漂浮浮筒)即可实现分层水温自记。 本发明公开了一种分层水温自动测量方法，包括： 自岸边至河中的坡面上布设n根水尺，记为P1、P2、……Pn；n根所述水尺的零点高 程分别记为Zp1、Zp2……Zpn； 在每根所述水尺的零点高程处布设温度自记传感器，实时测量各水尺零点处的温 度，分别记为Tp1、Tp2、……Tpn； 根据相对应的零点高程与温度，绘制温度-高程分布曲线； 根据实时水位，在温度-高程曲线上线性内插水下预设位置处的温度即为分层水 温。 作为本发明的进一步改进，布设n根水尺的方法为： 按照《水位观测标准》的要求，自岸边至河中的坡面上依次布设n根水尺。 作为本发明的进一步改进，在温度-高程曲线上线性内插水下不同水深处的温度 即为分层水温。 作为本发明的进一步改进，对于温度-高程分布曲线，实时水位以下部分为实时分 层水温，实时水位以上部分为实时分层岸温。 3 CN 111579127 A 说　明　书 2/4 页 本发明还公开了一种分层水温自动测量系统，包括： n根水尺，布设在岸边至河中的坡面上；将n根水尺分别记为P1、P2、……Pn，n根水 尺的零点高程分别记为Zp1、Zp2……Zpn； n个温度自记传感器，对应安装在所述水尺的零点高程处；用于实时测量各水尺零 点处的温度，分别记为Tp1、Tp2、……Tpn； 仪器房，通过电缆与所有所述温度自记传感器相连；用于根据相对应的零点高程 与温度，绘制温度-高程分布曲线；根据实时水位，在温度-高程曲线上线性内插水下预设位 置处的温度即为分层水温。 作为本发明的进一步改进，n根水尺按照《水位观测标准》的要求布设在岸边至河 中的坡面上。 作为本发明的进一步改进，在温度-高程曲线上线性内插水下不同水深处的温度 即为分层水温。 作为本发明的进一步改进，对于温度-高程分布曲线，实时水位以下部分为实时分 层水温，实时水位以上部分为实时分层岸温。 作为本发明的进一步改进，所述仪器房包括：采集控制模块、供电模块和通信模 块； 所述采集控制模块，用于通过所述电缆采集n个温度自记传感器的实时温度，并接 收录入的水尺零点高程；根据相对应的零点高程与温度，绘制温度-高程分布曲线；根据实 时水位，在温度-高程曲线上线性内插水下预设位置处的温度即为分层水温； 所述供电模块，用于为所述采集控制模块、通信模块、温度自记传感器供电； 所述通信模块，用于将所述采集控制模块获取的水温传输至外部终端。 作为本发明的进一步改进，所述仪器房还包括防雷模块。 与现有技术相比，本发明的有益效果为： 本发明的测量方法及系统在无漂浮浮体情况下，依托水尺实时监测断面温度-高 程分布曲线，基于该温度-高程分布曲线可实现分层水温自记；解决了现有在无水文趸船及 无法布设漂浮浮筒的河段的水温自记测量，同时还可实时监测分层水温与岸温。 附图说明 图1为本发明一种实施例公开的分层水温自动测量方法的流程图； 图2为本发明一种实施例公开的分层水温自动测量系统的结构示意图； 图3为图2中仪器房的框架图。 图中： 10、水尺；20、温度自记传感器；30、电缆；40、仪器房；41、采集控制模块；42、供电模 块；43、通信模块；44、防雷模块。
