技术摘要：
本发明公开了一种布料烘干冷却设备，包括机体外壳，所述机体外壳内设有传动挤压腔，所述传动挤压腔左下侧固定设有电机，所述电机前侧转动设有电机转轴，所述电机转轴上固定设有电机带轮，所述传动挤压腔左侧固定设有第一转轴，所述第一转轴固定在所述机体外壳上，在对  全部
背景技术：
众所周知，布料在加工的过程中，无论是对布料进行染色，还是对其进行清洗，都 会使布料带有大量的水分，在烘干的过程中需要很高的温度，使布料本身也变得很烫人，人 们并不能立即的对布料进行处理，需要一段时间的等待后才能对其进行处理，浪费时间，因 此需要设计一种布料烘干冷却设备来解决上述问题。
技术实现要素：

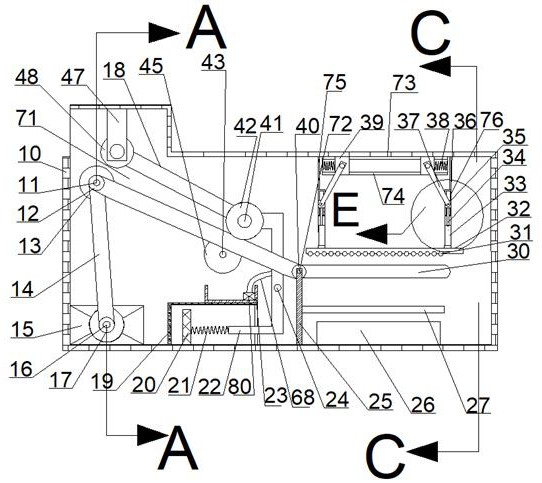

本发明的目的在于提供一种布料烘干冷却设备，用于克服现有技术中的上述缺 陷。 本发明是通过以下技术方案来实现的。 包括机体外壳，所述机体外壳10内设有传动挤压腔71，所述传动挤压腔左下侧固 定设有电机，所述电机前侧转动设有电机转轴，所述电机转轴上固定设有电机带轮；所述传 动挤压腔左侧转动设有第一转轴，所述第一转轴上固定设有第一挤压筒，所述第一转轴上 固定设有第一带轮，所述第一带轮在所述第一挤压筒前侧，所述第一带轮与所述电机带轮 之间设有第一传送带，所述传动挤压腔左上侧固定设有连接杆，所述连接杆下侧转动设有 第二挤压筒，所述第二挤压筒与所述第一挤压筒之间留有缝隙可供布料穿过；所述传动挤 压内转动设有第二转轴，所述第二转轴上固定设有第三挤压筒，所述传动挤压腔右下侧固 定设有空心台阶，所述台阶内固定设有挡块，所述挡块右侧固定设有挡块弹簧，所述传动挤 压腔右侧固定设有第三转轴，所述第三转轴固定在所述机体外壳上，所述第三转轴上转动 设有转动杆，所述转动杆下端与所述挡块弹簧连接；所述转动杆上端转动设有第四挤压筒， 所述第四挤压筒与所述第二挤压筒之间设有弹性传送带，所述台阶上端固定设有蓄水池， 所述蓄水池右端设有供水管，所述蓄水池内固定设有吸水制冷电机，所述吸水制冷电机与 所述供水管固定连接。 进一步地，所述机体外壳下端固定设有支撑杆，所述支撑杆上端固定设有第一连 接转轴,所述第一连接转轴上固定设有第一连接带轮，所述第一连接带轮与所述第一带轮 之间设有第二传送带。 进一步地，所述机体外壳右上侧固定设第一固定块，所述第一固定块上侧设有控 制滑槽，所述控制滑槽内滑动设有左右对称的控制滑块，所述控制腔左右端对称设有控制 弹簧，所述控制弹簧与所述控制滑块连接，位于所述左右两侧的所述顶端壁固定设有第一 连接杆，所述第一连接杆下端固定设有对称的第二固定块，所述第二固定块左右侧壁上固 定设有提升滑槽，所述提升滑槽内设有设有提升滑块，所述提升滑块与所述控制滑块之间 铰接有控制连接杆，所述提升滑块下侧固定设有提升推杆，所述提升推杆下端固定设有连 接块，所述连接块下侧固定设有承载板，所述承载板内设有均匀分布的加热滚筒，所述机体 4 CN 111575966 A 说　明　书 2/4 页 外壳右下侧固定设有吹风机，所述吹风机上端固定设有加热棒，所述加热棒固定在所述支 撑杆上。 进一步地，所述机体外壳内设有收卷腔，所述收卷腔内固定设有前后对称的第一 支撑架，所述支撑架上端设有滚筒转轴，所述滚筒转轴上固定设有滚筒，所述滚筒转轴上固 定设有前后对称的滚筒上齿轮，所述电机转轴上固定设有前后对称的滚筒下齿轮，所述滚 筒下齿轮与所述滚筒上齿轮之间设有滚筒链条。 进一步地，所述滚筒转轴上端固定设有第二支撑架，所述第二支撑架上固定设有 固定块，所述固定块内设有第一滑槽，所述第一滑槽内设有细铁棒，所述细铁棒上设有左右 对称的凹槽，所述机体外壳上滑动设有吸铁棒，所述吸铁棒上端固定设有回位弹簧，所述回 位弹簧下端固定在所述机体外壳上，所述吸铁棒下端与所述细铁棒作用，所述滚筒内设有 旋转板，所述滚筒内设有伸缩弹簧，所述伸缩弹簧与所述旋转板连接，所述伸缩板上固定设 有凸块，所述凸块与所述凹槽作用。 进一步地，所述机体外壳后侧固定设有冷却支撑杆，所述机体外壳后侧固定设有 冷却连杆，所述冷却连杆与所述冷却支撑杆固定连接，所述冷却连接杆前端固定设有长杆， 所述长杆上固定设有外套筒，所述外套筒内固定设有冷却滚筒，所述冷却滚筒上固定设有 供水管，所述供水管在所述外套筒与所述冷却滚筒之间，所述机体外壳后侧固定设有传送 带支撑杆，所述传送带支撑杆上端转动设有传送带转轴,所述传送带转轴上固定设有传送 带带轮，所述传送带带轮与所述第二传送带作用。 本发明的有益效果  ：本发明结构简单，操作简便，在对有大量水的布料进行加工 时，通过挤压加热使布料快速烘干，通过冷却滚筒对布料进行冷却，使布料的温度快速下降 到人们可以立即碰触的温度，省去等待的时间，且布料出来后自动卷到滚筒上，省去整理的 时间，具有较高的一体化程度。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图  1 是本发明实施例的结构示意图； 图  2 是图1中A-A的结构示意图； 图  3 是图2中B-B的结构示意图； 图  4 是图1中C-C的结构示意图； 图  5 是图4中D-D的结构示意图 图  6是图1中E的结构放大示意图。
