技术摘要：

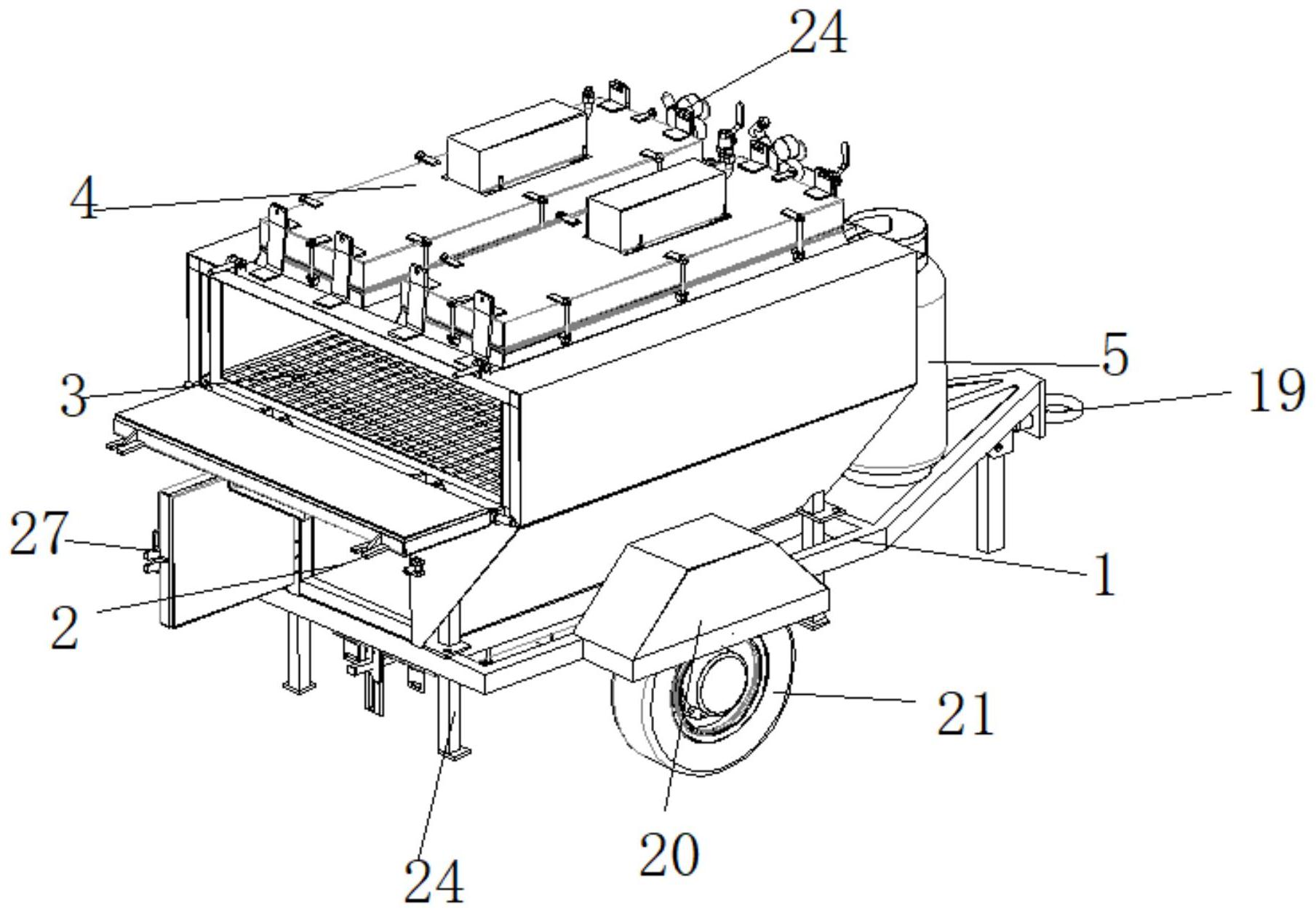

本发明公开了一种可移动式沥青混合料加热设备。本发明中，包括车架，所述车架的上表面通过四个固定螺栓连接有储料仓，所述筛网的远离所述储料仓的一侧的表面固定安装有加热室，所述加热室的外壁顶部焊接有固定支架，所述固定支架的另一端固定连接有上加热板，所述车架  全部
背景技术：
沥青路面在使用一段时间后经常进行小修保养，对局部的、轻微的初始破损必须 及时进行修理。通常把清扫保洁、处理泛油、拥包、裂缝、松散等病害作为保养作业，修补坑 槽、沉陷、处理波浪、肯边等病害作为小修作业，在处理这一系列病害时，因为病害位置的沥 青混合料被清除，必然需要新的沥青混合料进行补充。 目前常见的沥青混合料补充方式就是拌合站生产相应级配的沥青混合料，装车后 直接运送至施工现场，待现场病害位置处理完成后，将新沥青混合料卸车铺入病害位置并 压实，完成养护工作。 温度是影响沥青混合料碾压质量的重要因素，在这一系列工作过程中，随时间流 逝沥青混合料的温度逐渐下降，由于沥青混合料温度过低，压实效果不能达到规范要求，在 这种条件下处理的病害会因为压实不密实，在短时间内将会再次出现病害。并且在需要新 沥青混合料较少时，拌合站出料成本过高，运料车到达施工现场后还会占用大幅道路，容易 造成交通拥堵。 国内不少生产厂家也制造了现场沥青混合料加热养护设备，但设备操作较复杂， 尺寸大，加热方式通常采用小型燃烧器加热，经济环保性差。所以，需要一种新型的移动式 沥青混合料加热设备，要设计简单实用，便于现场施工人员操作，尺寸小移动灵活，能在占 用较小路面空间的情况下正常实用，采用经济环保的加热方式，加热后沥青混合料温度均 匀与拌和站生产的新沥青混合料质量等效。
技术实现要素：
本发明的目的在于：为了解决上述提出的问题，提供一种可移动式沥青混合料加 热设备。 本发明采用的技术方案如下：一种可移动式沥青混合料加热设备，包括车架，所述 车架的上表面通过四个固定螺栓连接有储料仓，所述储料仓的内部上方通过开设的安装槽 固定安装有筛网，所述筛网的远离所述储料仓的一侧的表面固定安装有加热室，所述加热 室的顶部内壁固定安装有温度传感器，所述加热室的外壁顶部焊接有固定支架，所述固定 支架的另一端固定连接有上加热板，所述车架位于所述储料仓的一侧的表面通过预留开设 的安装槽放置有储气罐，所述储气罐的顶部固定连接有燃气管道，所述燃气管道的上端部 分固定安装有燃气检测表。 在一优选的实施方式中，所述储料仓的底部固定安装有储料室加热板，所述储料 室加热板的送气口与所述燃气管道相连接，所述储料仓的内部固定安装有温度传感器，且 温度传感器的信息输出端连接有微电脑处理器，微电脑处理器可以通过控制所述上加热板 3 CN 111549617 A 说　明　书 2/4 页 和所述储料室加热板的燃气量来控制加热板的温度。 在一优选的实施方式中，所述上加热板的下方设置有滤气组合框，所述滤气组合 框的上表面固定连接有储气室，所述储气室的左侧焊接有固定座，所述固定座的数量为四 个，分别焊接在所述储气室的两条边上，所述固定座的内部通过螺纹孔连接有固定螺栓。 在一优选的实施方式中，所述储气室的外壁固定安装有保护罩，所述保护罩的内 部右侧固定安装有体混合装置，所述体混合装置的末端固定连接有燃气喷嘴，且燃气喷嘴 的另一处末端与所述燃气管道的顶部送气处相连接。 在一优选的实施方式中，所述加热室的内部装填有沥青混合料，所述沥青混合料 松散后的直径比所述筛网的孔径小。 在一优选的实施方式中，所述筛网采用了耐高温的材料制成，所述筛网的孔径设 计为3-7cm。 在一优选的实施方式中，所述加热室和所述储料仓的外壁均采用保温夹层设计， 且保温夹层的内侧焊接有耐高温钢板，保温夹层的外侧焊接有普通不锈钢板，所述普通不 锈钢板与所述耐高温钢板之间填充有耐高温保温棉。 在一优选的实施方式中，所述加热室的左侧开口处固定安装有加热室舱门，所述 储料仓的左侧开口处固定安装有储料室舱门，所述储料室舱门的边缘处中部焊接有锁扣， 所述储料仓的外壁中部固定安装有与所述锁扣相匹配的固定卡槽。 在一优选的实施方式中，所述车架的左右两侧边缘处中部固定安装有车轮挡板， 所述车架位于所述车轮挡板的下方固定安装有车轮。 在一优选的实施方式中，所述车架的下表面左右两侧焊接有车架支撑杆，所述车 架支撑杆采用了支撑性较好的材料制成，所述车架的右侧前端焊接有拖拽钩，所述拖拽钩 的内部开设有挂钩固定孔。 综上所述，由于采用了上述技术方案，本发明的有益效果是： 1、本发明中，上加热板和储料室加热板采用燃气为燃料，加热燃烧时不产生火苗， 以红外辐射的形式进行加热，避免了明火带来的安全隐患使得该装置更加安全。 2、本发明中，保护罩的封闭结构可以有效阻挡自然风影响气体混合效果，避免了 自然风影响加热效率，造成了加热时间长的问题，从而使得该装置的加热效率更高。 3、本发明中，储料仓为倒梯形设计，加热松散的沥青混合料从筛孔落下时，集中在 储料仓的中央位置，储料仓下方的加热板为沥青混合料提供保温作用，避免加热好的沥青 混合料在未及时施工时冷却，影响施工进度，从而使得沥青混合料温度不会轻易散失，方便 随时施工。 附图说明 图1为本发明的整体示意图； 图2为本发明中左视图； 图3为本发明中右视图； 图4为本发明中加热板示意图； 图5为本发明中加热室内的俯视图 图6为本发明中加热室内的左视图； 4 CN 111549617 A 说　明　书 3/4 页 图7为本发明中沥青混合料预制块，从加热到松散落入储料仓的过程图； 图8为本发明中储料仓示意图； 图9为本发明中外壁保温结构示意图； 图10为本发明中可移动车架示意图； 图11为本发明中箱门关闭时左视图； 图12为本发明中箱门打开时左视图。 图中标记：1-车架、2-储料仓、3-加热室、4-上加热板、5-储气罐、6-固定螺栓、7-固 定座、8-保护罩、9-燃气管道、10-储气室、11-滤气组合框、12-固定支架、13-加热室舱门、 14-储料室舱门、15-沥青混合料、16-普通不锈钢板、17-耐高温保温棉、18-耐高温钢板、19- 拖拽钩、20-车轮挡板、21-车轮、22-筛网、23-储料室加热板、24-车架支撑杆、25-气体混合 装置、26-燃气检测表、27-锁扣。
