技术摘要：
本发明实施例提供的心脏信号一体化智能采集传感系统终端、方法与云控平台，包括：心音心电一体化无线传感装置、手持式智能信号分析终端、HHT信号分析模块、健康管理与服务APP、云端大数据控制中心网络平台；所述一体化传感装置包括：传感器、通信模块、预处理器、电源  全部
背景技术：
心脏系统具有极其复杂的动力学与电学功能行为，并表现出典型的非线性、非平 稳特征。心音能反映心脏机械结构的运动状态，心电反映了心脏的电传导特征，这些信号的 细微改变往往反映出心脏疾病的早期变化，包含了大量的病理生理信息。并且，二者不可分 割。病人的预后取决于能否早期精确诊断，传统检测没有良好的技术手段。心音心电信号改 变的同步剖析将是问题的解决方法。 心音、心电信号是心脏功能状态释放的最直接信号，反映出心脏的变化，心脏功能 的早期病变就会导致心音心电信号的变化。心脏听诊及心电图检查是目前广泛应用的心脏 疾病早期检查方法，具有便捷、低成本等优点，因此，心脏心音、心电信号检测在心脏疾病诊 疗过程中具有非常重要和优势地位。但是，传统心音、心电信号的获取存在诸多问题，例如： 心音信号包含复杂的心脏动力学信息，听诊主要依靠听诊器，信号杂音干扰大、判断主观性 较大，缺乏准确及客观性；心电信号采集主要依靠心电图机，而目前的心电设备检查较繁 琐、不具便携性，有专业技术要求、缺乏普及性； 因此，如何提供一种心脏信号的采集方案，能够有效方便地对心电、心音信号进行 采集，便于后续研究是本领域技术人员亟待解决的技术问题。
技术实现要素：

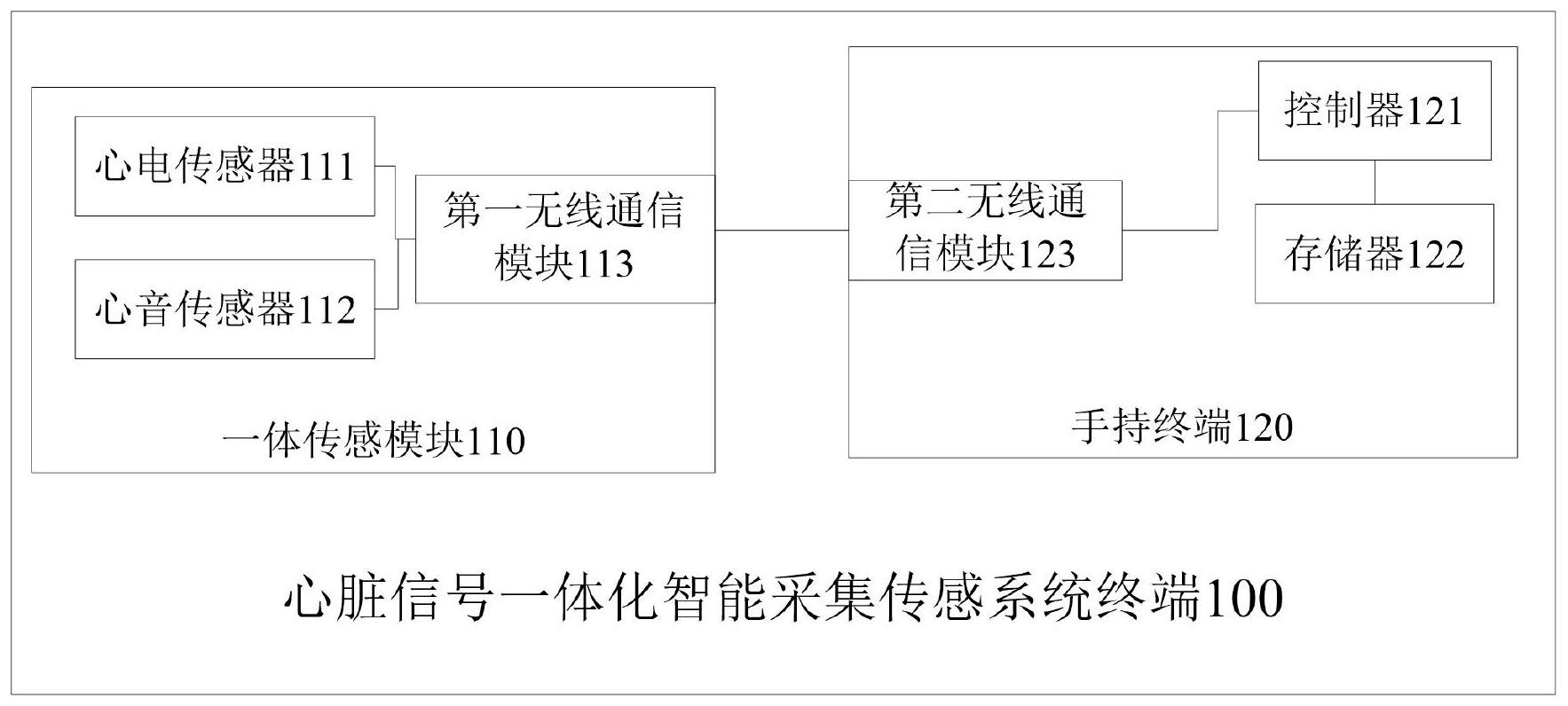

为此，本发明实施例提供一种心脏信号一体化智能采集传感系统终端、方法、云控 平台，能够有效方便地对心电、心音信号进行采集，便于后续研究。 为了实现上述目的，本发明实施例提供如下技术方案： 第一方面，本发明实施例提供一种心脏信号一体化智能采集传感系统终端，包括： 一体传感模块、手持终端； 所述一体传感模块包括：心电传感器、心音传感器、第一无线通信模块； 所述手持终端包括：控制器、存储器、第二无线通信模块； 所述一体传感模块设有心电多导联输入端口、心音输入端口； 所述心音传感器用于获取用户的心音信号； 所述心电传感器用于获取用户的心电信号； 所述第一无线通信模块与所述第二无线通信模块通信连接； 所述心电传感器与所述控制器通过心电多导联输入端口连接； 所述心音传感器与所述控制器通过心音输入端口连接； 所述控制器，用于将接收到的心音信号、心电信号同时存储到存储器，并通过通信 模块发送到云端服务器。 4 CN 111588370 A 说　明　书 2/6 页 优选地，所述控制器，包括：中央处理器模块、与所述中央处理器模块连接的预处 理模块、信号A/D转换模块、外置控制按钮； 所述心电信号、心音信号经过所述预处理模块的处理，然后经过信号A/D转换模块 的转换，在中央处理器的控制下通过通信模块传输到外接设备。 优选地，所述预处理模块包括多个滤波器电路和多个放大器电路，且各所述放大 器电路的输出端一一对应地连接至各所述滤波器电路的输入端；所述心音传感器的信号输 出端连接至其中一个所述放大器电路的输入端，各所述心电传感器的信号输出端分别连接 至其他各所述放大器电路的输入端；各所述滤波器电路的信号输出端分别连接至一个所述 A/D转换模块。 优选地，还包括：独立电源、自动休眠模块； 所述独立电源用于对所述心电传感器、所述心音传感器、所述控制器、所述存储 器、所述通信模块进行供电； 所述自动休眠模块，用于当心脏信号只能采集终端停止运行预设时间后自动断 电。 优选地，所述通信模块包括：蓝牙无线、WIFI模块、移动通信模块。 优选地，所述心音传感器的底部设有塑性自粘吸盘、软质弹性薄膜； 所述塑性自粘吸盘，用于将所述心音传感器贴附于用户的预设位置； 所述软质弹性薄膜，用于采集用户的心脏跳动的初始声音信号。 优选地，所述心音传感器的顶部设有第一液晶显示器；所述第一液晶显示器用于 实时显示所述心音传感器的基本参数。 优选地，还包括：HHT去噪算法模块；所述HHT去噪算法模块用于将所述心音信号、 所述心电信号进行去噪后，发送到云端服务器。 第二方面，本发明实施例提供一种心脏信号一体化智能采集传感系统终端控制方 法，应用于如上述第一方面任一种所述的心脏信号一体化智能采集传感系统终端，包括： 获取心电传感器接收的心电信号、心音传感器接收到心音信号； 将接收到的心音信号、心电信号同时存储到存储器； 通过通信模块将所述心音信号、所述心电信号发送到云端服务器。 第三方面，本发明实施例提供一种心脏信号智能云控平台，包括：如上述第一方面 任一种所述的心脏信号一体化智能采集传感系统终端，云端服务器，用户终端； 所述心脏信号一体化智能采集传感系统终端将获取到的心电信号、心音信号发送 到所述云端服务器进行存储，以便所述云端服务器应用所述心电信号、心音信号进行大数 据处理； 所述云端服务器根据采集到的心电信号、心音信号构建标准化信号大数据库，在 此基础上建立人工智能深度学习模型，实现智能诊断识别与远程监控； 所述用户终端通过传感系统及云控平台的搭建，实时同步对患者及健康管理与智 能预警。 本发明实施例提供一种心脏信号一体化智能采集传感系统终端，包括：一体传感 模块、手持终端；所述一体传感模块包括：心电传感器、心音传感器、第一无线通信模块；所 述手持终端包括：控制器、存储器、第二无线通信模块；所述一体传感模块设有心电多导联 5 CN 111588370 A 说　明　书 3/6 页 输入端口、心音输入端口；所述心音传感器用于获取用户的心音信号；所述心电传感器用于 获取用户的心电信号；所述第一无线通信模块与所述第二无线通信模块通信连接；所述心 电传感器与所述控制器通过心电多导联输入端口连接；所述心音传感器与所述控制器通过 心音输入端口连接；所述控制器，用于将接收到的心音信号、心电信号同时存储到存储器， 并通过通信模块发送到云端服务器，能够有效方便地对心电、心音信号进行采集，便于后续 研究。基于心音与心电信号反应心脏的机械功能与电活动之间的紧密联系，研究开发具有 便携、操作简便、智能采集等功能的心音心电信号一体化智能同步采集传感系统，同时建立 临床大数据云平台，从而把现代科学研究手段快速转化为临床可操作的新技术和新手段， 不断提升心血管疾病的防治水平，对于目前医疗实时监测及心脏功能科学研究具有重要的 意义。 本发明实施例提供的一种云控平台，包括：心音心电一体化无线传感装置、手持式 智能信号分析终端、HHT信号分析模块、患者健康管理与服务APP、云端大数据控制中心网络 平台；所述一体化传感装置包括：心电传感器、心音传感器、第一无线通信模块、预处理器、 电源；所述手持终端包括：电容触摸式显示器、信号分析器、中央处理器、存储器、第二无线 通信模块；所述HHT信号分析模块引入最新的针对非平稳非线性信号的希尔伯特-黄变化算 法用于瞬变心脏信号的分析，信号分析模块从时域-频域-能量域构建信号三维特征分析模 型，能实现心脏信号三维层面的定量特征提取；所述健康管理与服务APP内置用户个人信息 档案管理、一键定位救援、信号实时监测显示、无线通信模块、医疗指导功能，兼容Android 及iOS等常见移动端设备系统；所述云端控制平台是与移动端APP及手持信号分析终端无线 连接的远程控制网络平台，具有心脏信号医疗大数据库建设、远程预警救援、患者健康管 理、随访、人工智能深度学习功能，实现数据的自动抓取、特征提取、个体化分型、智能识别、 预后评测、辅助管理等多个环节的心脏疾病早期精准诊断识别、个体化防治管理的智能诊 断分析系统，能够有效方便地对心电、心音信号进行采集，便于后续研究。 附图说明 为了更清楚地说明本发明的实施方式或现有技术中的技术方案，下面将对实施方 式或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅 仅是示例性的，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 提供的附图引申获得其它的实施附图。 本说明书所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供 熟悉此技术的人士了解与阅读，并非用以限定本发明可实施的限定条件，故不具技术上的 实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本发明所能产生的功 效及所能达成的目的下，均应仍落在本发明所揭示的技术内容得能涵盖的范围内。 图1为本发明实施例提供的一种心脏信号一体化智能采集传感系统终端的组成结 构示意图； 图2为本发明实施例提供的一种心脏信号一体化智能采集传感系统终端的拓展组 成结构示意图； 图3为本发明实施例提供的一种心脏信号一体化智能采集传感系统终端的又一组 成结构示意图； 6 CN 111588370 A 说　明　书 4/6 页 图4为本发明实施例提供的一种心脏信号一体化智能采集传感系统终端控制方法 的流程图； 图5为本发明实施例提供的一种心脏信号智能云控平台的组成示意图； 图6为本发明实施例提供的一种心脏信号智能云控平台的设置示意图； 图7为本发明实施例提供的一种心脏信号智能云控平台的应用实例图。
