技术摘要：

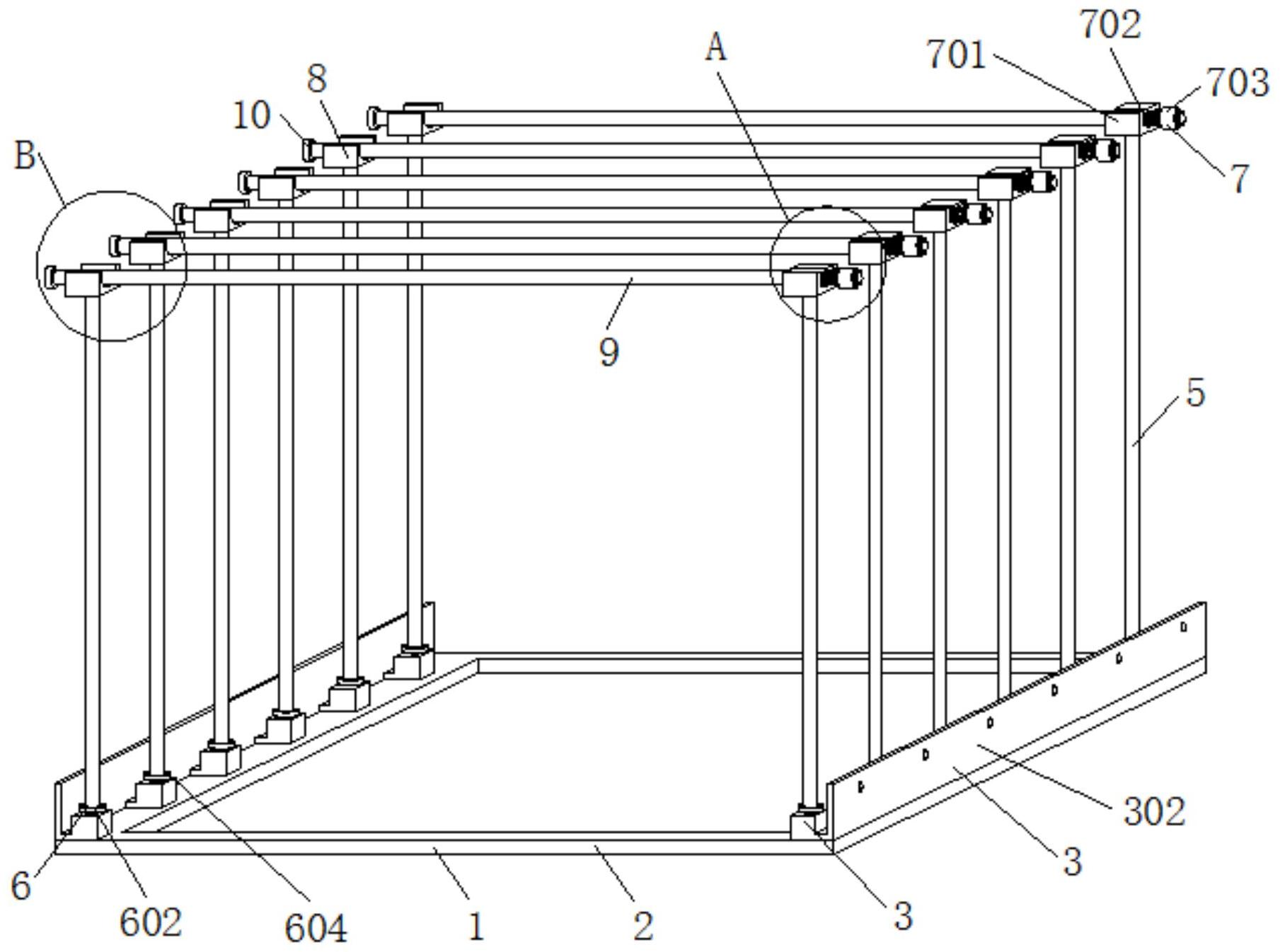

本发明公开了一种可快速拆装的钢结构板房，属于钢结构板房技术领域，包括板房主体，所述板房主体的底部设置有底架，所述底架顶部的两侧皆设置有连接组件，所述连接组件上皆卡接有墙板，所述连接组件的顶部远离墙板的一侧皆均匀设置有多组支撑杆，所述支撑杆的底部皆设  全部
背景技术：
活动板房是一种以彩钢板为骨架，以夹芯板为围护材料，以标准模数系列进行空 间合，构件采用螺栓连接，全新概念的环保经济型活动板房屋，可方便快捷地进行组装和拆 卸，实现了临时建筑的通用标准化，树立了环保节能、快捷高效的建筑理念，使临时房屋进 入了一个系列化开发、集成化生产、配套化供应、可库存和可多次周转使用的定型产品领 域。 然而现有的活动板房中顶杆与钢结构之间的固定较为困难，从而在一定程度上降 低了工作的难度，增加了工作的时间，降低了使用效率，且现有的活动板房中的墙板在安装 的过程中，需要工作人员时刻支撑墙板，从而缺少预先定位组件，从而降低了工作效率，增 加了对接的难度。
技术实现要素：
本发明的目的在于：为了解决现有的活动板房中顶杆与钢结构之间的固定较为困 难，从而在一定程度上降低了工作的难度，增加了工作的时间，降低了使用效率，且现有的 活动板房中的墙板在安装的过程中，需要工作人员时刻支撑墙板，从而缺少预先定位组件， 从而降低了工作效率，增加了对接的难度的问题，提供一种可快速拆装的钢结构板房。 为实现上述目的，本发明提供如下技术方案：一种可快速拆装的钢结构板房，包括 板房主体，所述板房主体的底部设置有底架，所述底架顶部的两侧皆设置有连接组件，所述 连接组件上皆卡接有墙板，所述连接组件的顶部远离墙板的一侧皆均匀设置有多组支撑 杆，所述支撑杆的底部皆设置有对接组件，所述支撑杆的数目为十二个，且每六个所述支撑 杆为一组，其中一组所述支撑杆的顶部皆设置有固定组件，另一组所述支撑杆的顶部皆设 置有第二固定件，所述第二固定件的内侧皆设置有顶杆，所述顶杆靠近第二固定件的一侧 皆设置有限位块。 优选地，所述连接组件顶部的一侧皆设置有连接件，所述连接件的一侧皆设置有 卡板，所述墙板靠近连接件一侧的底端皆设置有与卡板相匹配的卡槽，所述墙板皆通过卡 板、和卡槽的相互配合与连接件可拆卸连接。 优选地，所述对接组件包括限位板，所述限位板位于支撑杆的底部，所述支撑杆的 底部皆设置有对接块，所述连接组件的顶部远离连接件的一侧皆均匀设置有多组与对接块 相匹配的对接槽，所述支撑杆的底部皆通过对接块和对接槽的相互配合与底架可拆卸连 接。 优选地，所述固定组件包括第一固定件，所述第一固定件的顶部皆设置有挡板，所 述顶杆外部的一侧皆均匀设置有多组外螺纹，所述外螺纹的外侧皆套设有螺母。 优选地，所述墙板、卡板和卡槽的一侧皆设置有卡孔，且卡孔的内部皆设置有第一 3 CN 111608275 A 说　明　书 2/4 页 螺栓，所述墙板和卡槽皆通过第一螺栓和卡孔的相互配合与卡板可拆卸连接。 优选地，所述螺母的内壁上皆均匀设置有多组与外螺纹相匹配的内螺纹，所述顶 杆通过内螺纹和外螺纹的相互配合与螺母可拆卸连接。 优选地，所述限位板顶部的两侧皆设置有插孔，所述对接槽顶部的两侧皆设置有 内螺纹孔，所述限位板皆通过第二螺栓、插孔和内螺纹孔的相互配合与对接槽可拆卸连接。 优选地，所述第一固定件和第二固定件内部的底侧皆设置有橡胶垫，且橡胶垫的 顶部皆呈弧形结构，且第一固定件和第二固定件的切面呈“U”型结构。 与现有技术相比，本发明的有益效果是： 1、本发明通过设置的螺母、外螺纹、挡板、第一固定件、第二固定件和限位块，当需 要搭设顶杆时，先将顶杆的左侧搭设在第二固定件的顶部，并使限位块位于第二固定件的 左侧，然后将顶杆的右侧经过第一固定件与挡板之间穿插至其的右侧，然后转动螺母，从而 使螺母在第一固定件的右侧沿着外螺纹向左移动，直至螺母的左侧与第一固定件的右侧接 触，并使限位块的右侧与第二固定件的左侧接触，从而实现对顶杆的固定，使顶杆与钢结构 之间的固定更为简单，从而在一定程度上提高了工作的难度，降低了工作的时间，提高了使 用效率； 2、本发明通过设置的卡板、卡槽、连接件、第一螺栓，从而在需要安装墙板时，先将 墙板一侧底端的卡槽与卡板对接，从而便于将墙板竖直立在底架上，然后再利用第一螺栓 对墙板进行固定连接，从而使预先定位后的墙板，不需要工作人员时刻支撑墙板，从而提高 了工作效率，降低了对接的难度。 附图说明 图1为本发明的主视图； 图2为本发明的结构示意图； 图3为本发明的局部结构示意图； 图4为本发明A的放大图； 图5为本发明B的放大图； 图6为本发明C的放大图。 图中：1、板房主体；2、底架；3、连接组件；301、连接件；302、卡板；303、卡槽；304、第 一螺栓；4、墙板；5、支撑杆；6、对接组件；601、对接槽；602、限位板；603、对接块；604、第二螺 栓；7、固定组件；701、第一固定件；702、挡板；703、螺母；704、外螺纹；8、第二固定件；9、顶 杆；10、限位块。
