技术摘要：

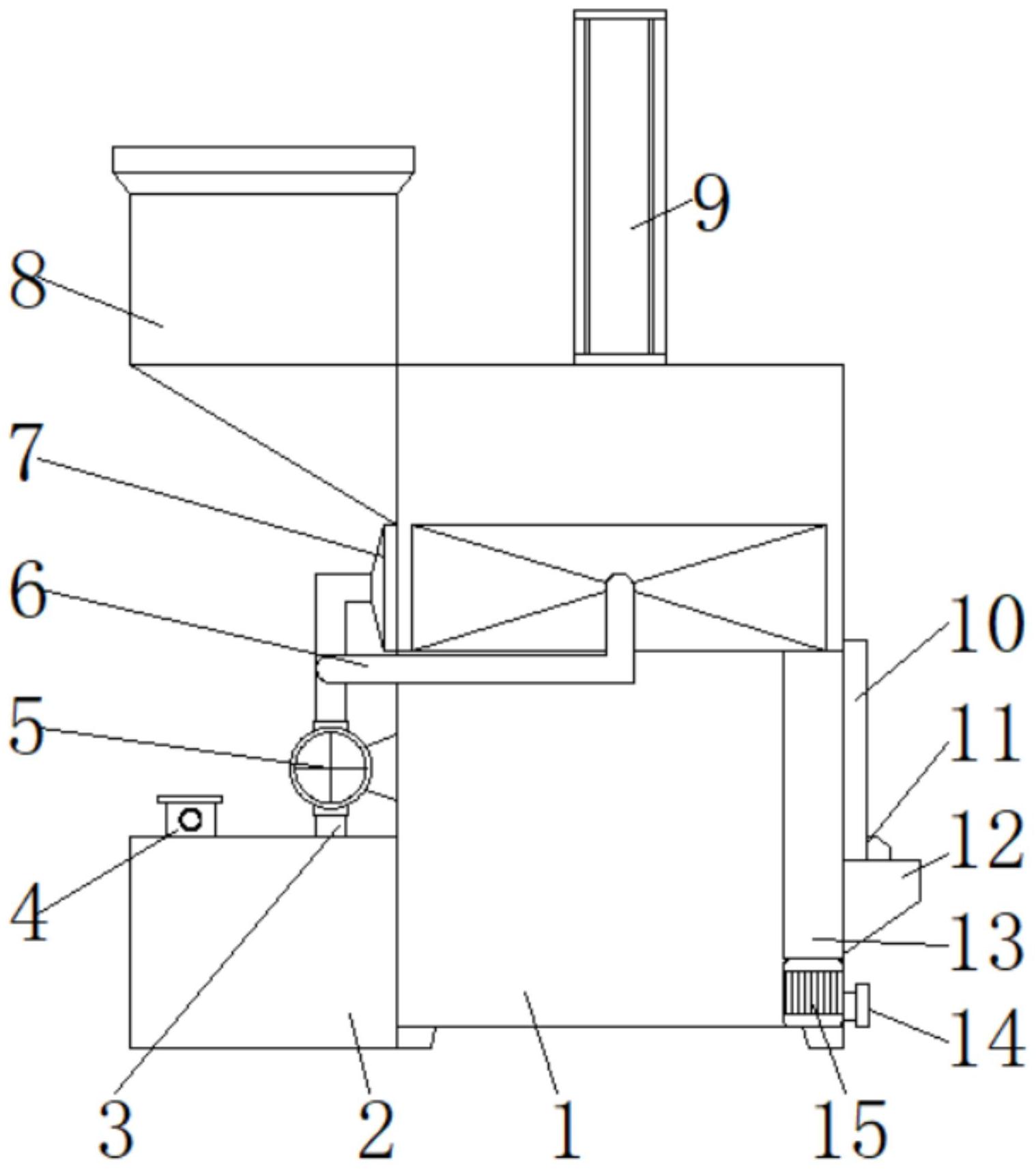

本发明公开了一种环保型垃圾处理设备及处理方法，包括箱体，所述箱体的左侧固定连接有药剂箱，所述药剂箱顶部的左侧连通有进液阀，所述箱体的左侧固定连接有水泵，所述水泵的底部连通有水管和三通管。本发明通过设置箱体、药剂箱、水管、进液阀、水泵、三通管、喷头、  全部
背景技术：
垃圾是人类日常生活和生产中产生的固体废弃物，由于排出量大，成分复杂多样， 且具有污染性、资源性和社会性，需要无害化、资源化、减量化和社会化处理，如不能妥善处 理，就会污染环境，影响环境卫生，浪费资源，破坏生产生活安全，破坏社会和谐。垃圾处理 就是要把垃圾迅速清除，并进行无害化处理，最后加以合理的利用。当今广泛应用的垃圾处 理方法是卫生填埋、高温堆肥和焚烧。垃圾处理的目的是无害化、资源化和减量化。 随着社会的不断发展进步，人们对环保越发的重视，在环保方面包括对垃圾的处 理，为了对固体垃圾更好的堆积运输，因此需要对其进行压缩，同样可以起到固液垃圾分离 的作用，避免形成交叉污染，但是现有的垃圾压缩设备对固液垃圾的分离效果较差，使得固 液垃圾不能尽可能的分离，且垃圾中含有较多的细菌以及较重的异味，且现有的垃圾压缩 设备也不能杀菌除异味，从而给使用者的使用带来不便。
技术实现要素：
本发明的目的在于提供一种环保型垃圾处理设备，具备固液垃圾分离效果好且可 对垃圾杀菌除异味的优点，解决了现有的环保型垃圾处理压紧设备对固体垃圾的分离效果 较差且不能对垃圾杀菌除异味的问题。 为实现上述目的，本发明提供如下技术方案：一种环保型垃圾处理设备，包括箱 体，所述箱体的左侧固定连接有药剂箱，所述药剂箱顶部的左侧连通有进液阀，所述箱体的 左侧固定连接有水泵，所述水泵的底部连通有水管和三通管，所述水管的底部贯穿至药剂 箱的内腔，所述箱体的前后两侧和左侧均连通有喷头，所述三通管远离水泵的一端与喷头 连通，所述箱体的右侧开设有第一开口，所述箱体的内腔固定连接有第一金属网板，所述箱 体的内腔活动连接有压板，所述压板顶部的前后两侧均固定连接有液压伸缩杆，所述液压 伸缩杆的输出端贯穿至箱体的内腔并与压板固定连接，所述箱体左侧的顶部连通有进料 斗，所述进料斗的后侧固定连接有壳体，所述壳体内腔的后侧固定连接有第一电机，所述第 一电机的输出端固定连接有第一旋转杆，所述第一旋转杆的前端贯穿至壳体的内腔并固定 套设有主动齿轮，所述壳体内腔后侧的右侧活动连接有第二旋转杆，所述第二旋转杆的表 面固定套设有与主动齿轮配合使用的从动齿轮，所述第一旋转杆和第二旋转杆的前端均贯 穿至进料斗的内腔并与进料斗内腔的前侧活动连接，所述第一旋转杆和第二旋转杆的表面 均固定套设有滚筒，所述箱体右侧的底部连通有接水盒，所述接水盒的内腔固定连接有第 二金属网板，所述箱体前后两侧的右侧均固定连接有固定壳，所述固定壳的底部固定连接 有第二电机，所述第二电机的输出端固定连接有螺纹杆，所述螺纹杆的顶部贯穿至固定壳 的内腔并与固定壳内腔的顶部活动连接，所述螺纹杆的表面套设有螺纹套，所述固定壳的 右侧开设有第二开口，所述第二开口内腔的底部活动连接有连接块，所述连接块的左侧与 4 CN 111570464 A 说　明　书 2/5 页 螺纹套固定连接，所述箱体的右侧活动连接有挡板，所述挡板的左侧与连接块固定连接，所 述箱体右侧的底部连通有排污阀。 优选的，所述箱体底部的四角均固定连接有支撑块，所述药剂箱的底部与支撑块 的底部位于同一水平面。 优选的，所述第一旋转杆和第二旋转杆的表面与进料斗和壳体的连接处均通过第 一轴承活动连接，所述滚筒的前后两侧均与进料斗的内壁接触。 优选的，所述进料斗的内腔固定连接有导流罩，所述导流罩位于滚筒的顶部。 优选的，所述螺纹杆的表面与固定壳的连接处通过第二轴承活动连接，所述螺纹 杆的表面与螺纹套的连接处螺纹连接。 优选的，所述接水盒顶部的前后两侧均固定连接有限位块，所述挡板的右侧与限 位块接触， 优选的，所述挡板的底部与接水盒接触，所述第二金属网板的左侧与箱体固定连接。 一种环保型垃圾处理设备的处理方法，其具体操作步骤如下： A：使用者将垃圾投放至进料斗的内腔，启动第一电机，第一电机的输出端带动第一旋 转杆旋转，第一旋转杆通过主动齿轮和从动齿轮带动第二旋转杆旋转，第一旋转杆和第二 旋转杆带动滚筒对垃圾进行挤压并扎破，便于液体垃圾流出，随后进入箱体的内腔； B：在垃圾进入箱体的过程中，启动水泵，水泵通过水管抽取药剂箱内的药剂，并通过三 通管注入喷头内，喷头将药剂喷在垃圾的表面，对垃圾进行杀菌除异味，随后垃圾掉落在第 一金属网板的顶部，使用者可通过进液阀向药剂箱内注入药剂； C：当垃圾的存储高度高于第一开口时，启动液压伸缩杆，液压伸缩杆的输出端伸长带 动压板下降，压板与垃圾接触并对垃圾持续挤压，使得液体垃圾与固体垃圾快速分离，使得 液体垃圾穿过第一金属网板进入箱体内腔的底部，固体垃圾在压板压制下会出现更加紧实 的状态，随后复位液压伸缩杆，在液压伸缩杆运行的过程中，水泵需停止运行； D：启动第二电机，第二电机的输出端带动螺纹杆旋转，螺纹杆通过与螺纹套之间的螺 纹传动带动螺纹套升起，螺纹套通过连接块带动挡板升起，使得第一开口完全露出，便于使 用者将固体垃圾取出，固体垃圾被压缩的更加紧实后，便于使用者对其更多的运输，也避免 固液垃圾混合在一起形成新的污染，固体垃圾在取出的过程中所携带的液体垃圾在经过第 二金属网板时，液体垃圾同样可通过接水盒继续流入箱体的内腔，使用者可通过排污阀排 出液体垃圾。 与现有技术相比，本发明的有益效果如下： 1、本发明通过设置箱体、药剂箱、水管、进液阀、水泵、三通管、喷头、进料斗、液压伸缩 杆、挡板、接水盒、固定壳、排污阀、第二电机、第一金属网板、第二金属网板、第一开口、压 板、螺纹杆、螺纹套、连接块、第二开口、滚筒、第二旋转杆、第一旋转杆、第一电机、从动齿 轮、主动齿轮和壳体的配合使用，解决了现有的环保型垃圾处理压紧设备对固体垃圾的分 离效果较差且不能对垃圾杀菌除异味的问题，该环保型垃圾处理设备，具备固液垃圾分离 效果好且可对垃圾杀菌除异味的优点，值得推广。 2、本发明通过设置第一轴承，便于第一旋转杆和第二旋转杆与壳体和进料斗活动 安装在一起； 通过设置第二轴承，便于螺纹杆与固定壳活动安装在一起； 5 CN 111570464 A 说　明　书 3/5 页 通过设置支撑块，起到支撑箱体的作用； 通过设置第二开口，便于连接块安装并使用； 通过设置限位块，起到限位的作用，增加挡板使用时的稳定性； 通过设置导流罩，引导垃圾下落方向的作用。 附图说明 图1为本发明结构示意图； 图2为本发明箱体、接水盒和药剂箱的主视剖视图； 图3为本发明固定壳的主视剖视图； 图4为本发明局部进料斗的主视剖视图； 图5为本发明壳体的俯视剖视图。 图中：1箱体、2药剂箱、3水管、4进液阀、5水泵、6三通管、7喷头、8进料斗、9液压伸 缩杆、10挡板、11限位块、12接水盒、13固定壳、14排污阀、15第二电机、16第一金属网板、17 第二金属网板、18第一开口、19压板、20螺纹杆、21螺纹套、22连接块、23第二开口、24滚筒、 25第二旋转杆、26导流罩、27第一旋转杆、28第一电机、29从动齿轮、30主动齿轮、31壳体。
