技术摘要：
本发明公开了一种矿山机械用原料粉碎装置，包括粉碎箱体，粉碎箱体的顶端面上固定安装设有多个原料进口，粉碎箱体的两侧箱壁上分别转动安装设有左侧连动轴、右侧连动轴，左侧连动轴与右侧连动轴之间通过驱动盘连接粉碎轴一、粉碎轴二，粉碎轴一、粉碎轴二上分别均布设  全部
背景技术：
矿山机械是直接用于矿物开采和富选等作业的机械。包括采矿机械和选矿机械， 主要是用来开采矿物，矿山以矿石为主，需要将矿石粉碎得到碎石后得到所需精细矿物产 品，现有针对矿石原料粉碎装置粉碎效率低，且粉碎电机在超负荷持续工作的状态下，使用 寿命降低，在需要对传动机构部件维修或更换时，检修时长影响生产效率。因此，我们设计 一种矿山机械用原料粉碎装置。
技术实现要素：

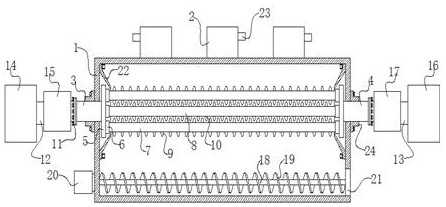

为解决现有技术方案的缺陷，本发明公开了一种矿山机械用原料粉碎装置。 本发明公开了一种矿山机械用原料粉碎装置，包括粉碎箱体，所述粉碎箱体的顶 端面上固定安装设有多个原料进口，所述粉碎箱体的两侧箱壁上分别转动安装设有左侧连 动轴、右侧连动轴，所述左侧连动轴、右侧连动轴位于粉碎箱体内的一侧轴端分别固定连接 有驱动盘，所述驱动盘的外侧端面上均布设有四个环形套块，所述粉碎箱体内设有呈上下 平行间距设置的粉碎轴一，所述粉碎箱体内设有呈前后平行间距设置的粉碎轴二，所述粉 碎轴一、粉碎轴二的两侧轴端均分别通过环形套块与驱动盘之间相固定焊接连接，所述粉 碎轴一、粉碎轴二上分别均布设有一体结构的粉碎齿一、粉碎齿二，所述左侧连动轴、右侧 连动轴位于粉碎箱体外部的轴端分别通过对接法兰可拆卸装配连接驱动轴、备用轴，所述 驱动轴上依次传动装配连接减速器、驱动电机，所述备用轴上依次传动装配连接备用减速 器、备用电机。 优选的，所述粉碎箱体的底部设置有绞龙杆，所述绞龙杆上焊接固定连接有螺旋 翅板，所述绞龙杆的一侧杆端设置在粉碎箱体上所开设的粉碎料出口内，所述绞龙杆的另 一侧杆端与粉碎箱体外壁上固定安装设置的排料电机之间相传动连接。 优选的，所述粉碎齿一与粉碎齿二之间呈均布交叉设置。 优选的，所述粉碎箱体的两侧内壁上分别通过螺栓固定连接有锥形罩体，所述锥 形罩体内防护设置驱动盘。 优选的，多个所述的原料进口上均分别安装设有电动闸板阀。 优选的，所述左侧连动轴、右侧连动轴上分别转动配合安装有轴承座，所述轴承座 通过螺栓固定安装设置在粉碎箱体的外壁上。 有益效果是： 1、通过驱动电机、减速器、驱动轴、对接法兰、左侧连接轴、驱动盘、粉碎轴一、粉碎轴 二、右侧连接轴之间依次装配连接，使得一体装配传动稳定，使得粉碎轴一、粉碎轴二上均 布交叉安装的粉碎齿一、粉碎齿二提高粉碎挤压原料效率，提高了粉碎生产效率。 2、所设置的备用电机、备用减速器、备用轴与右侧连动轴之间的可拆卸装配，便于 3 CN 111569999 A 说　明　书 2/3 页 检修或更换驱动间距、减速器使用，操作方便，检修期间不影响本粉碎装置进行粉碎作业。 3、粉碎后的产品料便于通过排料电机带动绞龙杆、螺旋翅板转动，从而使得粉碎 料螺旋输送至粉碎料出口排出，排料输送方便。 附图说明 图1是本发明一种矿山机械用原料粉碎装置的结构示意图； 图2是本发明一种矿山机械用原料粉碎装置的截面示意图； 图3是本发明一种矿山机械用原料粉碎装置的驱动盘侧向示意图。 其中：1-粉碎箱体；2-原料进口；3-左侧连动轴；4-右侧连动轴；5-驱动盘；6-环形 套块；7-粉碎轴一；8-粉碎轴二；9-粉碎齿一；10-粉碎齿二；11-对接法兰；12-驱动轴；13-备 用轴；14-驱动电机；15-减速器；16-备用电机；17-备用减速器；18-绞龙杆；19-螺旋翅板； 20-排料电机；21-粉碎料出口；22-锥形罩体；23-电动闸板阀；24-轴承座。
