技术摘要：
本发明公开了一种适用于宽带OFDM系统的动态窄带干扰规避方法、装置、存储介质及终端，所述方法包括：根据宽带OFDM系统和窄带干扰系统的参数，确定可能受到窄带干扰的OFDM子载波范围集合Φ、单个窄带干扰系统可能干扰到的OFDM子载波个数n；基于预设周期对所述集合Φ内的  全部
背景技术：
随着通信网络规模和用户数量的迅速发展，频谱资源越来越紧张，因此不同通信 系统之间存在工作频段重叠的场景越来越多。通常窄带通信系统会对宽带通信系统产生影 响，即窄带通信系统对于宽带通信系统而言属于窄带干扰，需要对其进行规避或抑制。 例如，第二代移动通信系统全球移动通信系统(GSM)覆盖非常广泛，对于一个通信 系统来说，如果工作频段与GSM系统有所重叠，就会带来GSM干扰。 GSM的工作频段有两个：GSM  900MHz频段和GSM1800频段。 900MHz频段：上行链路(MS发，BTS收)为890MHz到915MHz，下行链路(下行：BTS发， MS收)为935MHz到960MHz。900MHz频段的上下行带宽各25MHz，双工信道数为124个，双工间 隔(成对信道的上下行间隔)为45MHz，单信道带宽为200KHz。 在900MHz频道中，中国移动采用的频段范围为890～909(上行)，共95个频点，中国 联通使用909～915(上行)，共29个频点。 1800MHz频段：上行链路(MS发，BTS收)为1710MHz到1785MHz，下行链路(下行：BTS 发，MS收)为1805MHz到1880MHz。1800MHz频段的上下行带宽各75MHz，双工信道数为374个， 双工间隔(成对信道的上下行间隔)为95MHz，单信道带宽为200KHz。 在1800MHz频道中，中国移动采用的频段范围为1710～1720(上行)，中国联通使用 1745～1755(上行)。其他频点暂时保留作其他用途。 GSM在实际规划中通常使用4基站3小区(一个基站分为3个扇区,采用4X3的频率复 用方式)或3基站3小区的频点复用方案，如果一个通信系统主要受到GSM900上行频段的影 响，由于GSM900上行频段频点为124个，那么在同一地理区域内最多受到GSM干扰的频点数 为10到14个。 由于在GSM网络中采用了TDMA以及调频等技术，所以GSM干扰出现动态特性，即一 个频点上的GSM干扰会表现出时有时无或瞬间跳转到其他频点的特性，这导致传统的干扰 检测算法无法很好地适用于现有的通信系统，从而降低了数据传输的可靠性。
技术实现要素：

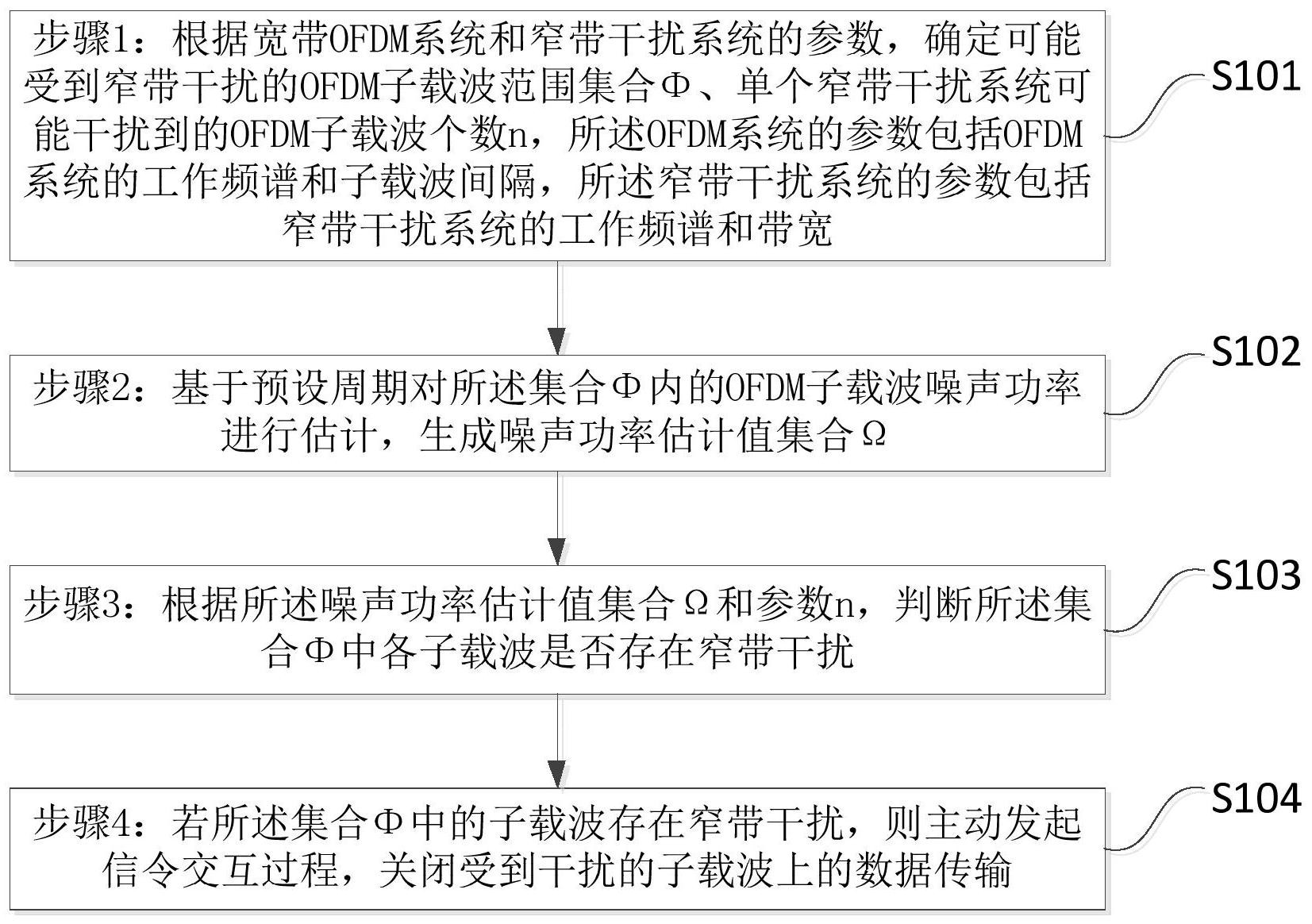

本申请实施例提供了一种适用于宽带OFDM系统的动态窄带干扰规避方法、装置、 存储介质及终端。为了对披露的实施例的一些方面有一个基本的理解，下面给出了简单的 概括。该概括部分不是泛泛评述，也不是要确定关键/重要组成元素或描绘这些实施例的保 护范围。其唯一目的是用简单的形式呈现一些概念，以此作为后面的详细说明的序言。 第一方面，本申请实施例提供了一种适用于宽带OFDM系统的动态窄带干扰规避方 4 CN 111585932 A 说　明　书 2/10 页 法，所述方法包括： 步骤1：根据宽带OFDM系统和窄带干扰系统的参数，确定可能受到窄带干扰的OFDM 子载波范围集合Φ、单个窄带干扰系统可能干扰到的OFDM子载波个数n，所述OFDM系统的参 数包括OFDM系统的工作频谱和子载波间隔，所述窄带干扰系统的参数包括窄带干扰系统的 工作频谱和带宽； 步骤2：基于预设周期对所述集合Φ内的OFDM子载波噪声功率进行估计，生成噪声 功率估计值集合Ω； 步骤3：根据所述噪声功率估计值集合Ω和参数n，判断所述集合Φ中各子载波是 否存在窄带干扰； 步骤4：若所述集合Φ中的子载波存在窄带干扰，则主动发起信令交互过程，关闭 受到干扰的子载波上的数据传输。 可选的，所述关闭受到干扰的子载波上的数据传输之后，还包括： 当对所述受到干扰的子载波上的数据传输关闭完成后，继续执行权利要求1中的 步骤2到步骤4，不间断的进行干扰的检测和规避。 可选的，所述根据宽带OFDM系统和窄带干扰系统的参数获取可能受到窄带干扰的 OFDM子载波范围集合Φ，包括： 根据OFDM系统和窄带干扰系统的工作频谱的重叠，计算重叠频谱所对应的OFDM系 统的子载波范围值Φ，其中所述窄带干扰系统的工作频谱是指预先获知的窄带干扰系统所 处的大致频谱范围。 可选的，所述根据宽带OFDM系统和窄带干扰系统的参数获取单个窄带干扰系统可 能干扰到的OFDM子载波个数n的计算公式为n＝单个窄带干扰系统带宽/OFDM子载波间隔。 可选的，所述基于预设周期对所述集合Φ内的OFDM子载波噪声功率进行估计的估 计算法包括基于导频的估计算法、基于判决反馈的估计算法、盲估计算法等。 可选的，所述根据所述噪声功率估计值集合Ω和参数n，判断所述集合Φ中各子载 波是否存在窄带干扰，包括： 获取所述噪声功率估计值集合Ω中最大噪声功率估计值； 获取所述最大噪声功率估计值对应的子载波编号； 基于所述噪声功率估计值集合Ω计算生成噪声功率平均值； 当所述最大噪声功率估计值大于所述噪声功率平均值和门限值Th的乘积时，确定 所述子载波编号对应的频点存在受窄带干扰系统干扰。 可选的，所述进行动态窄带干扰规避包括按照预设检测周期不间断对窄带干扰进 行检测，所述检测周期可以是一个或者几个信令周期。 第二方面，本申请实施例提供了一种适用于宽带OFDM系统的动态窄带干扰规避装 置，所述装置包括： 子载波参数确定模块，用于根据宽带OFDM系统和窄带干扰系统的参数，确定可能 受到窄带干扰的OFDM子载波范围集合Φ、单个窄带干扰系统可能干扰到的OFDM子载波个数 n，所述OFDM系统的参数包括OFDM系统的工作频谱和子载波间隔，所述窄带干扰系统的参数 包括窄带干扰系统的工作频谱和带宽； 集合生成模块，用于基于预设周期对所述集合Φ内的OFDM子载波噪声功率进行估 5 CN 111585932 A 说　明　书 3/10 页 计，生成噪声功率估计值集合Ω； 干扰判断模块，用于根据所述噪声功率估计值集合Ω和参数n，判断所述集合Φ中 各子载波是否存在窄带干扰； 数据传输关闭模块，用于若所述集合Φ中的子载波存在窄带干扰，则主动发起信 令交互过程，关闭受到干扰的子载波上的数据传输。 第三方面，本申请实施例提供一种计算机存储介质，所述计算机存储介质存储有 多条指令，所述指令适于由处理器加载并执行上述的方法步骤。 第四方面，本申请实施例提供一种终端，可包括：处理器和存储器；其中，所述存储 器存储有计算机程序，所述计算机程序适于由所述处理器加载并执行上述的方法步骤。 本申请实施例提供的技术方案可以包括以下有益效果： 在本申请实施例中，在适用于宽带OFDM系统的动态窄带干扰规避时，首先根据宽 带OFDM系统和窄带干扰系统的参数，确定可能受到窄带干扰的OFDM子载波范围集合Φ、单 个窄带干扰系统可能干扰到的OFDM子载波个数n，所述OFDM系统的参数包括OFDM系统的工 作频谱和子载波间隔，所述窄带干扰系统的参数包括窄带干扰系统的工作频谱和带宽，再 基于预设周期对所述集合Φ内的OFDM子载波噪声功率进行估计，生成噪声功率估计值集合 Ω，然后根据所述噪声功率估计值集合Ω和参数n，判断所述集合Φ中各子载波是否存在窄 带干扰，最后若所述集合Φ中的子载波存在窄带干扰，则主动发起信令交互过程，关闭受到 干扰的子载波上的数据传输。本方案中由于根据窄带干扰的频谱特性，动态检测对系统有 影响的窄带干扰，关掉OFDM系统中受到干扰的子载波，从而提高了数据传输的可靠性。 应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不 能限制本发明。 附图说明 此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本发明的实施 例，并与说明书一起用于解释本发明的原理。 图1是本申请实施例提供的一种适用于宽带OFDM系统的动态窄带干扰规避方法的 流程示意图； 图2是本申请实施例提供的表示一个OFDM系统受到GSM干扰的情况示意图； 图3是本申请实施例提供的动态GSM干扰规避方法的实施例中GSM干扰判断处理流 程图； 图4是本申请实施例提供的另一种适用于宽带OFDM系统的动态窄带干扰规避方法 的流程示意图； 图5是本申请实施例提供的一种适用于宽带OFDM系统的动态窄带干扰规避装置的 装置示意图； 图6是本申请实施例提供的一种终端的结构示意图。
