技术摘要：
本发明公开了一种能够有效提高定位效果的往复式推板定位结构，包括底座,底座上设置有第一支撑单元和第二支撑单元；第一支撑单元上设置有第一定位单元，第一定位单元包括上夹持部和与上夹持部配合使用的下夹持部；上夹持部包括第一弧形板和第一半圆形板，第一弧形板的后  全部
背景技术：
通过磨具可进行磨削、研磨和抛光工序，在实际进行使用时，无法对待加工件进行 有效的定位，一方面，降低了加工效率；另一方面，精度度不高，从而使其加工效果不佳，出 现不符合规格的产品，耽误工期的同时提高了成本。 因此本领域技术人员致力于开发一种能够有效提高定位效果的往复式推板定位 结构。
技术实现要素：

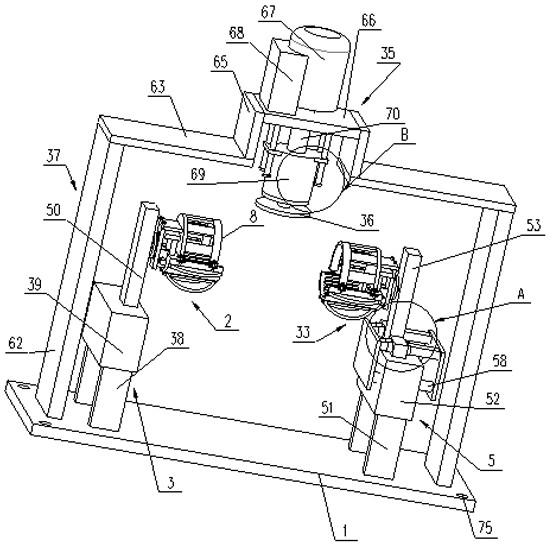

有鉴于现有技术的上述缺陷，本发明所要解决的技术问题是提供一种能够有效提 高定位效果的往复式推板定位结构。 为实现上述目的，本发明提供了一种能够有效提高定位效果的往复式推板定位结 构，包括底座,所述底座上设置有第一支撑单元和第二支撑单元； 所述第一支撑单元上设置有第一定位单元，所述第一定位单元包括上夹持部和与上夹 持部配合使用的下夹持部； 所述上夹持部包括第一弧形板和第一半圆形板，所述第一弧形板的后端通过若干个第 一连接板与所述第一半圆形板的前端连接，各相邻的两个第一连接板之间间隔设置，所述 第一弧形板和所述第一半圆形板的两侧均设置有第一连接块； 所述第一半圆形板的后端与第一定位板的前端连接，所述第一定位板的下端设置有两 个定位柱，所述第一定位板的后端设置有设置有第二定位板，所述第二定位板的上端与第 三定位板的下端通过第一螺钉可拆卸连接，所述第三定位板的前端与所述第一半圆形板的 后端连接；所述第二定位板的后端通过两个连接杆与旋转盘的前端连接，所述旋转盘的后 端通过转轴与所述第一支撑单元转动连接； 所述下夹持部包括两个相互对称设置的夹持板，各所述夹持板的后端均设置有固定 座，各所述固定座后半段上端均开设有与各所述定位柱配合使用的定位槽，各所述夹持板 外壁设置有若干个把手，各所述夹持板的上端边缘均设置有与各所述第一连接块配合使用 的第二连接块，各所述第一连接块与各所述第二连接块通过第二螺钉可拆卸连接； 各所述固定座后端均设置有定位块，各所述定位块的后端与所述第二定位板的前端贴 合，各所述定位块之间设置有套筒，所述套筒可滑动的套设在定位杆上，所述定位杆可活动 的穿设在各所述定位块上并通过两个螺母紧固，各所述定位块位于两个螺母之间； 所述第二支撑单元上设置有第二定位单元，所述第二定位单元与所述第一定位单元结 构相同且相对配合设置； 所述第一定位单元和所述第二定位单元上方设置有驱动装置，所述驱动装置上设置有 4 CN 111590466 A 说　明　书 2/5 页 磨片，所述驱动装置通过连接架与所述底座连接。 作为优选，所述第一支撑单元包括两个第一支撑脚，各所述第一支撑脚的上端同 时与第一定位座的下端连接，所述第一定位座的上端设置有第一支撑座，所述转轴与所述 第一支撑座转动连接。 作为优选，所述第二支撑单元包括两个第二支撑脚，各所述第二支撑脚的上端同 时与第二定位座的下端连接，所述第二定位座的上方设置有第二支撑座，所述第二定位单 元与所述第二支撑座转动连接； 所述第二支撑座的下端与所述第二定位座的上端间隔设置，所述第二支撑座的两侧均 设置有连接座，各所述连接座上均可滑动的穿设有导向柱，各所述导向柱的两端分别与两 块支撑板连接，各所述支撑板分别与所述第二定位座间隔设置；所述第二定位座上穿设有 两根相互平行的加强杆，各所述加强杆的两端分别与各所述支撑板连接。 作为优选，每个连接座上的导向柱均为两个，各所述连接座上均插设有两个与所 述导向柱配合使用的套管，各所述套管的两端分别延伸出所述连接座。 作为优选，各所述第一连接板内侧设置有若干个第一橡胶垫，各所述夹持板的内 侧均设置有若干个与所述第一橡胶垫配合使用的第二橡胶垫。 作为优选，所述连接架包括两个第一固定板，所述第一支撑单元和第二支撑单元 位于两个第一固定板之间，所述第一固定板的下端与所述底座连接，所述第一固定板上端 均设置有第二固定板，所述驱动装置位于两个第二固定板之间。 作为优选，各所述第二固定板上均设置有第三固定板，各所述第三固定板上端通 过第四固定板连接； 所述驱动装置包括气缸，所述气缸通过气缸安装座设置在所述第四固定板上，所述气 缸的活塞杆可活动的穿过所述第四固定板并与箱体上端连接，所述箱体内设置有电机，所 述电机输出轴可转动的穿过所述箱体并与所述磨片连接。 作为优选，所述箱体上端边缘设置有若干个导向块，所述第四固定板下端设置有若干 个导向杆，各所述导向杆的下端向下延伸并可活动穿过各所述导向块。 作为优选，各所述导向杆下端均设置有限位块。 作为优选，所述底座的四个角均开设有定位孔。 本发明的有益效果是：本发明中下夹持部可根据实际待夹持部进行间距调节，上 夹持部为不可调，从而可根据实际需要备设不同尺寸的上夹持部，本发明中将上夹持部设 置为不可调，将下夹持部设置为可调，不仅能够适用于不同型号待夹持件，且有效提高了整 体结构的牢靠性，在上下夹持部中设置的第一橡胶垫和第二橡胶垫由于是可变性材质，从 而不仅能够对待夹持件进行防护和提高稳定性且能够适用微小尺寸变化的待夹持件。一方 面，提高了效率；另一方面，避免不符合规格的产品的同时降低了成本。 附图说明 图1是本发明一
