技术摘要：
本发明公开了一种架空线路上放松动用螺栓组件，包括外六角螺栓，螺杆上成型有插槽，螺杆上插条有圆形的限位垫片，限位垫片的中部成型有横向的限位条，限位条插接在螺杆的插槽内，限位垫片的外壁上成型有若干个槽口，限位垫片下侧的螺杆上螺接有正六变形的螺母；螺杆上  全部
背景技术：
架空线路上需要使用到螺栓组件，通过螺栓组件可实现接线板与接线座等接电组 件之间的连接；因为架空线路一般设置在高空中，接电组件上螺栓组件需要进行定期检修， 避免螺栓组件上的螺母等松动，而造成供电故障；现有市场上提出一种放松动的螺栓组件， 其螺栓组件的放松动结构主要利用开口销插接固定在螺母和螺栓上加以限位，而防止松 动，但该种螺栓组件的通用性较差，因为螺母和螺栓插设开口销的位置是固定的，则限定了 螺母与螺栓头部之间的间距；需要通用性更佳的放松动螺栓组件。
技术实现要素：

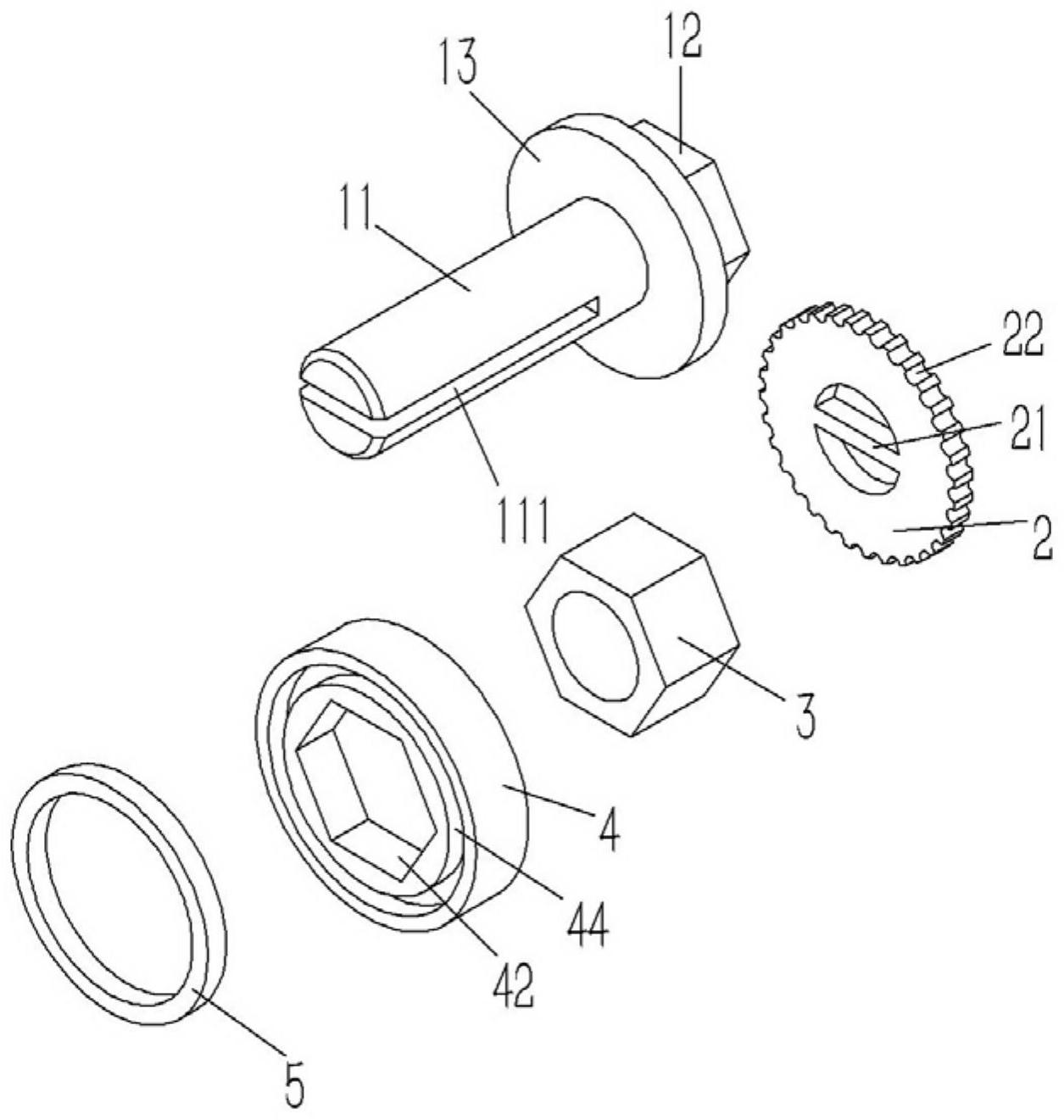

本发明的目的就是针对现有技术之不足，而提供了一种架空线路上放松动用螺栓 组件，其具备良好的通用性和防放松效果，而且螺栓组件安装也方便快捷。 为实现上述目的，本发明采用的技术方案如下： 一种架空线路上放松动用螺栓组件，包括外六角螺栓，外六角螺栓包括螺杆和正 六边形的螺栓头，螺杆相对的两侧外壁上成型有贯穿螺杆底端面的插槽，所述的螺杆上插 条有圆形的限位垫片，限位垫片的中部成型有横向的限位条，限位条插接在螺杆的插槽内， 限位垫片的外壁上成型有若干个槽口，限位垫片下侧的螺杆上螺接有正六变形的螺母；所 述的螺杆上还设有圆形的限位套，限位套的上端面成型有圆形的沉台，沉台的底面上成型 有贯穿限位套下端面的正六变形的限位孔；所述的螺母插接在限位套的限位孔内，限位垫 片插接在限位套的沉台内，沉台内壁上成型有若干卡块，卡块插接在限位垫片的槽口内；所 述的限位套上固定有永磁铁块，限位套吸靠在限位垫片上。 优选的，所述限位套上的卡块绕限位套的中心轴线呈环形均匀分布，限位套上的 卡块数量等于限位垫片上槽口的数量，槽口绕限位垫片的中心轴线呈环形均匀分布。 优选的，所述限位套上沉台的深度不大于限位垫片的厚度。 优选的，所述的永磁铁块呈环形，限位套的下端面上成型有圆环形的凹槽，永磁铁 块插接固定在限位套的凹槽内，永磁铁块的下端面和限位套的下端面在同一平面内。 优选的，所述限位垫片上限位条的宽度等于螺杆上插槽的宽度。 优选的，所述外六角螺栓的螺栓头上端面上成型有“十”字形的卡槽。 优选的，所述外六角螺栓的螺栓头和螺杆之间成型有法兰。 本发明的有益效果在于：其采用的螺栓组件在具备良好防放松效果的基础上，具 备良好的通用性，并且螺栓组件安装也方便快捷。 3 CN 111594528 A 说　明　书 2/3 页 附图说明 图1为本发明立体的结构示意图； 图2为本发明正视的结构示意图； 图3为本发明的爆炸结构示意图； 图4为本发明上限位套的结构示意图； 图中：1、外六角螺栓；11、螺杆；111、插槽；12、螺栓头；121、卡槽；13、法兰；2、限位 垫片；21、限位条；22、槽口；3、螺母；4、限位套；41、沉台；42、限位孔；43、卡块；44、凹槽；5、永 磁铁块。
