技术摘要：
本申请公开了一种摄像头及电子设备，摄像头包括：摄像模组，限定出光轴；光控制元件，沿光轴设置于摄像模组的物侧，光控制元件包括光控制材料，光控制材料可在电压驱动下发生状态变化，使得光控制元件在阻光状态与通光状态之间切换或者在光变向状态与通光状态之间切换  全部
背景技术：
拍照和摄像是人们在日常生活中使用越来越频繁的基础功能，因此，具备拍照和 摄像功能的摄像头被广泛地应用到手机、平板电脑等电子设备中。目前，相关技术中摄像头 中的镜片及其它各光学元件通常都是时刻暴露在外界环境光下的，以便随时进行拍照或摄 像作业。其存在的问题是镜片及其它各光学元件一览无余，造成摄像头以及电子设备的外 观一体性较差。
技术实现要素：

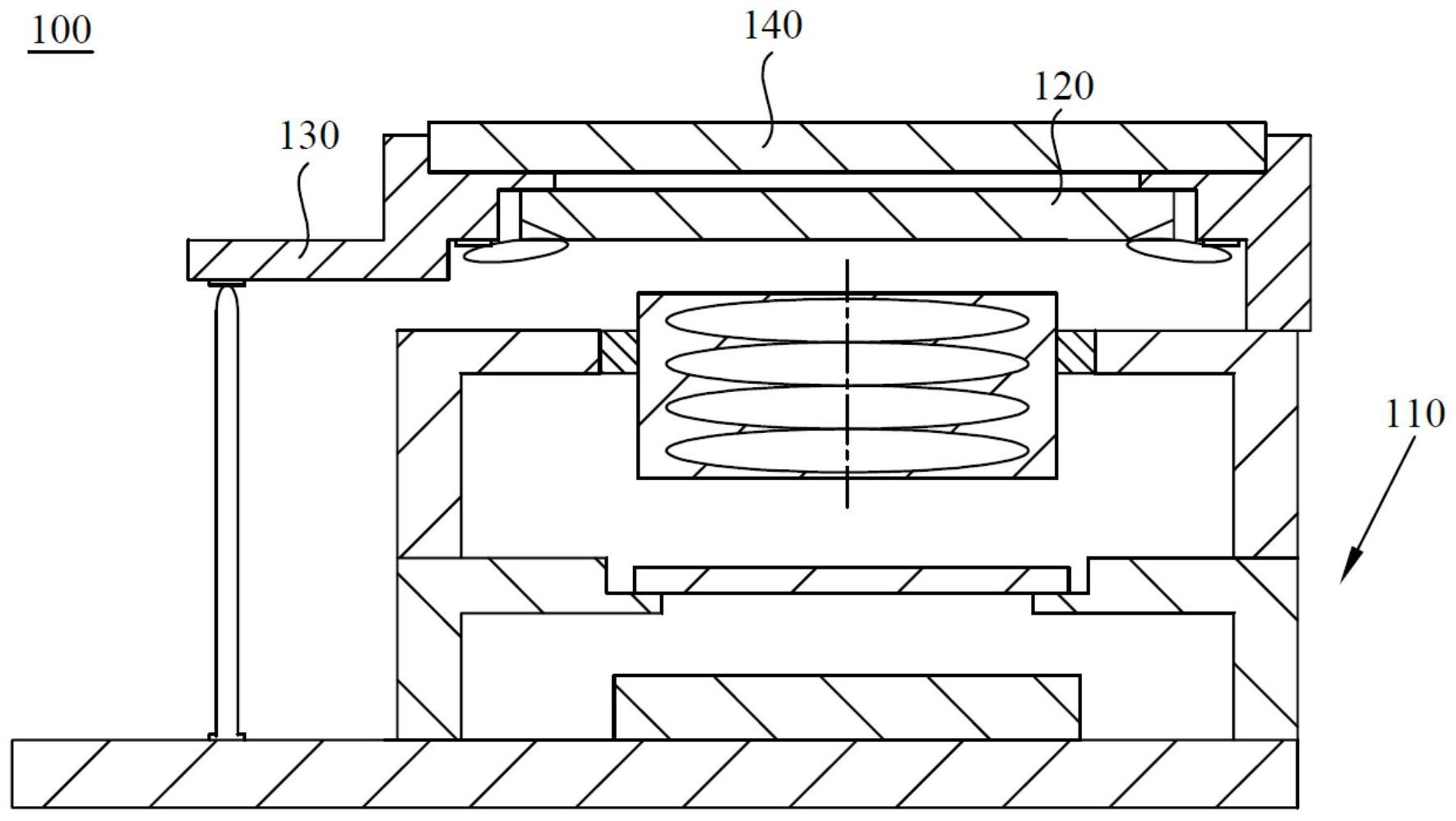

本申请提供一种摄像头及电子设备，能够在不进行拍摄作业时，阻止光线进入摄 像模组，从而将摄像模组隐藏，提高摄像头以及电子设备的外观一体性。 根据本申请的第一个方面，提供了一种摄像头，包括： 摄像模组，限定出光轴； 光控制元件，沿光轴设置于摄像模组的物侧，光控制元件包括光控制材料，光控制 材料可在电压驱动下发生状态变化，使得光控制元件在阻光状态与通光状态之间切换或者 在光变向状态与通光状态之间切换； 其中，在阻光状态，物侧的光线被阻止以避免通过光控制元件到达摄像模组，在通 光状态，物侧的光线通过光控制元件到达摄像模组，在光变向状态，物侧的光线被改变传输 方向以避免通过光控制元件到达摄像模组。 根据一些实施例，还包括： 保护片，保护片透光，保护片设于光控制元件的背离摄像模组的一侧。 根据一些实施例，还包括： 支架，具有位于摄像模组物侧的第一开口，支架在第一开口处设有向第一开口的 中心方向延伸的凸台，沿平行于光轴的方向，凸台具有朝向摄像模组的第一承载面，以及背 离摄像模组的第二承载面，光控制元件贴附于第一承载面，保护片贴附于第二承载面。 根据一些实施例，摄像模组包括电路板，光控制元件通过支架与电路板电连接。 根据一些实施例，摄像模组包括至少一个镜片，沿平行于光轴的方向，光控制元件 在镜片表面的投影覆盖镜片，且沿平行于光轴的方向，保护片在光控制元件表面的投影覆 盖光控制元件。 根据一些实施例，光控制材料包括液晶层，光控制元件还包括第一基板及与第一 基板相对设置的第二基板，液晶层封存于第一基板与第二基板之间，液晶层中的液晶分子 可在电压驱动下发生转动，使得液晶分子在第一排列状态与第二排列状态之间切换，进而 光控制元件在阻光状态与通光状态之间切换。 当处于第一排列状态时，各液晶分子均沿第一方向设置于液晶层内，光控制元件 4 CN 111614879 A 说　明　书 2/10 页 处于阻光状态； 当处于第二排列状态时，各液晶分子均沿第二方向设置于液晶层内，且第二方向 垂直于第一方向，光控制元件处于通光状态。 根据一些实施例，摄像模组包括至少一个镜片，当各液晶分子同时处于第一排列 状态时，沿平行于光轴的方向，各液晶分子在镜片表面的投影覆盖镜片。 根据一些实施例，光控制元件还包括第一电极与第二电极，第一电极设置于第一 基板的朝向液晶层的表面上，第二电极设置于第二基板的朝向液晶层的表面上； 其中，第一电极与第二电极通电时，液晶分子由第一排列状态切换至第二排列状 态，第一电极与第二电极断电时，液晶分子由第二排列状态切换至第一排列状态。 根据一些实施例，光控制元件还包括液晶承载层，液晶承载层设置于第一电极和/ 或第二电极的朝向液晶层的表面上，液晶承载层朝向液晶层的表面上设有多个导向槽，导 线槽用于对液晶分子的封存进行导向，各导向槽的延伸方向互相平行。 根据本申请的第二个方面，提供了一种电子设备，包括： 壳体，具有第二开口，壳体限定出容纳腔，第二开口与容纳腔连通； 如上述的摄像头，摄像头设于容纳腔内，且物侧的光线由第二开口照射至光控制 元件。 本申请提供一种摄像头及电子设备，该摄像头包括摄像模组以及光控制元件，该 光控制元件可在阻光状态与通光状态之间切换或者在光变向状态与通光状态之间切换。本 申请在摄像头内设置光控制元件，在不进行拍摄作业时，令光控制元件切换至阻光状态或 光变向状态，使物侧的光线被阻止或被改变传输方向以避免通过光控制元件到达摄像模 组，摄像模组中的各光学元件就不会由于反射外界的入射光线而直接暴露于人们的视野 中，从而可以将摄像模组隐藏起来，提高摄像头以及电子设备的外观一体性。而在需要进行 拍摄时，令光控制元件切换至通光状态，物侧的光线通过光控制元件到达摄像模组，不影响 摄像模组的正常拍摄，使用简单方便。 附图说明 为了更清楚地说明本申请实施例或相关技术中的技术方案，下面将对实施例或相 关技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 申请的一些实施例，对于本领域技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图1为本申请实施例中摄像头的整体结构剖视图； 图2为本申请实施例中摄像头的整体结构剖视爆炸图； 图3为本申请实施例中光控制元件的整体结构示意图； 图4为图3中光控制元件的剖视图； 图5为本申请一个实施例中光控制元件中的液晶分子处于第一排列状态的结构剖 视图； 图6为本申请一个实施例中光控制元件中的液晶分子处于第二排列状态的结构剖 视图； 图7为本申请另一个实施例中光控制元件中的液晶分子处于第一排列状态的结构 5 CN 111614879 A 说　明　书 3/10 页 剖视图； 图8为本申请另一个实施例中光控制元件中的液晶分子处于第二排列状态的结构 剖视图； 图9为本申请实施例中电子设备的整体结构示意图； 图10为图9中电子设备的局部结构剖视图； 图11为图9中电子设备的局部结构剖视爆炸图。
