技术摘要：
本发明提供一种开关设备开合闸状态的监测方法及装置，应用于变电站系统中的顺控主机，该方法包括：当接收到操作信号时，确定与操作信号中的开关编号对应的开关设备，获取开关设备进行变位生成的遥信信号；基于遥信信号判断开关设备的开合闸状态，得到第一判断结果；将  全部
背景技术：
近年来，随着电网技术的迅猛发展，变电站的数量在不断的增加。其中，开关设备 是变电站电气系统的关键组成部分，变电站中的开关设备通常指继电器和隔离开关，开关 设备是变电站中信息采集、传输、处理、通信的功能设备。通过控制开关设备的分合闸状态， 可以控制变电站的倒闸操作，实现变电站的正常工作。 开关设备的分合闸的正常操作是变电站安全运行的基础，开关设备在应用过程 中，需要对其分合闸的状态进行监测，以确保开关设备的操作无异常，保证变电站中电力设 备的正常运行。目前，对开关设备分合闸位置的监测通常需要运维人员达到现场进行确认， 开关设备的数量较多，需要花费较长时间。
技术实现要素：

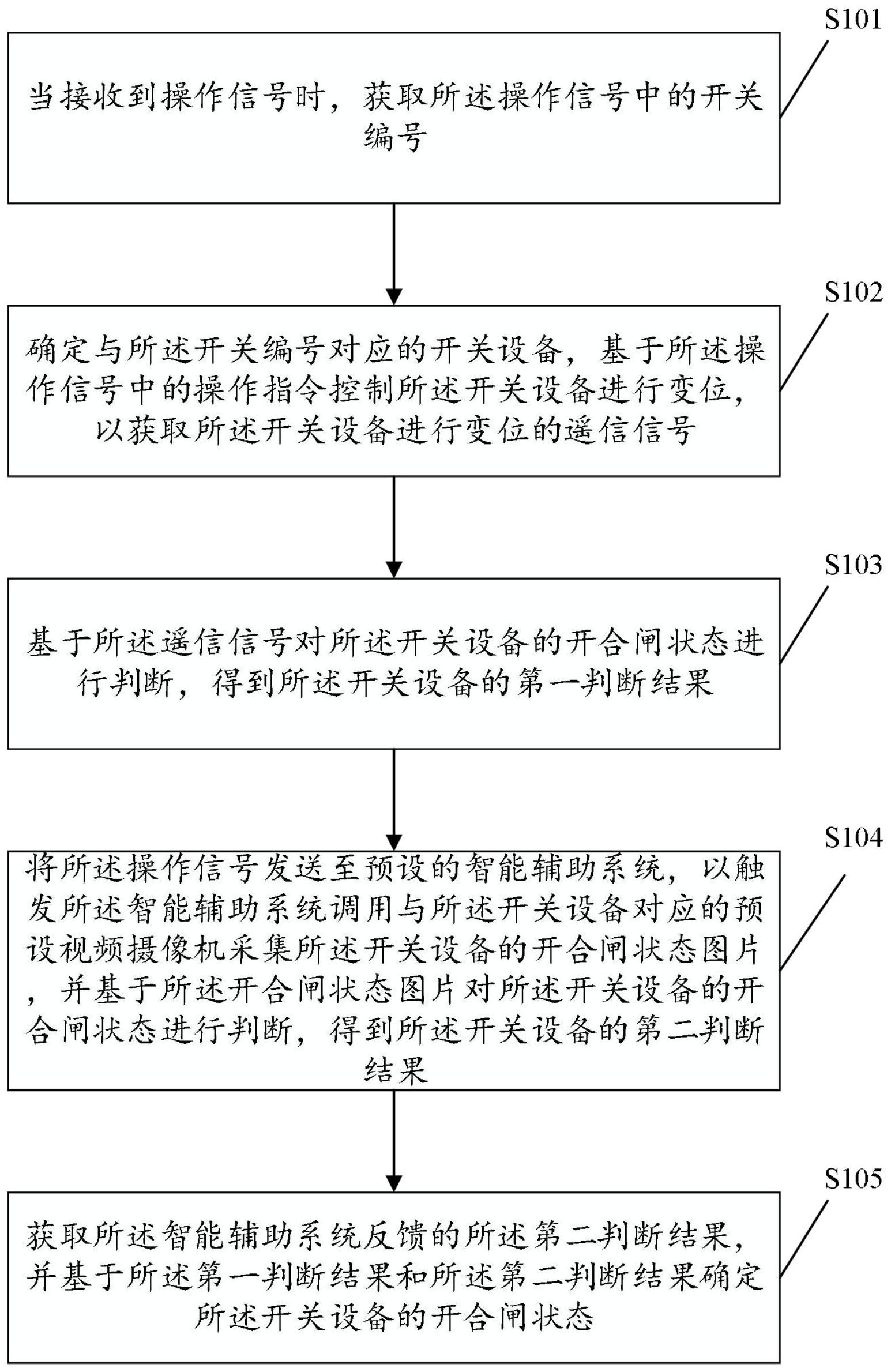

有鉴于此，本发明提供一种开关设备开合闸状态的监测方法及装置，应用本发明， 无需工作人员到达现场确定开关设备的开合闸状态，由此可以有效减少确认开关设备开合 闸状态所花费的时间，有效提高工作人员的工作效率。 为实现上述目的，本发明提供如下技术方案： 一种开关设备开合闸状态的监测方法，应用于变电站系统中的顺控主机，该方法 包括： 当接收到操作信号时，获取所述操作信号中的开关编号； 确定与所述开关编号对应的开关设备，基于所述操作信号中的操作指令控制所述 开关设备进行变位，以获取所述开关设备进行变位的遥信信号； 基于所述遥信信号对所述开关设备的开合闸状态进行判断，得到所述开关设备的 第一判断结果； 将所述操作信号发送至预设的智能辅助系统，以触发所述智能辅助系统调用与所 述开关设备对应的预设视频摄像机采集所述开关设备的开合闸状态图片，并基于所述开合 闸状态图片对所述开关设备的开合闸状态进行判断，得到所述开关设备的第二判断结果； 获取所述智能辅助系统反馈的所述第二判断结果，并基于所述第一判断结果和所 述第二判断结果确定所述开关设备的开合闸状态。 上述的方法，可选的，所述基于所述遥信信号对所述开关设备的开合闸状态进行 判断，得到所述开关设备的第一判断结果，包括： 将所述遥信信号进行解析，以获取所述遥信信号中所述开关设备的导电臂夹角数 据； 依据所述导电臂夹角数据，判断所述开关设备的开合闸状态，并将判断得到的结 5 CN 111600388 A 说　明　书 2/13 页 果作为所述第一判断结果。 上述的方法，可选的，所述触发所述智能辅助系统调用与所述开关设备对应的预 设视频摄像机采集所述开关设备的开合闸状态图片，包括： 触发所述智能辅助系统解析所述操作信号，以获取所述操作信号中的开关编号和 开关类型标识； 确定与所述开关编号对应的开关设备，并确定与所述开关设备对应的预设视频摄 像机； 依据所述开关类型标识判断所述开关设备的开关类型是否为隔离开关，若所述开 关类型为所述隔离开关，则调用所述预设视频摄像机采集所述隔离开关的闸臂图像，并依 据所述隔离开关的开关特征信息在所述闸臂图像中选定待分析图像，并将所述待分析图像 作为所述开关设备的开合闸状态图片； 若所述开关设备的开关类型不为所述隔离开关，则确定所述开关类型为为继电 器，则调用所述预设视频摄像机采集所述继电器的翻牌器图像，在所述翻牌器图像中确定 翻字牌区域图像，并将所述翻字牌区域图像作为所述开关设备的开合闸状态图片。 上述的方法，可选的，所述基于所述开合闸状态图片对所述开关设备的开合闸状 态进行判断，得到所述开关设备的第二判断结果，包括： 将所述待分析图像进行解析，获取所述待分析图像中的绝缘子图像以及闸臂图 像； 依据所述闸臂图像和所述绝缘子图像，判断所述隔离开关的闸臂是否相连； 若所述隔离开关的闸臂相连，则生成所述隔离开关处于合闸状态的结果，并将该 结果作为第二判断结果； 若所述隔离开关的闸臂不相连，则生成所述隔离开关处于开闸状态的结果，并将 该结果作为第二判断结果。 上述的方法，可选的，所述基于所述开合闸状态图片对所述开关设备的开合闸状 态进行判断，得到所述开关设备的第二判断结果，包括： 将所述翻字牌区域图像进行解析，识别所述翻字牌区域图像中的图像信息； 将所述图像信息与预设的分合闸数据进行匹配，所述分合闸数据包含分闸信息以 及合闸信息； 若所述图像信息与所述分闸信息一致，则生成所述继电器处于分闸状态的结果， 并将该结果作为第二判定结果； 若所述图像信息与所述合闸信息一致，则生成所述继电器处于分闸状态的结果， 并将该结果作为第二判定结果。 上述的方法，可选的，所述基于所述第一判断结果和所述第二判断结果确定所述 开关设备的开合闸状态，包括： 确定所述第一判断结果是否表征为开闸状态，以及确定所述第二判断结果是否表 征为开闸状态； 若所述第一判断结果表征为开闸状态，且所述第二判断结果表征为开闸状态，则 确定所述开关设备处于为开闸状态； 若所述第一判断结果表征为合闸状态，且所述第二判断结果表征为合闸状态，则 6 CN 111600388 A 说　明　书 3/13 页 确定所述开关设备处于合闸状态。 一种开关设备开合闸状态的监测装置，应用于变电站系统中的顺控主机，该装置 包括： 第一获取单元，用于当接收到操作信号时，获取所述操作信号中的开关编号； 确定单元，用于确定与所述开关编号对应的开关设备，基于所述操作信号中的操 作指令控制所述开关设备进行变位，以获取所述开关设备进行变位的遥信信号； 判断单元，用于基于所述遥信信号对所述开关设备的开合闸状态进行判断，得到 所述开关设备的第一判断结果； 触发单元，用于将所述操作信号发送至预设的智能辅助系统，以触发所述智能辅 助系统调用与所述开关设备对应的预设视频摄像机采集所述开关设备的开合闸状态图片， 并基于所述开合闸状态图片对所述开关设备的开合闸状态进行判断，得到所述开关设备的 第二判断结果； 第二获取单元，用于获取所述智能辅助系统反馈的所述第二判断结果，并基于所 述第一判断结果和所述第二判断结果确定所述开关设备的开合闸状态。 上述的装置，可选的，所述判断单元，包括： 获取子单元，用于将所述遥信信号进行解析，以获取所述遥信信号中所述开关设 备的导电臂夹角数据； 第一判断子单元，用于依据所述导电臂夹角数据，判断所述开关设备的开合闸状 态，并将判断得到的结果作为所述第一判断结果。 上述的装置，可选的，所述触发单元，包括： 触发子单元，用于触发所述智能辅助系统解析所述操作信号，以获取所述操作信 号中的开关编号和开关类型标识；确定与所述开关编号对应的开关设备，并确定与所述开 关设备对应的预设视频摄像机；依据所述开关类型标识判断所述开关设备的开关类型是否 为隔离开关，若所述开关类型为所述隔离开关，则调用所述预设视频摄像机采集所述隔离 开关的闸臂图像，并依据所述隔离开关的开关特征信息在所述闸臂图像中选定待分析图 像，并将所述待分析图像作为所述开关设备的开合闸状态图片；若所述开关设备的开关类 型不为所述隔离开关，则确定所述开关类型为为继电器，则调用所述预设视频摄像机采集 所述继电器的翻牌器图像，在所述翻牌器图像中确定翻字牌区域图像，并将所述翻字牌区 域图像作为所述开关设备的开合闸状态图片。 上述的装置，可选的，所述触发单元，包括： 解析子单元，用于将所述待分析图像进行解析，获取所述待分析图像中的绝缘子 图像以及闸臂图像； 第二判断子单元，用于依据所述闸臂图像和所述绝缘子图像，判断所述隔离开关 的闸臂是否相连； 第一生成子单元，用于若所述隔离开关的闸臂相连，则生成所述隔离开关处于合 闸状态的结果，并将该结果作为第二判断结果； 第二生成子单元，用于若所述隔离开关的闸臂不相连，则生成所述隔离开关处于 开闸状态的结果，并将该结果作为第二判断结果。 上述的装置，可选的，所述触发单元，包括： 7 CN 111600388 A 说　明　书 4/13 页 识别子单元，用于将所述翻字牌区域图像进行解析，识别所述翻字牌区域图像中 的图像信息； 匹配子单元，用于将所述图像信息与预设的分合闸数据进行匹配，所述分合闸数 据包含分闸信息以及合闸信息； 第三生成子单元，用于若所述图像信息与所述分闸信息一致，则生成所述继电器 处于分闸状态的结果，并将该结果作为第二判定结果； 第四生成子单元，用于若所述图像信息与所述合闸信息一致，则生成所述继电器 处于分闸状态的结果，并将该结果作为第二判定结果。 上述的装置，可选的，所述第二获取单元，包括： 第一确定子单元，用于确定所述第一判断结果是否表征为开闸状态，以及确定所 述第二判断结果是否表征为开闸状态； 第二确定子单元，用于若所述第一判断结果表征为开闸状态，且所述第二判断结 果表征为开闸状态，则确定所述开关设备处于为开闸状态； 第三确定子单元，用于若所述第一判断结果表征为合闸状态，且所述第二判断结 果表征为合闸状态，则确定所述开关设备处于合闸状态。 与现有技术相比，本发明具有以下优点： 本发明提供一种开关设备开合闸状态的监测方法，应用于变电站系统中的顺控主 机，应用该方法，当接收到操作信号时，获取所述操作信号中的开关编号；确定与所述开关 编号对应的开关设备，基于所述操作信号中的操作指令控制所述开关设备进行变位，以获 取所述开关设备进行变位的遥信信号；基于所述遥信信号对所述开关设备的开合闸状态进 行判断，得到所述开关设备的第一判断结果；将所述操作信息发送至预设的智能辅助系统， 以触发所述智能辅助系统调用与所述开关设备对应的预设视频摄像机采集所述开关设备 的开合闸状态图片，并基于所述开合闸状态图片对应所述开关设备的开合闸状态进行判 断，得到所述开关设备的第二判断结果；获取所述智能辅助系统反馈的所述第二判断结果， 并基于所述第一判断结果和所述第二判断结果确定所述开关设备的开合闸状态。应用本发 明，顺控主机可基于遥控信号对开关设备的开合闸状态进行判断，得到第一判断结果，并基 于第一判断结果和智能辅助设备对开关设备开合闸状态的第二判断结果，确定开关设备的 开合闸状态，由此，工作人员无需到达现场确定开关设备的开合闸状态，减少确认开关设备 开合闸状态的时间。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 提供的附图获得其他的附图。 图1为本发明实施例提供的一种开关设备开合闸状态的监测方法的方法流程图； 图2为本发明实施例提供的一种开关设备开合闸状态的监测方法的场景实例图； 图3为本发明实施例提供的一种开关设备开合闸状态的监测方法的另一方法流程 图； 8 CN 111600388 A 说　明　书 5/13 页 图4为本发明实施例提供的一种采集到的翻牌器的图像的示例图； 图5为本发明实施例提供的一种翻字牌区域图像的示例图； 图6为本发明实施例提供的一种隔离开关处于合闸状态的示例图； 图7为本发明实施例提供的一种隔离开关处于开闸状态的示例图； 图8为本发明实施例提供的一种开关设备开合闸状态的监测装置的结构示意图。
