技术摘要：
本发明涉及一种可靠性高的无线充电设备，包括主体，所述主体的形状为圆柱形，所述主体竖向设置，所述主体内设有无线充电系统，所述主体内设有稳定机构和散热机构，所述稳定机构包括动力组件和至少四个稳定组件，所述稳定组件以主体的轴线为中心周向均匀分布，所述动力  全部
背景技术：
无线充电器是利用电磁感应原理进行充电的设备，其原理和变压器相似，通过在 发送和接收端各安置一个线圈，发送端线圈在电力的作用下向外界发出电磁信号，接收端 线圈收到电磁信号并且将电磁信号转变为电流，从而达到无线充电的目的。 现有的无线充电器在对手机充电期间，会产生大量的热量，手机长期处于高温环 境下会缩短使用寿命，降低了实用性，不仅如此，当手机在无线充电期间设置为振动模式 时，手机接收信息时会使手机产生振动，而振动会使手机与无线充电器之间产生偏移，导致 无线充电器停止对手机充电，降低了充电的可靠性。
技术实现要素：

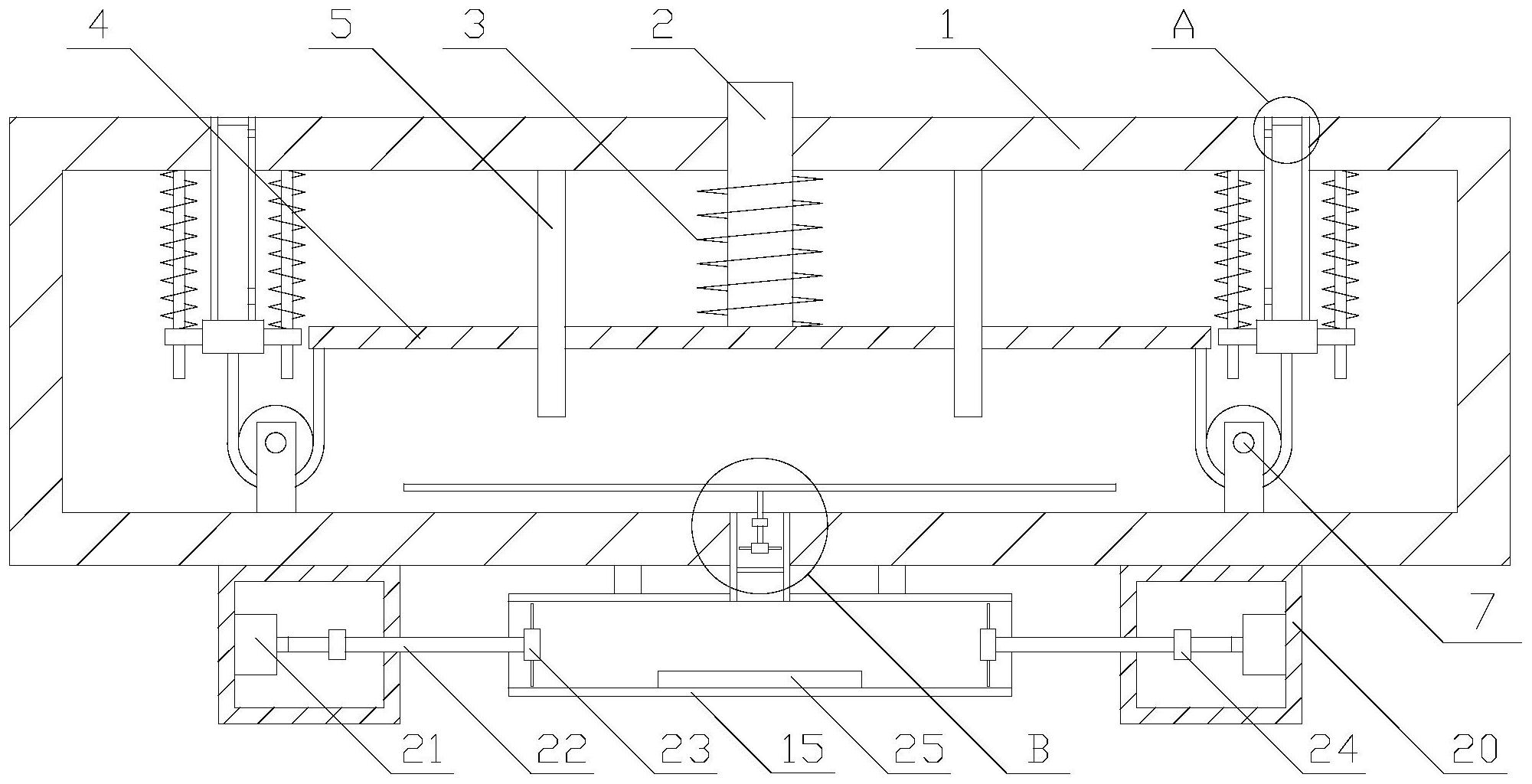

本发明要解决的技术问题是：为了克服现有技术的不足，提供一种可靠性高的无 线充电设备。 本发明解决其技术问题所采用的技术方案是：一种可靠性高的无线充电设备，包 括主体，所述主体的形状为圆柱形，所述主体竖向设置，所述主体内设有无线充电系统，所 述主体内设有稳定机构和散热机构； 所述稳定机构包括动力组件和至少四个稳定组件，所述稳定组件以主体的轴线为 中心周向均匀分布； 所述动力组件包括推杆、第一弹簧、移动盘和两个第一导杆，所述主体的顶部设有 通孔，所述推杆和移动盘均与主体同轴设置，所述推杆穿过通孔，所述推杆与通孔的内壁滑 动且密封连接，所述推杆的顶端与主体内的顶部之间设有间隙，所述移动盘固定在推杆的 底端，所述移动盘的顶部通过第一弹簧与主体内的顶端连接，所述第一导杆与推杆平行，所 述第一导杆以推杆的轴线为中心周向均匀分布，所述移动盘上设有两个导孔，所述导孔与 第一导杆一一对应，所述第一导杆穿过导孔且与导孔的内壁滑动连接，所述第一导杆的顶 端固定在主体内的顶部； 所述稳定组件包括圆孔、连接线、定滑轮、密封块、密封塞、移动管和两个推动单 元，所述圆孔设置在主体的顶部，所述移动管穿过圆孔，所述移动管与圆孔的内壁滑动且密 封连接，所述密封塞的形状为圆柱形且与移动管同轴设置，所述密封塞设置在移动管内的 顶端，所述密封塞与移动管的内壁密封且固定连接，所述密封块与移动管的底端密封且固 定连接，所述连接线的一端固定在移动盘的底部，所述连接线的另一端绕过定滑轮固定在 密封块的底部，所述定滑轮固定在主体内的底部，所述移动管的顶端和密封塞的顶端均与 主体的顶部处于同一平面，所述推动单元以移动管的轴线为中心周向均匀分布； 所述推动单元包括滑块、第二导杆和第二弹簧，所述第二导杆与推杆平行，所述第 二导杆的顶端固定在主体内的顶部，所述滑块套设在第二导杆上，所述滑块的顶部通过第 4 CN 111555468 A 说　明　书 2/6 页 二弹簧与主体内的顶部连接，所述第二弹簧处于拉伸状态； 所述散热机构包括气管、连接管、辅助组件和两个风力组件，所述连接管的轴线与 主体的轴线垂直且相交，所述连接管固定在主体的底部，所述气管与主体平行，所述连接管 的中端通过气管与主体的底部连通，各移动管的靠近推杆轴线的一侧均设有第一连接孔和 第二连接孔，所述第一连接孔和第二连接孔均位于密封塞和密封块之间，所述第一连接孔 位于主体内，所述第二连接孔位于圆孔内，所述辅助组件设置在主体内，所述风力组件设置 在主体的底部，所述连接管位于两个风力组件之间，两个风力组件驱动空气移动至连接管 内； 所述辅助组件包括第一扇叶、转动轴、第一轴承和搅棒，所述转动轴与主体同轴设 置，所述搅棒的轴线与转动轴的轴线垂直且相交，所述第一扇叶位于气管内且安装在转动 轴的底端，所述搅棒的中端固定在转动轴的顶端，所述第一轴承的内圈安装在转动轴上，所 述第一轴承的外圈与气管的内壁固定连接。 作为优选，为了实现空气进入连接管内的效果，所述风力组件包括屏蔽箱、驱动电 机、传动轴、第二扇叶和第二轴承，所述屏蔽箱固定在主体的底部，所述驱动电机和第二轴 承均位于屏蔽箱内，所述屏蔽箱的靠近连接管的一侧设有装配孔，所述传动轴与连接管同 轴设置，所述传动轴穿过装配孔，所述传动轴与装配孔的内壁滑动且密封连接，所述第二扇 叶位于连接管内且安装在传动轴的一端，所述驱动电机与传动轴的另一端传动连接，所述 第二轴承的内圈安装在传动轴上，所述第二轴承的外圈与驱动电机均固定在屏蔽箱的内壁 上。 作为优选，为了提高驱动电机的驱动力，所述驱动电机为伺服电机。 作为优选，为了实现降噪，所述连接管内设有吸音板，所述吸音板位于两个第二扇 叶之间。 作为优选，为了减小通孔内壁与推杆之间的间隙，所述通孔的内壁上涂有密封脂。 作为优选，为了实现缓冲和减振，所述推杆的制作材料为橡胶。 作为优选，为了减小移动盘与第一导杆之间是摩擦力，所述第一导杆上涂有润滑 油。 作为优选，为了便于第一导杆的安装，所述第一导杆的两端均设有倒角。 作为优选，为了防尘，所述气管内安装有滤网。 作为优选，为了提高收集与主体顶部之间的摩擦力，所述主体的顶部设有防滑纹。 本发明的有益效果是，该可靠性高的无线充电设备通过稳定机构提高了充电的稳 定性，防止手机因位移过大而无法正常充电，与现有的稳定机构相比，该稳定机构还实现了 堵住第二连接孔的效果，防止杂质进入第二连接孔，实用性更强，不仅如此，还通过散热机 构实现了散热的功能，与现有的散热机构相比，通过将空气从第二连接孔喷出，可以使手机 受到向着靠近推杆轴线方向的作用力，从而可以进一步提高手机的稳定性，实用性更强。 附图说明 下面结合附图和实施例对本发明进一步说明。 图1是本发明的可靠性高的无线充电设备的结构示意图； 图2是本发明的可靠性高的无线充电设备的稳定组件的结构示意图； 5 CN 111555468 A 说　明　书 3/6 页 图3是图1的A部放大图； 图4是图1的B部放大图； 图中：1.主体，2.推杆，3.第一弹簧，4.移动盘，5.第一导杆，6.连接线，7.定滑轮， 8.密封块，9.密封塞，10.移动管，11.滑块，12.第二导杆，13.第二弹簧，14.气管，15.连接 管，16.第一扇叶，17.转动轴，18.第一轴承，19.搅棒，20.屏蔽箱，21.驱动电机，22.传动轴， 23.第二扇叶，24.第二轴承，25.吸音板，26.滤网。
