一种应急道路指示牌


技术摘要:
本发明公开了一种应急道路指示牌,包括支柱和指示牌,支柱的内壁固定安装有驱动电机,所述驱动电机的活动端外圆柱面设有槽位多个,且槽位沿着其轴向错落布置,所述驱动电机的活动端活动安装有环套,环套的外圆柱面固定安装有推杆,且环套的内圆柱面固定安装有挡板,所  全部
背景技术:
指示牌的作用是为人们指引道路方向使用的,而应急指示牌是用于诱导人们在事 故时采取合理正确的行动,可以更有效地帮助人们在浓烟弥漫的情况下,及时识别疏散位 置和方向,迅速沿应急指示牌指示顺利疏散;而在景区和商场等大型娱乐场所中,通常一个 支柱上设有多个道路指示牌,用于指引不同的路径,现有的应急指示牌在使用时存在一定 的弊端,首先,人员在看到多个指示牌时需要进行阅读和判读,然后在应急状态下进行判断 走哪一条路,非常不直观,并且现有的应急指示牌的大小受到了限制,易不容易发现,用户 在心神错乱时容易做出错误的选择。因此,我们提出一种应急道路指示牌。
技术实现要素:

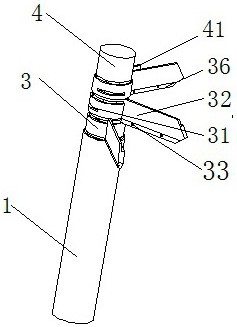

本发明的主要目的在于提供一种应急道路指示牌,通过在应急状态下,所以指示 牌均指向同一方位,并且所有的指示牌内部设有电路,当所有指示牌相互之间连通时,电路 闭合,每个指示牌中部的显示屏均亮起,进而显目的为游客进行指路。 为实现上述目的,本发明采取的技术方案为: 一种应急道路指示牌,包括支柱和指示牌,支柱的内壁固定安装有驱动电机,所述驱动 电机的活动端外圆柱面设有槽位多个,且槽位沿着其轴向错落布置,所述驱动电机的活动 端活动安装有环套,环套的外圆柱面固定安装有推杆,且环套的内圆柱面固定安装有挡板, 所述挡板活动安装于槽位内,所述指示牌沿着支柱的轴向紧密布置有多个,且指示牌之间 呈阶梯轴套间隙配合,所述指示牌的外圆柱面设有孔位,且孔位与推杆为活动安装,所述指 示牌的外圆柱面固定连接有指示板,所述指示板的一侧面下端设有连接孔,所述指示板的 另一侧面上端设有连接柱,所述连接孔与相邻指示板的连接柱安装,所述指示板内埋有电 路,且指示板的中部设有显示屏,所述驱动电机的上端固定安装有电池箱,所述电池箱内安 装有控制器,电池箱内的电池与驱动电机、显示屏和控制器均为电性连接。 进一步的,所述孔位为条形孔位,且孔位沿着指示牌的周向布置。 进一步的,所述连接孔和连接柱处均设有凹槽。 进一步的,所述电池箱的外圆柱面设有搭板。 与现有技术相比,本发明具有如下有益效果:通过在应急状态下,驱动电机带动环套转 动,然后环套的推杆推动指示牌转动,指示牌旋转的角度可根据事先计算通过调整槽位、挡 板和孔位的位置进行设计,使得所有指示牌旋转一定的角度后均指向同一方位,即应急方 位,并且所有的指示牌内部设有电路,当所有指示牌相互之间连通时,电路闭合,每个指示 牌中部的显示屏均亮起,进而显目的为游客进行指路;本应急道路指示牌设计巧妙,在应急 3 CN 111593683 A 说 明 书 2/3 页 状态下只为游客指引一个方位,不会误导游客,同时多个指示牌的显示屏凑出的标语更为 明显,容易被游客发现,使得本指示牌具有很好的指引作用。 附图说明 图1为本发明应急道路指示牌的初始位置结构示意图。 图2为本发明应急道路指示牌的应急状态结构示意图。 图3为本发明应急道路指示牌的指示牌结构示意图。 图4为本发明应急道路指示牌的驱动电机结构示意图。 图5为本发明应急道路指示牌的电路图。 图6为本发明应急道路指示牌的正视图。 图7为本发明应急道路指示牌的剖视图。 图中:1、支柱;2、驱动电机;21、槽位;22、环套;23、推杆;24、挡板;3、指示牌;31、孔 位;32、指示板;33、连接孔;34、连接柱;35、显示屏;36、凹槽;4、电池箱;41、搭板;5、电路;6、 控制器。
