技术摘要：
根据本发明的穿孔卡钥匙推式门锁包括壳体、钥匙插入部件、操作杆、钥匙识别部件和传动部件。钥匙插入部件具有插入其中的穿孔卡钥匙，并由壳体引导以在插入和推动穿孔卡钥匙的方向上移动，并且在与穿孔卡的推动方向相反的方向上受到弹力。操作杆由壳体支撑，从而可以正  全部
背景技术：
通常，门锁是安装在门上并被配置为根据用户的操作将门锁定到门框或解除门的 锁定状态的设备。近来，为了提高安全可靠性和使用便利性，采用密码输入方法，指纹识别 方法和射频(RF)方法的数字门锁的使用正在逐渐扩大。当发生电路故障或断电时，这些数 字门锁可能无法用作门锁。 同时，在韩国注册专利第0528505号中已经公开了卡钥匙识别方法的示例。根据该 技术，提供了形成有多个穿孔的形式的卡，并且当形成为从门锁装置内的可移动板突出的 冲头和穿孔并相互匹配时，门锁设备从锁定状态解除。但是，传统的穿孔式卡很容易被复 制，因此具有安全性较弱的缺点。为了解决这种问题，本申请人提出了在韩国注册专利 No.1262790中公开的诸如“用于解除锁定状态的穿孔卡钥匙和穿孔卡钥匙识别装置”之类 的技术。
技术实现要素：

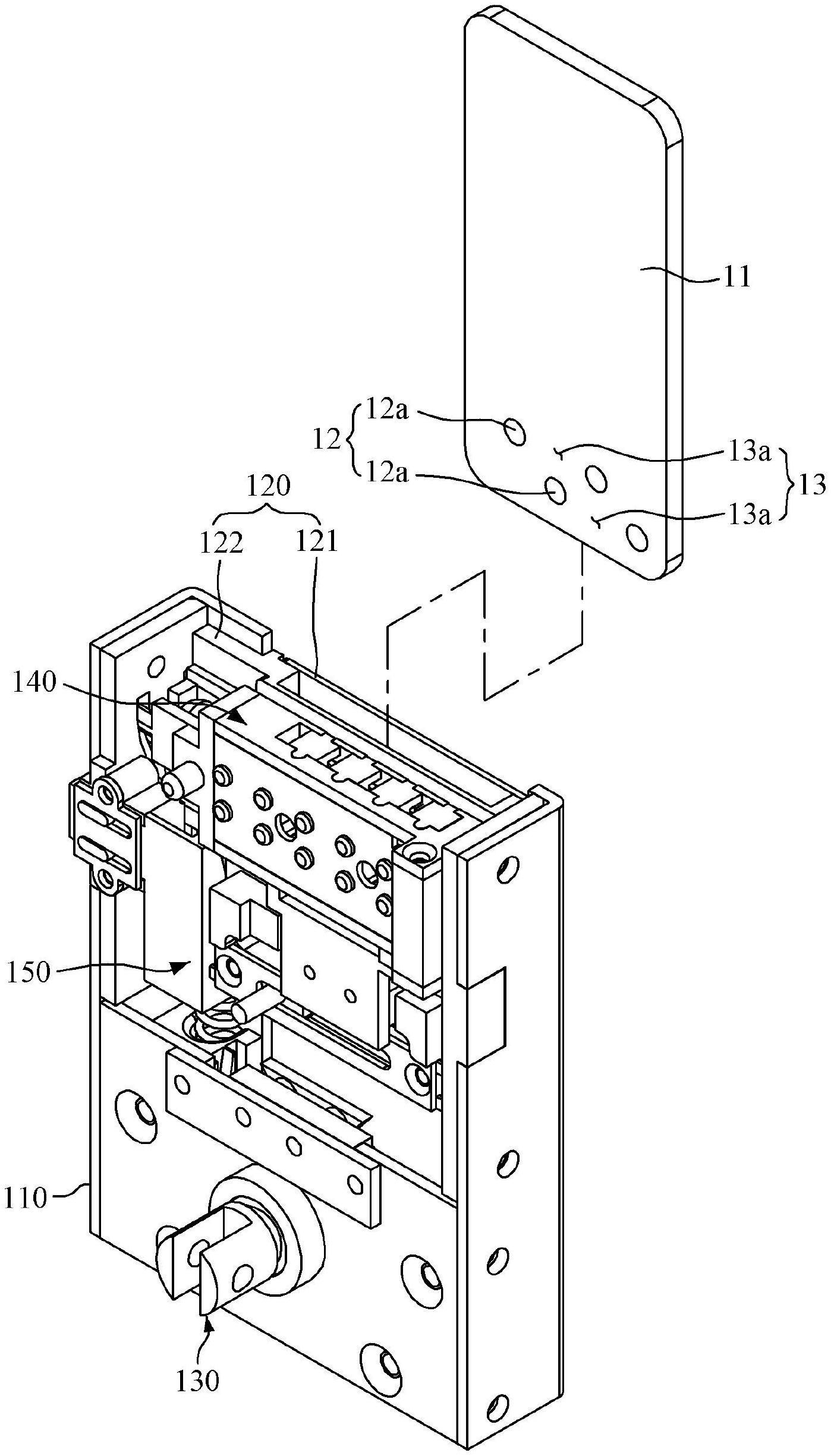

[技术问题] 本发明旨在提供一种穿孔卡钥匙推式门锁，其能够提高安全性和使用便利性。 [技术方案] 本发明的一个方面提供了一种穿孔卡钥匙推式门锁，其配置成识别穿孔卡钥匙， 该穿孔卡钥匙包括卡体，穿过卡体形成的穿孔图案以及形成在卡体的一个表面上的未穿孔 图案，并且门锁包括壳体、钥匙插入部、操作杆、钥匙识别部件和传动部件。钥匙插入部件供 穿孔卡钥匙插入其中，并且钥匙插入部件由壳体引导以在插入并推动穿孔卡钥匙的方向上 移动，并且在与推动穿孔卡钥匙的方向相反的方向上向钥匙插入部件提供弹力。操作杆由 壳体支撑以可正向和反向旋转，从而锁定或解锁锁定组件。在穿孔卡钥匙的推动过程中，钥 匙识别部件对穿孔卡钥匙的穿孔图案和未穿孔图案进行识别操作。当通过钥匙识别部件成 功识别出穿孔卡钥匙时，传动部件将穿孔卡钥匙的推动操作作为操作杆的正向和反向旋转 操作来传递。 [有益效果] 根据本发明，有效的穿孔卡钥匙可以仅通过穿孔卡钥匙的推动操作来识别，而无 需用户旋转门锁手柄，使得可以将操作杆从锁定位置切换到解锁位置，或从解锁位置切换 到锁定位置，从而提高了安全性和使用便利性。 附图说明 图1是根据本发明的一个实施例的穿孔卡钥匙推式门锁的透视图。 5 CN 111601939 A 说　明　书 2/10 页 图2是示出的图1的穿孔卡钥匙推式门锁的透视图，使得操作杆可见。 图3是图1中的穿孔卡钥匙推式门锁的分解立体图。 图4是图3中的部分“A”的放大透视图。 图5是图3中的钥匙识别部件的分解立体图。 图6和图7是用于描述操作引导移动部件的操作的视图。 图8和图9是用于描述图案滑动件的操作的视图。 图10和图11是用于描述当成功识别出穿孔卡钥匙时图案滑动件移动部件的操作 的视图。 图12是用于描述在图10中当穿孔卡钥匙的识别失败时图案滑动件移动部件的操 作的视图。 图13和图14是用于描述升降块链接部件的操作的视图。 图15是固定切换块和移动切换块的分解透视图。 图16至图19是用于描述位置切换部件的操作的视图。 图20是示出确认门锁是否被锁定的显示驱动部件的一个实施例的图。
