技术摘要：

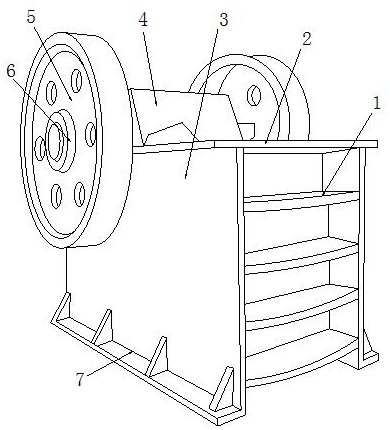

本发明公开了一种用矿山总破碎机，其结构包括：隔层柜槽、顶盖板、破碎机箱槽、入料滑槽、皮带铰轮盘、三角锤架啮盘、基座角条板，本发明实现了运用皮带铰轮盘与三角锤架啮盘相配合，通过皮带铰轮盘绕压外框环运用三角配重块碾压弧面形成破碎沉降压覆效果，让环面内的  全部
背景技术：
矿山的开采利用，使矿石内成分可以有效破碎被工程师提炼成加强筋等建筑材料 适配加工，也方便化学研究矿物质包含的有机物，使破碎机对矿山逐步材料破碎调配各个 行业使用操作需求，目前技术公用的待优化的缺点有： 矿山的砂石粉碎粒对辊转破碎造成垫护打滑操作，使双辊和对辊操作造成冲击滑拉垫 转整体环锤压力，导致鹅卵石矿区的光滑面矿石持续打滑空转破碎，让整个矿山的穿凿加 工进程降低，且对破碎质量的滑面得不到有效的研磨加工，造成后期矿石碎屑的尖端配合 弧面打滑刮花破碎筒内壳体，对机架内槽的持续震荡破碎产生反冲击力的刮花内机架部件 现象。
技术实现要素：
针对现有技术存在的不足，本发明目的是提供一种用矿山总破碎机，以解决矿山 的砂石粉碎粒对辊转破碎造成垫护打滑操作，使双辊和对辊操作造成冲击滑拉垫转整体环 锤压力，导致鹅卵石矿区的光滑面矿石持续打滑空转破碎，让整个矿山的穿凿加工进程降 低，且对破碎质量的滑面得不到有效的研磨加工，造成后期矿石碎屑的尖端配合弧面打滑 刮花破碎筒内壳体，对机架内槽的持续震荡破碎产生反冲击力的刮花内机架部件现象的问 题。 为了实现上述目的，本发明是通过如下的技术方案来实现：一种用矿山总破碎机， 其结构包括：隔层柜槽、顶盖板、破碎机箱槽、入料滑槽、皮带铰轮盘、三角锤架啮盘、基座角 条板，所述三角锤架啮盘安装于皮带铰轮盘的内部并且轴心共线，所述基座角条板设有两 个并且分别焊接在破碎机箱槽底部的左右两侧，所述隔层柜槽嵌套于破碎机箱槽的前侧， 所述入料滑槽插嵌在顶盖板顶面的后侧，所述顶盖板紧贴于破碎机箱槽的顶面上，所述皮 带铰轮盘设有两个并且分别安装于破碎机箱槽的左右上角，所述三角锤架啮盘设有轴承 环、辊磨翅片板、梯度活塞架、内球缸槽、齿纹弧板道、外框环、三角配重块，所述轴承环与辊 磨翅片板扣合在一起并且处于同一竖直面上，所述辊磨翅片板与三角配重块采用间隙配 合，所述三角配重块与梯度活塞架机械连接，所述三角配重块与内球缸槽采用过盈配合，所 述内球缸槽通过齿纹弧板道与外框环扣合在一起并且轴心共线，所述三角配重块与齿纹弧 板道机械连接，所述外框环安装于皮带铰轮盘的内部并且处于同一竖直面上。 为优化上述技术方案，进一步采取的措施为： 作为本发明的进一步改进，所述辊磨翅片板由横撞辊转块、齿槽扇板、辊磨轮板座组 成，所述横撞辊转块设有两个并且安装于齿槽扇板的左侧，所述齿槽扇板嵌套于辊磨轮板 座的顶部上并且处于同一竖直面上。 作为本发明的进一步改进，所述横撞辊转块由滑梭框架道、辊转球珠、桁架板、网 3 CN 111589526 A 说　明　书 2/5 页 格柱块组成，所述滑梭框架道插嵌在辊转球珠的内部并且轴心共线，所述辊转球珠与桁架 板扣合在一起，所述架板安装于网格柱块的内部。 作为本发明的进一步改进，所述辊磨轮板座由压板架、扇刷轮环、夹板托座、斜磨 砂梯板组成，所述压板架与扇刷轮环扣合在一起并且处于同一竖直面上，所述扇刷轮环与 夹板托座机械连接，所述斜磨砂梯板插嵌在扇刷轮环的底部下。 作为本发明的进一步改进，所述梯度活塞架由锤压活塞块、活塞缸、滑片吊杆组 成，所述锤压活塞块与活塞缸采用过盈配合，所述活塞缸与滑片吊杆机械连接并且处于同 一斜线上。 作为本发明的进一步改进，所述锤压活塞块由隔垫立板、活塞轮块、反钩锤杆、配 重压块组成，所述隔垫立板插嵌在活塞轮块的内部，所述活塞轮块嵌套于反钩锤杆的顶部 上，所述反钩锤杆、配重压块扣合在一起并且相互垂直。 作为本发明的进一步改进，所述齿纹弧板道由破碎齿轮、凸垫锥齿条、砂纹弧扣板 组成，所述凸垫锥齿条与砂纹弧扣板嵌套成一体并且处于同一弧面上，所述砂纹弧扣板与 破碎齿轮机械连接。 作为本发明的进一步改进，所述破碎齿轮由椭球弯杆架、破碎刀板、齿轮环盘、内 轴撑环组成，所述椭球弯杆架与破碎刀板均设有两个以上并且交替围绕齿轮环盘的圆心插 嵌成一体，所述齿轮环盘与内轴撑环机械连接并且轴心共线。 作为本发明的进一步改进，所述滑梭框架道为横向槽道带限位立杆和滑块框的框 架滑道结构，方便横向翻转撞击形成一个惯性滑梭块叠加冲击破碎效果，保障扇板铰压的 扫刷研磨效率。 作为本发明的进一步改进，所述扇刷轮环为右上角带扇板整体内衬环槽的环框架 结构，方便配合轮引形成扇板垫压的沉重辊转破碎效果，方便对辊操作的机体联动性。 作为本发明的进一步改进，所述反钩锤杆为中通实现柱杆底部套接弯杆尼龙块的 组合杆件结构，方便底端弧面均匀受力辊压矿石，保障梯度活塞杆的交互式锤击操作效果。 作为本发明的进一步改进，所述破碎刀板为边侧带刀刃夹角槽的薄刀板结构，方 便破碎操作使可以在夹角槽形成节点击穿破碎和整体矿石刀面平整铡切效果。 有益效果 本发明一种用矿山总破碎机，工作人员通过将挖掘机和装载机采集的矿石倒入入料滑 槽内穿过顶盖板进入破碎机箱槽中，通过隔层柜槽与基座角条板的架护，保障整体机箱抗 震的稳定性，再通过皮带铰轮盘铰压拉动绕转三角锤架啮盘的外框环顶转三角配重块，让 齿纹弧板道边沿包压轴承环适配辊磨翅片板进行回转，使横撞辊转块的滑梭框架道在辊转 球珠内配合桁架板架护拉动网格柱块牵引齿槽扇板回转形成横刷撞击破碎矿石的效果，再 通过辊磨轮板座的压板架插接扇刷轮环顶衬夹板托座与斜磨砂梯板形成月牙缝滑面细加 工研磨破碎鹅卵石的效果，使梯度活塞架的锤压活塞块的在活塞缸配合滑片吊杆牵拉上下 联动，让隔垫立板插接的活塞轮块咬合反钩锤杆吊装配重压块在内球缸槽内多杆交替梯度 沉降破碎锤击，使矿山汇总的矿石采集数量可以连续性破碎在机体内用不同的方式进行粗 加工承接给边沿精加工得到矿粉输出成品，提升矿石破碎的精细机动性。 本发明操作后可达到的优点有： 运用皮带铰轮盘与三角锤架啮盘相配合，通过皮带铰轮盘绕压外框环运用三角配重块 4 CN 111589526 A 说　明　书 3/5 页 碾压弧面形成破碎沉降压覆效果，让环面内的刚性抗压通过齿纹弧板道形成粗糙结渣面的 破碎反冲效果，让回转的惯性碎屑得到有效的刨切磨面输出，从而顶转辊压量的均匀度和 矿山破碎的物料连续性，提升加工进程和效率，也改变内机架对辊和双辊压力的打滑力度， 形成梯度活塞架的锤压切面，让总破碎机可以从粗加工的到精加工研磨形成一体化配合联 动破碎效果，也养护内部件。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述中的附图作详 细地介绍，以此让本发明的其它特征、目的和优点将会变得更明显： 图1为本发明一种用矿山总破碎机的结构示意图。 图2为本发明三角锤架啮盘、辊磨翅片板、梯度活塞架、齿纹弧板道详细的侧剖结 构示意图。 图3为本发明横撞辊转块工作状态的侧视结构示意图。 图4为本发明辊磨轮板座工作状态的侧剖结构示意图。 图5为本发明锤压活塞块工作状态的侧视放大结构示意图。 图6为本发明破碎齿轮工作状态的侧剖放大结构示意图。 附图标记说明：隔层柜槽-1、顶盖板-2、破碎机箱槽-3、入料滑槽-4、皮带铰轮盘- 5、三角锤架啮盘-6、基座角条板-7、轴承环-6A、辊磨翅片板-6B、梯度活塞架-6C、内球缸槽- 6D、齿纹弧板道-6E、外框环-6F、三角配重块-6G、横撞辊转块-6B1、齿槽扇板-6B2、辊磨轮板 座-6B3、滑梭框架道-6B11、辊转球珠-6B12、桁架板-6B13、网格柱块-6B14、压板架-6B31、扇 刷轮环-6B32、夹板托座-6B33、斜磨砂梯板-6B34、锤压活塞块-6C1、活塞缸-6C2、滑片吊杆- 6C3、隔垫立板-6C11、活塞轮块-6C12、反钩锤杆-6C13、配重压块-6C14、破碎齿轮-6E1、凸垫 锥齿条-6E2、砂纹弧扣板-6E3、椭球弯杆架-6E11、破碎刀板-6E12、齿轮环盘-6E13、内轴撑 环-6E14。
