技术摘要：
本发明公开了一种基于智能家居系统的视触融合设备，包括窗户主体，所述窗户主体中设置有转动空间，所述转动空间中可转动地设置有向右延伸的传动轴，所述转动空间右侧设置有传动腔，且所述传动轴右端可转动地贯穿所述传动腔，通过感受器对雨滴以及灰尘的感应自动打开动  全部
背景技术：
智能家居是以住宅为平台，将家居生活有关的设施集成，，提升家居安全性、便利 性、舒适性、艺术性，并实现环保节能的居住环境，传统的窗户清洁往往采用人工的方式进 行，工作量较大，同时存在一定的安全隐患，尤其是在对高层住宅进行清洁时，常常由于清 洁人员的一时疏忽发生高空坠落等等安全事故，现有的一些清洁设备，智能化程度较低，无 法自动对灰尘或者雨滴进行自动感应，同时常常在窗户处于解锁状态下运行，附近存在婴 幼儿或者老年人时容易发生危险，安全系数较低。
技术实现要素：

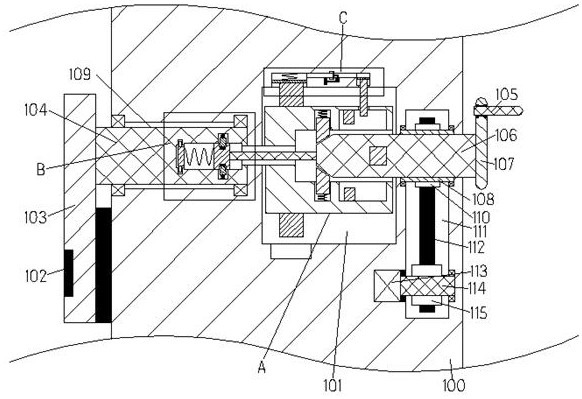

本发明的目的在于提供一种基于智能家居系统的视触融合设备，用于克服现有技 术中的上述缺陷。 根据本发明的一种基于智能家居系统的视触融合设备，包括窗户主体，所述窗户 主体中设置有转动空间，所述转动空间中可转动地设置有向右延伸的传动轴，所述转动空 间右侧设置有传动腔，且所述传动轴右端可转动地贯穿所述传动腔，所述传动腔左端壁中 固定设置有动力电机，且所述动力电机通过带轮组与所述传动轴连接，所述转动空间中可 转动地设置有翻转块，所述转动空间中通过固定安装在所述翻转块外表面的凸轮进行解 锁，并与液压组件相连，所述翻转块中设置有翻转腔，且所述传动轴左端可转动地伸入所述 翻转腔中，所述传动轴通过传动块组件带动所述翻转块转动，所述窗户主体中设置有开口 向左的传动空间，所述传动空间中可转动地设置有传动块，且所述传动轴左端固定设置有 向左延伸的传动杆，且所述所述传动杆左端可滑动地伸入所述传动块中并通过梯形块组件 带动所述传动块转动，进而带动除尘雨刷转动。 进一步的技术方案，所述动力电机右端动力连接有向右延伸的动力轴，且所述动 力轴右端与所述传动腔右端壁转动配合连接，所述传动腔中设置有固定安装在所述动力轴 外表面的传动带轮，所述传动腔左右端壁之间可转动地设置有花间套筒，且所述传动轴可 转动地穿过所述花间套筒并与所述花间套筒花键配合，所述传动腔中设置有固定安装在所 述花间套筒外表面的从动带轮，所述传动带轮与所述从动带轮之间动力连接有传动带。 进一步的技术方案，所述翻转腔上下端壁中均连通设置有弹簧腔，所述弹簧腔中 可滑动地设置有梯形块，所述梯形块远离所述传动轴的端面与所述弹簧腔远离所述传动轴 的端壁之间固定设置有第一弹簧，所述翻转腔中设置有固定安装在所述传动轴前后端面的 传动块，所述翻转腔内壁中连通设置有联动空间，所述联动空间上下端壁均固定设置有从 动块，且在窗门处于锁定状态时所述传动块与所述从动块左右错开。 进一步的技术方案，所述转动空间中设置有固定安装在所述翻转块外表面的凸 轮，所述转动空间下端壁中连通设置有滑槽，所述转动空间上端壁中连通设置有左液压空 4 CN 111568289 A 说　明　书 2/5 页 间，所述左液压空间中可滑动地设置有左液压板，所述左液压板上端面与所述左液压空间 上端壁之间连通设置有第二弹簧，所述左液压空间右侧设置有右液压空间，所述右液压空 间中可滑动的设置有右液压板，所述右液压板下端固定连接有向下延伸的液压杆，且所述 液压杆下端可滑动地伸入所述联动空间中，所述左液压空间与所述右液压空间之间连通设 置有液压管道，所述液压管道上下端壁中均连通设置有卡槽，上下两个卡槽中均可转动地 设置有隔断块，所述液压管道下端壁中连通设置有开口槽，所述开口槽中可滑动的设置有 连接杆，所述液压管道中设置有固定安装在所述连接杆左端的推动杆，所述连接杆左端面 与所述开口槽左端壁之间固定设置有第三弹簧，所述液压管道下端壁中连通设置有凹槽， 所述凹槽中可滑动地设置有连接块，所述连接块下端面与所述凹槽下端壁之间固定设置有 第四弹簧，所述连接块中设置有开口向右的三角槽，所述凹槽与所述开口槽之间可滑动地 设置有传动杆，且所述传动杆左端与所述所述三角槽相配合，所述传动杆右端与所述连接 杆固定连接。 进一步的技术方案，所述传动块中设置有传动腔，所述传动腔中可滑动地设置有 配合块，且所述传动轴左端伸入所述传动腔中并与所述配合块固定连接，所述传动腔上下 端壁中均连通设置有连通槽，所述连通槽中可滑动地设置有梯形块，所述梯形块远离所述 配合块的端面与所述连通槽远离所述配合块的端壁之间固定设置有第五弹簧，所述配合块 上下端壁中均连通设置有与所述梯形块存在配合关系的卡槽，所述传动腔左端壁中连通设 置有连接空间，所述连接空间中可转动地设置有转动块，所述转动块右端面与所述配合块 左端面之间固定设置有第六弹簧，所述连接空间内壁中连通设置有环形槽，所述环形槽中 可滑动地设置有与所述转动块固定连接的限位块。 进一步的技术方案，所述窗户主体左侧设置有固定安装在所述传动块左端的清洁 雨刷。 进一步的技术方案，所述除尘雨刷左端面中固定设置有感受器，且所述感受器与 所述动力电机信号连接。 进一步的技术方案，所述卡槽远离所述梯形块的端壁中固定设置有传感器，且所 述传感器与所述动力电机信号连接。 进一步的技术方案，所述传动轴右端伸出所述窗户主体并固定连接有转盘，所述 转盘右端面中可转动地设置有摇杆。 本发明的有益效果是：本发明结构简单，操作方便，通过感受器对雨滴以及灰尘的 感应自动打开动力电机进行清洁，使设备运行更加智能化，同时根据传感器发出的信号对 动力电机的开关进行操控，防止动力电机在窗户处于解锁状态时运行，更具安全性，同时防 止清洁过程中灰尘落到房内的可能性，更具人性化，通过设备的运行自动进行清洁，无需人 工在旁进行辅助，解放人力，更加适应高层住户的使用，为高层住户清洁卫生提供了一种安 全可靠的方式。 附图说明 图1是本发明的一种基于智能家居系统的视触融合设备内部整体结构示意图； 图2是本发明图1中A处的局部放大示意图； 图3是本发明中转动块处侧视方向结构示意图； 5 CN 111568289 A 说　明　书 3/5 页 图4是本发明中解锁凸轮处侧视方向结构示意图； 图5是本发明图1中B处的局部放大示意图； 图6是本发明图1中C处的局部放大示意图。
