技术摘要：
本发明涉及一种洗漱台，尤其涉及一种可防止交叉感染的医用洗漱台。技术问题是如何设计一种在使用时能够对洗漱台进行处理，避免病人使用后产生交叉感染的可防止交叉感染的医用洗漱台。一种可防止交叉感染的医用洗漱台，包括有台架，其顶部两侧均连接有圆筒，所述两侧圆  全部
背景技术：
随着现代社会的不断发展，人们生活水平的提高，洗漱台是生活中必不可少的组 成部分，不论在家庭中或是一些医院乃至酒店的公用卫生间都会设置洗漱台，洗漱台多在 人们刷牙洗脸时使用，偶尔也会用来清洗内衣或是内裤之类的衣物。 经检索，授权专利公开号为CN107842069A的专利，公开了一种移动式洗漱台，移动 式洗漱台包括架体、洗漱台台面和台面盖板，洗漱台台面安装于架体的上部，洗漱台台面上 安装有洗脸盆，洗脸盆底部的通孔中安装有下水管，洗漱台台面的一个端角处设置有向下 凹陷的内凹部，洗漱台台面靠近洗脸盆边缘的位置设置有水龙头放置槽，水龙头放置槽内 安装有可伸缩水龙头。上述专利存在以下不足：在使用时不适合在医院内部的病房内使用， 由于病房内的病人较多，在使用时及其容易产生交叉感染。
技术实现要素：

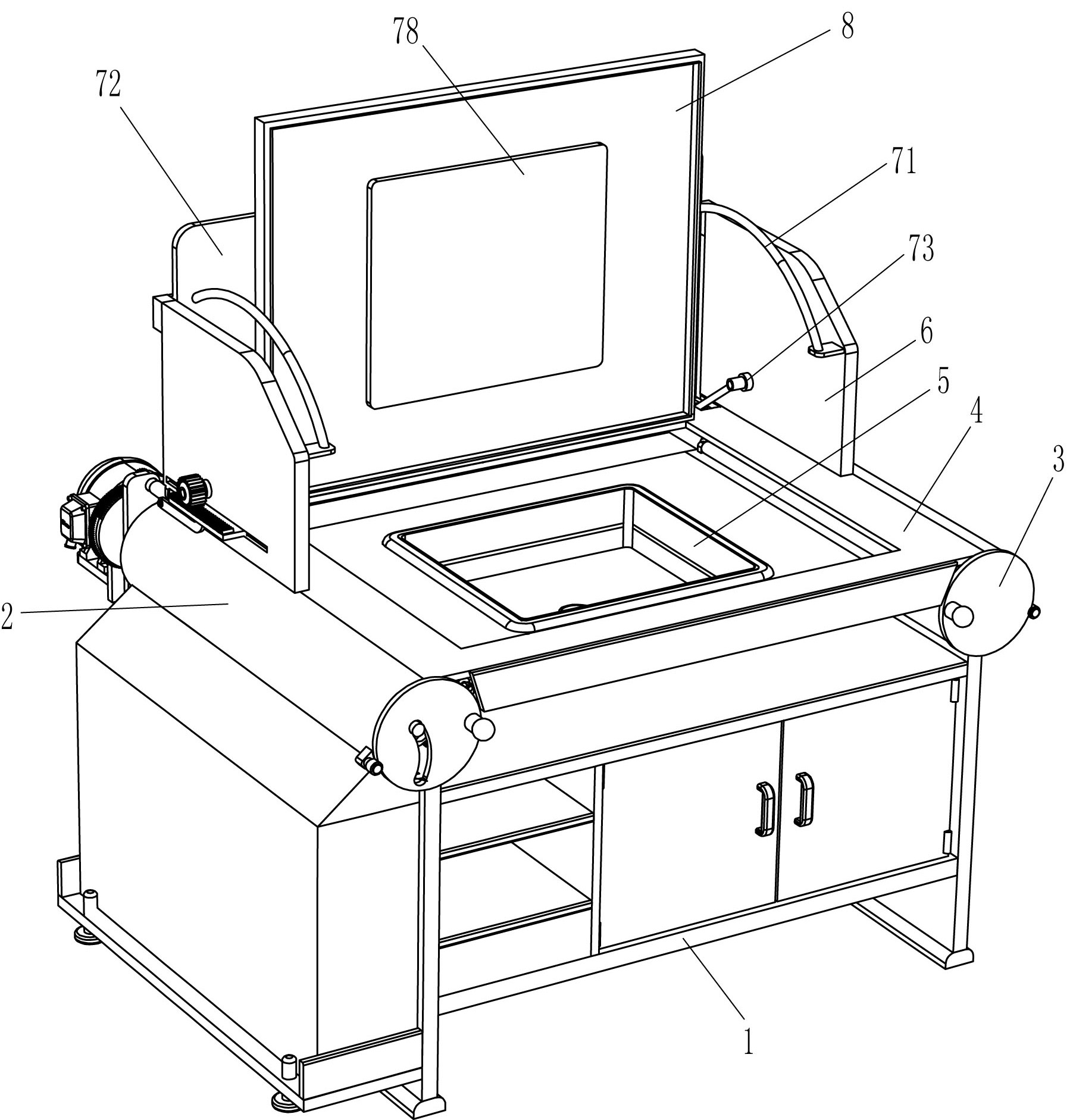

为了克服上述专利在使用时不适合在医院内部的病房内使用，由于病房内的病人 较多，在使用时及其容易产生交叉感染的缺点，技术问题：提供一种在使用时能够对洗漱台 进行处理，避免病人使用后产生交叉感染的可防止交叉感染的医用洗漱台。 技术方案如下：一种可防止交叉感染的医用洗漱台，包括有台架，其顶部两侧均连 接有圆筒，所述两侧圆筒上均转动式连接有盖板，所述两侧圆筒上部之间安装有台板；洗漱 盆，其嵌入式安装在台架顶部中间；侧板，其为两块设置，所述两块侧板分别连接在台架顶 部两侧；套膜组件，其设置在台板与侧板之间；薄膜切割组件，其设置在套膜组件上。 可选地，套膜组件包括有弧形导杆，其为两根设置，所述两根弧形导杆分别连接在 两侧侧板上，所述两侧弧形导杆之间滑动式连接有固定板，所述固定板两侧与两侧侧板之 间铰接连接有第一连杆；气缸，其安装在固定板下部；滑动架，其为两个设置，所述两个滑动 架分别滑动式连接在固定板上部两侧，所述两侧滑动架上均铰接连接有第二连杆，所述气 缸的伸缩杆与两侧的第二连杆铰接连接，所述两侧滑动架穿过固定板之间连接有剪叉式升 降架；套膜座，其连接在剪叉式升降架上，所述套膜座与洗漱盆滑动配合。 可选地，薄膜切割组件包括有第一压缩弹簧，其为两个设置，所述两个第一压缩弹 簧分别连接在套膜座两侧，所述两侧第一压缩弹簧末端之间连接有平板，所述平板中部开 有导向孔，导向孔大小与套膜座对应，所述套膜座通过导向孔与平板滑动配合；矩形刀片， 其连接在平板上，所述平板与台板滑动配合。 可选地，还包括有收卷机构，收卷机构包括有安装架，其安装在台架后侧上部，所 述安装架上安装有减速电机，所述靠近减速电机的盖板上开有导向槽；主动辊，其转动式连 接在靠近减速电机的圆筒内下部，所述主动辊与减速电机的输出轴连接；导向架，其为两个 设置，所述两个导向架分别连接在靠近减速电机的圆筒内上部两侧，所述导向架内滑动式 4 CN 111549862 A 说　明　书 2/4 页 连接有导向块，所述导向块与导向架组件连接有第二压缩弹簧，前侧导向块上连接有连接 柱，所述连接柱与导向槽滑动配合；从动辊，其转动式连接在两块导向块之间；传动齿轮，其 为两个设置，所述两个传动齿轮分别连接在主动辊与从动辊上；储料斗，其连接在靠近减速 电机的圆筒下部。 可选地，还包括有传动机构，传动机构包括有第一圆柱齿轮，其连接在减速电机的 输出轴上，所述安装架上部转动式连接有转轴，所述转轴上连接有全齿齿轮和五分之一缺 齿轮，所述全齿齿轮与第一圆柱齿轮啮合；滚筒凸轮，其转动式连接在安装架上部，所述滚 筒凸轮上连接有第二圆柱齿轮；齿条，其滑动式连接在靠近减速电机的侧板上；小齿轮，其 转动式连接在靠近减速电机的第一连杆上，所述小齿轮与齿条啮合；连接杆，其连接在齿条 底部，所述连接杆与滚筒凸轮滑动配合。 可选地，还包括有放置座，其连接在台架靠近储料斗的一侧下部，所述放置座上通 过螺纹连接有限位螺杆；收集框，其放置在放置座内，所述收集框顶部的入料口对准储料斗 的出料口。 本发明具有如下优点：1.本发明能够通过套模组件和薄膜切割组件的配合将塑料 薄膜套在洗漱盆上，病患在使用时不会直接与洗漱盆接触，使用完毕后可以直接将塑料薄 膜撕下，如此，就能够有效的避免交叉感染的发生，有效的解决了上述专利中存在的技术问 题。 2.本发明在操作时能够通过收卷机构辅助套膜组件将薄膜套在洗漱盆上，不需要 由人工拉动塑料薄膜，有效的节省了人力。 3.本发明在操作时能够通过传动机构来驱动套膜组件和薄膜切割组件的运作，不 需要人工来操作，有效的节省了人力。 附图说明 图1为本发明前视的立体结构示意图。 图2为本发明后视的立体结构示意图。 图3为本发明工作时的立体结构示意图。 图4为本发明后视的立体结构示意图。 图5为本发明薄膜切割组件的立体结构示意图。 图6为本发明收卷机构的第一种立体结构示意图。 图7为本发明收卷机构的第二种立体结构示意图。 图8为本发明传动机构局部结构的立体结构示意图。 图中附图标记的含义：1：台架，2：圆筒，3：盖板，4：台板，5：洗漱盆，6：侧板，7：套膜 组件，71：弧形导杆，72：固定板，73：第一连杆，74：气缸，75：滑动架，76：第二连杆，77：剪叉 式升降架，78：套膜座，8：薄膜切割组件，81：第一压缩弹簧，82：平板，83：导向孔，84：矩形刀 片，9：收卷机构，90：导向槽，91：安装架，92：减速电机，93：主动辊，94：导向架，95：导向块， 96：第二压缩弹簧，97：从动辊，98：传动齿轮，99：储料斗，10：传动机构，100：第一圆柱齿轮， 101：全齿齿轮，102：五分之一缺齿轮，103：滚筒凸轮，104：第二圆柱齿轮，105：齿条，106：小 齿轮，107：连接杆，11：放置座，12：限位螺杆，13：收集框。 5 CN 111549862 A 说　明　书 3/4 页
