技术摘要：
本发明公开了一种复杂温度场中双转子模型轴/径向混合碰摩的仿真方法，通过研究双转子模型在复杂温度场中发生的轴/径向混合碰撞与摩擦的情况，导出了转盘形心位置的运动微分方程。该模型运用动静法，结合柔度影响系数方法和D′Alember原理，推导出了转盘形心和轴承的运  全部
背景技术：
MATLAB是美国MathWorks公司出品的商业数学软件，用于算法开发、数  据可视化、 数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括  MATLAB和Simulink 两大部分。基于MATLAB对多体模型进行动力学建模和  仿真被学者们广泛的使用。 随着航空航天事业及科学技术的发展，诸多大型复杂的旋转机械，如航空发  动 机、超临界汽轮机等，在高性能要求下一般是在多场强耦合、复杂多变的工作  环境下重负 荷运行，各种时变及非线性激励力常常引发旋转机组不同形式和不同  程度的整机振动，并 次生出故障进而影响机械安全性能甚至引发灾难性故障。其 中转/静子碰摩作为旋转机械 典型而又多发的故障，常常引发机组整机振动及机  械失效，早在上个世纪就引起了学术界 与工程界众多学者的广泛关注。 潘健智在《复杂温度环境中转子系统的动力学建模与碰摩研究》一文中，未  考虑 双转子模型径向碰摩的问题，只考虑了轴向碰摩的问题，导致得出的结果只  适应于转子与 静子的径向间距较大的情况下，所以加入径向碰摩，探讨转子与静  子的径向间距较小的情 况下，转子的运动状态很有必要。
技术实现要素：

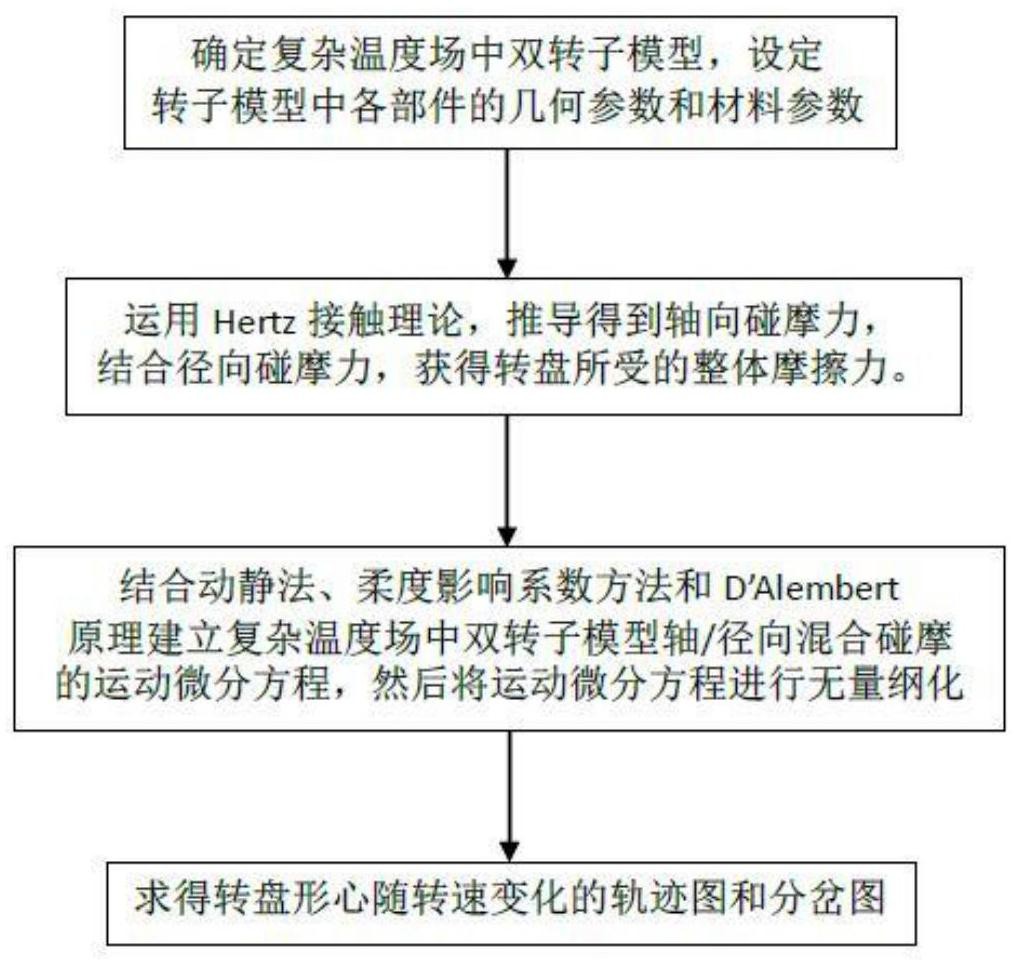

本发明的目的在于提供一种复杂温度场中双转子模型轴/径向混合碰摩的仿  真 方法，以转子动力学与动静法为理论基础，目的在于分析复杂温度场中双转子  模型轴/径 向混合碰摩的动力学响应。 实现本发明目的的技术解决方案为：一种复杂温度场中双转子模型轴/径向  混合 碰摩的仿真方法，包括以下步骤： 步骤1、设定发动机中双转子的几何参数和材料参数，确定温度场中双转子  模型， 转入步骤2； 步骤2、考虑温度场中的双转子模型在高温温度沿轴向的复杂分布时会导致  转盘 产生轴向窜动，且窜动位移量严重情况下会产生转盘与静子间的盘面挤压和  摩擦故障，运 用Hertz接触理论，推导得到轴向摩擦力的分量，结合转盘运动时  产生径向碰撞与摩擦现 象，获得转盘所受的整体摩擦力分量，转入步骤3； 步骤3、结合得到的转盘所受的整体摩擦力分量，由动静法，结合柔度影响  系数方 法和D′Alember原理建立复杂温度场中双转子模型轴/径向混合碰摩的运动  微分方程，将 得到的运动微分方程进行无量纲化，转入步骤4； 步骤4、运用四阶龙格库塔法，将得到的无量纲化运动微分方程进行数值仿  真，最 后求得转盘形心随转速变化的轨迹图和分岔图。 7 CN 111597644 A 说　明　书 2/9 页 本发明与现有双转子模型的碰摩求解相比，其显著优点在于： (1)考虑了复杂温度场对双转子模型的轴向碰摩的影响，使得模型更贴近现 实。 (2)对双转子模型进行了轴/径向混合碰摩的建模，同时考虑了轴向碰摩和径  向 碰摩的影响。 (3)由于考虑了非线性耦合量和高次耦合项，使得该模型可以在高速旋转工  况下 进行正确求解。 附图说明 图1为本发明复杂温度场中双转子模型轴/径向混合碰摩的仿真方法流程图。 图2为本发明的双转子模型示意图。 图3为转子和静件的横截面示意图，同时也是转子和静件的轴向碰摩的示意 图。 图4为转盘和静子的径向碰摩的为示意图。 图5为第一轴段I由初始T0分别升至T1(t)，第二轴段II由初始T0分别升至  T2(t)， 第三轴段III由初始T0分别升至T3(t)的温度变化示意图。 图6为复杂温度场中双转子模型轴/径向混合碰摩时，第一转盘的振幅随转  速变 化的分岔图。 图7为复杂温度场中双转子模型轴/径向混合碰摩时，第一转盘随转速变化  的形 心轨迹图，横坐标代表着第一转盘在惯性坐标系o-xyz下沿x轴方向的位移， 纵坐标代表着 第一转盘在惯性坐标系o-xyz下沿y轴方向的位移，其中(a)为当转  速为100rad/s时，第一 转盘的轨迹图，(b)为当转速为150rad/s时，第一转盘的轨  迹图，(c)为当转速为155rad/s 时，第一转盘的轨迹图，(d)为当转速为200rad/s 时，第一转盘的轨迹图。
