技术摘要：

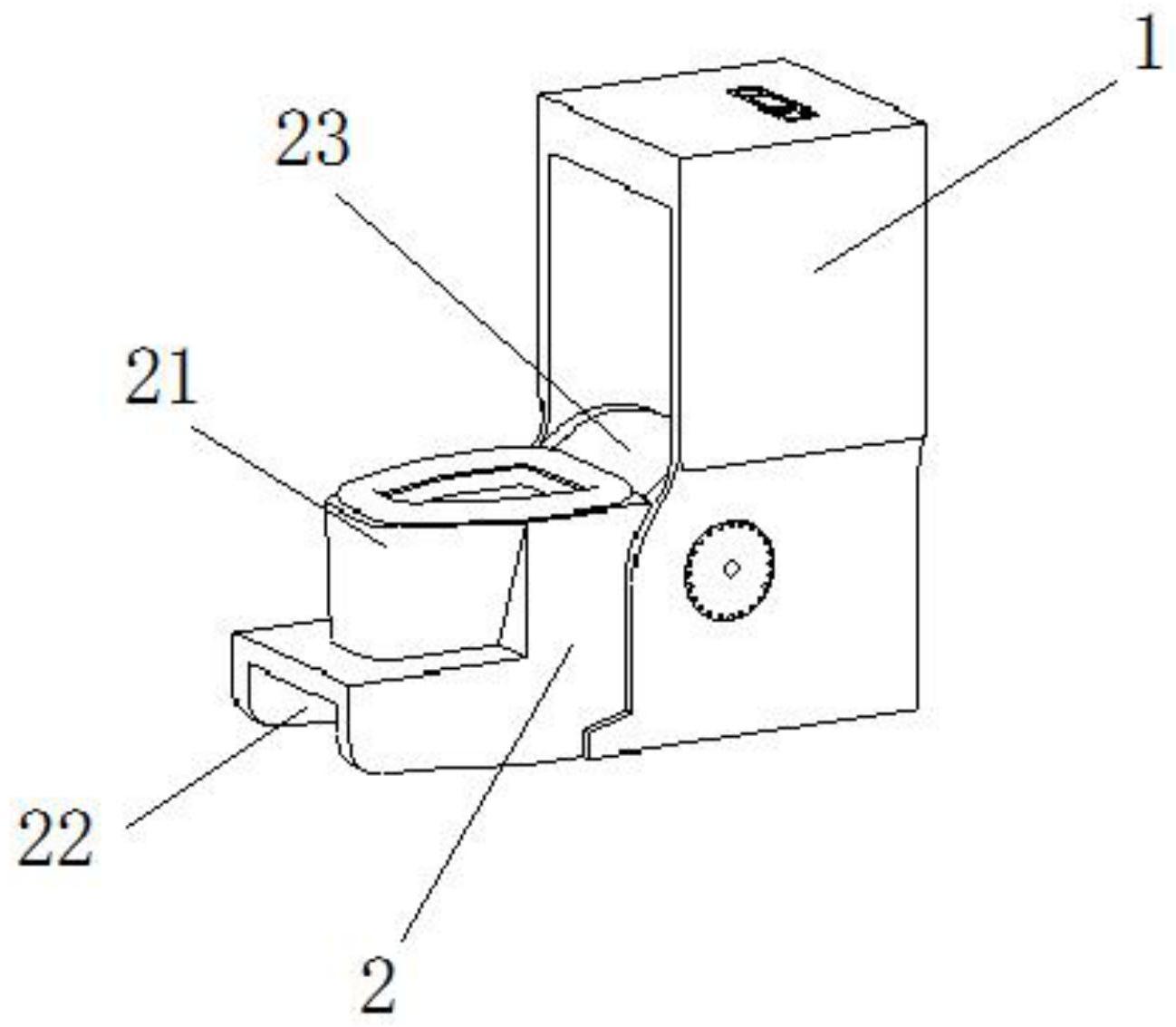

本发明公开了一种隐藏式多功能马桶，包括基座和马桶本体，马桶本体包括大便池、大便池下部的小便池以及小便池后侧的连接体，大便池、小便池和连接体一体成型；大便池和小便池通过连接体与基座可转动连接。本发明大便池和小便池设置为一体，当大便池水平状态时，在大便  全部
背景技术：
马桶又称为坐便器，是人们大小便用的一种日用卫生洁具，与人们的生活息息相 关。常用的马桶有蹲便器和坐便器。 但是，现有的坐便器，一方面，体积较大，占用大量空间，另一方面，男性小便不方 便，经常把座垫打湿或弄脏，最后，不适用于小孩，使用不方便。 因此，提供一种使用方便且适用性强的多功能马桶是本领域技术人员亟需解决的 问题。
技术实现要素：
有鉴于此，本发明提供了一种隐藏式多功能马桶，使用方便，节约占地面积，适用 范围广。 为了实现上述目的，本发明采用如下技术方案： 一种隐藏式多功能马桶，包括基座和马桶本体， 所述马桶本体包括大便池、所述大便池下部的小便池以及所述小便池后侧的连接 体，所述大便池、所述小便池和所述连接体一体成型； 所述大便池和所述小便池通过所述连接体与所述基座可转动连接。 通过采取以上方案，本发明的有益效果是： 大便池和小便池设置为一体，当大便池水平状态时，在大便池和小便池结合处平 面可以作为踏板，人体在排便时身体与大腿约呈45度角，提高了人体的舒适度，同时方便身 高不足的小孩使用，当大便池收缩至基座内部处于竖直状态时，裸露出小便池，从而改变了 马桶用途，不仅方便男性小便使用，有效避免打湿座垫，而且节约占地面积，同时无需马桶 盖。 进一步的，所述基座包括架体、两个中空立板、小水按钮、大水按钮、起落开关、水 箱、机电箱和两个内齿轮， 所述架体和其下部两侧的两个所述中空立板一体成型；所述小水按钮、所述大水 按钮和所述起落开关安装在所述架体顶部；所述水箱固定在所述架体内且位于所述小水按 钮和所述大水按钮的下方；所述机电箱安装在所述水箱的下方且位于两个所述中空立板之 间；所述起落开关与所述机电箱电性连接；两个所述内齿轮分别相对应活动安装在两个所 述中空立板上；所述机电箱驱动所述内齿轮旋转； 所述连接体的两侧分别安装在两个所述内齿轮中。 采用上述进一步的技术方案产生的有益效果为，按下起落开关，机电箱控制内齿 轮旋转，从而带动连接体旋转，大便池收缩至基座内部空间，完成功能转换。 进一步的，所述连接体包括连接块和两个外齿轮，所述大便池、所述小便池和所述 4 CN 111576579 A 说　明　书 2/4 页 连接块一体成型；两个所述外齿轮分别相对应固定在所述连接块的两侧；两个所述外齿轮 分别安装在两个所述内齿轮中相啮合。 采用上述进一步的技术方案产生的有益效果为，外齿轮与内齿轮相啮合，内齿轮 旋转，带动外齿轮旋转，从而完成大便池的收缩动作。 进一步的，还包括污水排放管，所述污水排放管安装在所述中空立板之间；所述大 便池内部具有S形大便池排水管，所述大便池排水管贯穿所述连接块与所述污水排放管相 对应；所述小便池内部具有双S形小便池排水管，所述小便池排水管贯穿所述连接块与所述 污水排放管相对应。 采用上述进一步的技术方案产生的有益效果为，S形大便池排水管可以使冲完之 后的部分清水留存以阻挡异味从大便池口排出，且可湿润池底保持清洁；双S形小便池排水 管可以使冲完水后留存部分清水以阻挡异味从小便池口排出，同时平放时双S形小便池排 水管的两道台阶可以防止留存的清水从小便池溢出。 进一步的，还包括两根塑料硬管和两个旋转接头，所述外齿轮的中央为进水孔；所 述大便池内部具有大便池冲水孔；所述小便池内部具有小便池冲水孔；所述连接块内部具 有水通道；所述塑料硬管一端与所述水箱连接，所述塑料硬管另一端通过所述旋转接头与 所述进水孔连接，所述进水孔通过所述水通道分别与所述大便池冲水孔和所述小便池冲水 孔连通。 采用上述进一步的技术方案产生的有益效果为，水箱分别与大便池冲水孔和小便 池冲水孔通过塑料硬管以及水通道连通，实现大便池和小便池的单独冲水，同时大便池收 起时的角度，旋转接头为连通状态，而大便池平放时的角度，旋转接头为关闭状态，从而实 现水路的自动开启和关闭。 进一步的，还包括两个盖板，两个所述盖板分别固定在两个所述中空立板外侧面 以遮盖所述塑料硬管和所述旋转接头。 采用上述进一步的技术方案产生的有益效果为，盖板的设计一方面，可以防护塑 料硬管，另一方面，增加整体美观性。 进一步的，所述机电箱包括机电箱体、电机、传动机构和控制器，所述电机、所述传 动机构和所述控制器均安装在所述机电箱体内部；所述电机通过传动机构驱动所述内齿轮 旋转；所述起落开关与所述控制器电性连接，所述控制器与所述电机电性连接。 采用上述进一步的技术方案产生的有益效果为，起落开关将相应的起落信号传送 给控制器，控制器控制驱动电机的正反运行，通过传动机构实现内齿轮的旋转，实现大便池 的展开或收缩。 进一步的，所述传动机构包括主动轮、第一链条、从动轮、旋转轴、两个直齿轮和两 根第二链条，所述主动轮安装在所述电机的转轴上，所述主动轮通过所述第一链条与所述 从动轮传动连接，所述旋转轴活动安装在所述机电箱体内部，所述从动轮固定在所述旋转 轴上；两个所述直齿轮分别固定在所述旋转轴的两端，两个所述直齿轮分别通过所述中空 立板内部的所述第二链条与两个所述内齿轮传动连接。 采用上述进一步的技术方案产生的有益效果为，电机转轴转动，其上的主动轮转 动，在第一链条作用下，从动轮转动，带动旋转轴转动，旋转轴两端的直齿轮旋转，在第二链 条作用下，内齿轮转动，从而实现大便池的展开或收缩。 5 CN 111576579 A 说　明　书 3/4 页 进一步的，还包括第一胶垫和第二胶垫，所述第一胶垫固定在两个所述中空立板 的下部之间；所述第二胶垫固定在所述小便池的底部。 采用上述进一步的技术方案产生的有益效果为，第一胶垫和第二胶垫起到缓冲和 静音作用。 进一步的，还包括座垫，所述座垫粘贴固定放置在所述大便池上。 采用上述进一步的技术方案产生的有益效果为，增加舒适性。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 提供的附图获得其他的附图。 图1附图为本发明提供的大便池水平状态的一种隐藏式多功能马桶的结构示意 图； 图2附图为图1的剖视图； 图3附图为本发明提供的大便池收起状态的一种隐藏式多功能马桶的结构示意 图； 图4附图为图3的剖视图； 图5附图为本发明提供的基座的结构示意图； 图6附图为本发明提供的马桶本体的结构示意图。 图中：1-基座，2-马桶本体，3-污水排放管，4-第一胶垫，5-第二胶垫，6-座垫，11- 架体，12-中空立板，13-小水按钮，14-大水按钮，15-起落开关，16-水箱，17-机电箱，18-内 齿轮，21-大便池，22-小便池，23-连接体，231-连接块，232-外齿轮，211-大便池排水管， 212-大便池冲水孔，221-小便池排水管，222-小便池冲水孔，2321-进水孔。
