技术摘要：
本发明提供了一种便携式储能箱，中隔件通过隔板隔离成电控部件安置空间和电池模组安置空间，电控部件固定在隔板的顶部，中隔件的前侧顶部设置有第一凸起部分，中隔件的后侧顶部设置有第二凸起部分，第一凸起部分与中隔件前侧共同作为输出端面板，第二凸起部分作为输入  全部
背景技术：
随着全球经济的快速发展，人们生活水平的不断提高，中国节假日的旅游经济出 现井喷式发展，户外自驾出行和户外集会活动时间逐步增加，人们使用携带式电子产品的 机会也越来越多，但这些移动电子产品会因为电池容量限制无法长时间户外使用，而大家 也不可能把每种户外设备都配置一个备用电池，这样不但成本高而且也不方便。为延长电 子产品户外使用时间，发挥其最大功用，满足人们日益增加的户外活动需求，需开发一款全 新多功能的便携储能箱，为移动电子产品户外长时间使用提供保障。
技术实现要素：

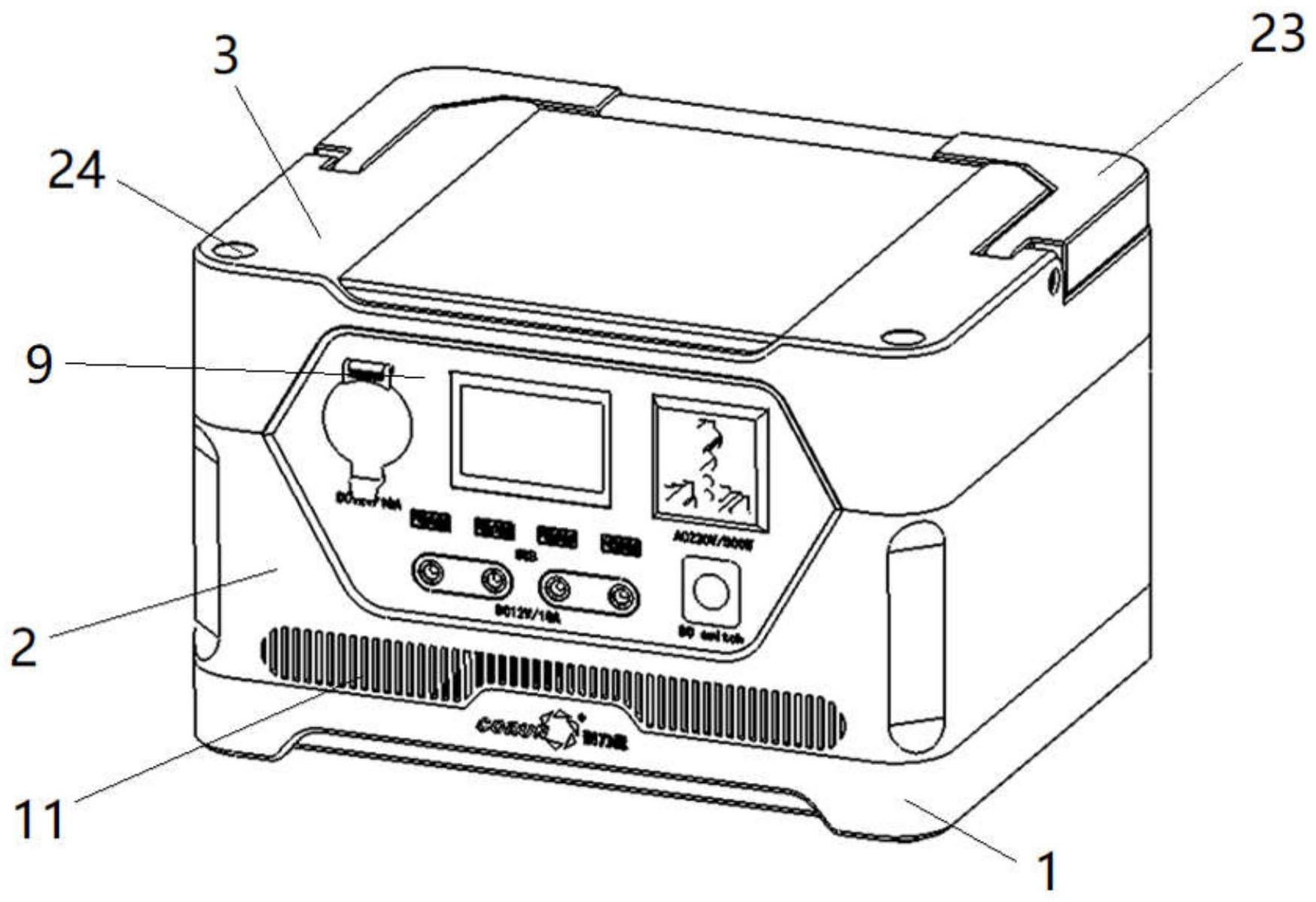

本发明旨在提供一种结构简单、新颖、安装方便、体积小、集供电和充电功能于一 体的便携式储能箱。 本发明通过以下方案实现： 一种便携式储能箱，包括下底座、中隔件、上盖板和电池模组，所述中隔件整体为 内部中空且顶部、底部均未封闭的框架结构，所述中隔件通过隔板隔离成电控部件安置空 间和电池模组安置空间，电控部件固定在隔板的顶部，所述中隔件的前侧顶部设置有第一 凸起部分，所述中隔件的后侧顶部设置有第二凸起部分，所述第一凸起部分与中隔件前侧 共同作为输出端面板，所述第二凸起部分作为输入端面板，所述中隔件的前侧靠底部位置 上开设有进风口，所述中隔件的后侧开设有出风口，所述中隔件后侧朝内一面正对出风口 的位置上安装有抽风机，所述上盖板、下底座均为盒体结构，所述上盖板、中隔件、下底座依 次上下配套封闭在一起，所述电池模组安置在中隔件的电池模组安置空间与下底座合并形 成的空间内且电池模组顶部紧靠隔板底部，使得隔板限制电池模组上下窜动。一般情况下， 电控部件包括电池充电模块、DC输出模块、USB充电模块、电池管理系统BMS等，电控部件与 电池模组之间、各电控部件之间、电控部件与输出端面板及输入端面板各端口之间按现有 技术中的连接要求进行连接，输出端面板上可根据需要设置工作状态显示屏、12V点烟器端 口、若干个12V输出端口、若干个USB接口、220V输出端口、输出控制开关等，输入端面板上可 根据需要设置有充电控制开关、充电端口等。 进一步地，所述上盖板内部四角分别设置有第一螺杆安装立柱，所述中隔件内部 四角分别设置有第二螺杆安装立柱，所述下底座内部四角分别设置有第三螺杆安装立柱， 所述第一螺杆安装立柱、第二螺杆安装立柱、第三螺杆安装立柱上均开设有螺杆安装通孔， 所述第一螺杆安装立柱、第二螺杆安装立柱、第三螺杆安装立柱依次上下对正连接在一起， 长螺杆自上而下依次安装在第一螺杆安装立柱、第二螺杆安装立柱、第三螺杆安装立柱的 螺杆安装通孔内将上盖板、中隔件和下底座固定在一起且长螺杆两端不外露。 为了更好地安装定位电池模组，所述隔板的底部设置有若干个平行于隔板两端的 3 CN 111584776 A 说　明　书 2/3 页 电池上定位槽，所述下底座底部的朝内一面设置有若干个平行于下底座两端的电池下定位 槽，电池模组的每个方形单体电池的顶部、底部分别对应配套卡装在电池上定位槽、电池下 定位槽内，电池模组各方形单体电池之间留有间隙形成冷却风道。 为方便搬运并降低重量，所述上盖板的顶部设置有镂空结构的提手，所述提手可 翻转，所述提手在不使用时翻转嵌套在上盖板的顶部且提手在翻转后遮盖住上盖板顶部一 侧的两个螺杆安装通孔。 进一步地，所述第一螺杆安装立柱的螺杆安装通孔朝向上盖板顶部的一端端口、 所述第三螺杆安装立柱的螺杆安装通孔朝向下底座底部的一端端口均卡装有橡胶垫。橡胶 垫都是外凸在安装面上，下底座底部的橡胶垫可缓冲来自地面或承载面的碰撞，并可防止 下底座底部磨损，提手下方的两个橡胶垫可缓冲提手下落的冲击力，保护提手与上盖板不 会损坏或磨损。另外，橡胶垫还可防止外部灰尘进入螺杆安装通孔内。 所述下底座底部的朝外一面开设有通槽，所述通槽的底部位于两开口端的位置上 分别设置有缺槽，所述缺槽与通槽形成台阶结构。通槽与缺槽的设置，在提高下底座结构强 度的同时还能减轻下底座重量和减少体积占用。 为避免内部线束外露可视，所述隔板底部正对进风口的位置垂直设置有隔离挡板 且隔离挡板与进风口相距5～10mm。 本发明的便携式储能箱，结构简单、新颖，功能齐全，安装方便，使用维护方便，集 供电和充电功能于一体，输出端口全部布置在输出端面板上，输入端口全部布置在输出端 面板上，方便使用操作，互不干扰；冷却气流从中隔件的进风口进入，经电池模组各方形单 体电池之间间隙形成的冷却风道，再通过抽风机将带有电池模组热量的气流从中隔件的出 风口送出至外界，从而快速带走电池模组的热量，降低电池模组的温度，散热效果较好。隔 离挡板的设置，可减缓进风口形成的气流冲击，使电池模组各冷却风道进口处的气压更为 均衡，提高电池模组内部的散热一致性。 附图说明 图1(a)为实施例1中便携式储能箱的正面结构示意图； 图1(b)为实施例1中便携式储能箱的后面结构示意图； 图1(c)为实施例1中便携式储能箱的爆炸示意图； 图2(a)为实施例1中中隔件的结构示意图(一)； 图2(b)为实施例1中中隔件的结构示意图(二)； 图3为实施例1中上盖板的结构示意图； 图4(a)为实施例1中下底座的结构示意图(一)； 图4(b)为实施例1中下底座的结构示意图(二)。
