技术摘要：

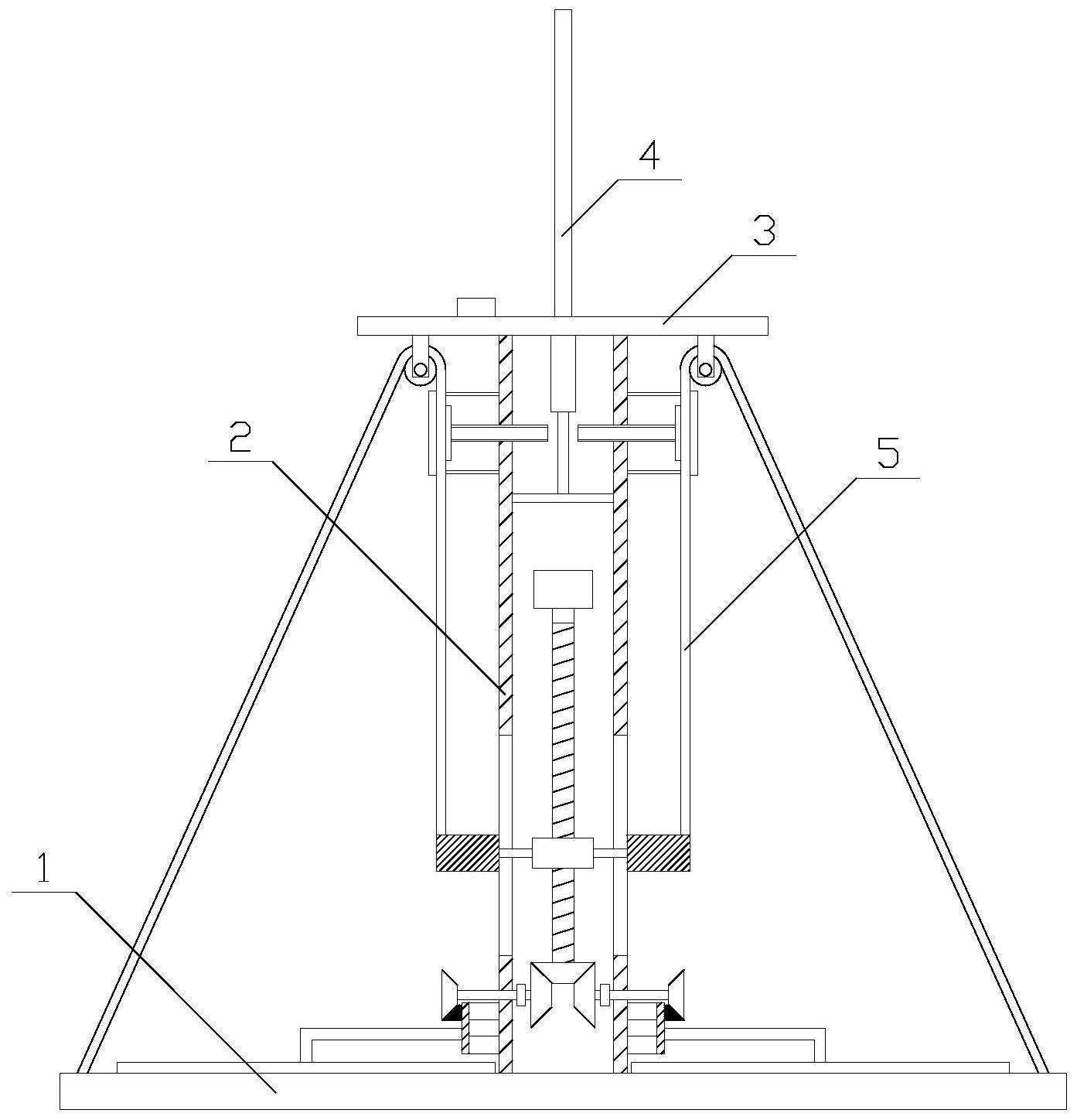

本发明涉及一种用于5G网络传输的稳定型拉线塔，包括底板、支撑管、支撑板和天线，所述底板水平设置，所述支撑板与底板平行，所述支撑管与底板垂直，所述支撑管的底端固定在底板上，所述支撑板与支撑管的顶端密封且固定连接，所述天线设置在支撑板的顶部，所述支撑管上  全部
背景技术：
5G移动网络与早期的2G、3G和4G移动网络一样，5G网络是数字蜂窝网络，在这种网 络中，供应商覆盖的服务区域被划分为许多被称为蜂窝的小地理区域，其中，通讯铁塔是5G 通讯网络构建的重要组成部分，主要功能支持5G信号发射，为5G信号发射天线做支撑。 拉线塔是5G通讯铁塔的一种，现有的拉线塔在使用过程中，由于钢丝绳热胀冷缩 的原因，会影响钢丝绳的松紧度，同样会影响拉线塔的稳定性，不仅如此，拉线塔在长期使 用后，底部易产生较多的杂草，而杂草的生长易导致其底部出现裂缝，同样会降低拉线塔的 稳定性。
技术实现要素：
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种用于5G网络传 输的稳定型拉线塔。 本发明解决其技术问题所采用的技术方案是：一种用于5G网络传输的稳定型拉线 塔，包括底板、支撑管、支撑板和天线，所述底板水平设置，所述支撑板与底板平行，所述支 撑管与底板垂直，所述支撑管的底端固定在底板上，所述支撑板与支撑管的顶端密封且固 定连接，所述天线设置在支撑板的顶部，所述支撑管上设有固定机构和除草机构； 所述固定机构包括移动组件和三个固定组件，所述移动组件设置在支撑管内，所 述固定组件以支撑管的轴线为中心周向均匀设置在底板和支撑板之间； 所述固定组件包括钢丝绳、定滑轮和锁紧单元，所述定滑轮固定在支撑板的底部， 所述钢丝绳的一端固定在底板上，所述钢丝绳的另一端绕过定滑轮设置在移动组件之间， 所述移动组件位于定滑轮和底板之间，所述锁紧单元设置在钢丝绳上； 所述移动组件包括驱动电机、丝杆、滑块、移动环和三个连杆，所述丝杆和移动环 均与支撑管同轴设置，所述驱动电机固定在支撑管的内壁上且与丝杆的顶端传动连接，所 述滑块套设在丝杆上，所述滑块的与丝杆的连接处设有与丝杆匹配的螺纹，所述支撑管上 设有三个贯穿槽，所述连杆和贯穿槽均与钢丝绳一一对应，所述连杆的轴线与支撑管的轴 线垂直且相交，所述移动环的内径与支撑管的外径相等，所述支撑管穿过移动环且与移动 环滑动连接，所述连杆穿过贯穿槽且与贯穿槽的内壁滑动连接，所述连杆的一端固定在滑 块上，所述连杆的另一端固定在移动环的内壁上，所述钢丝绳的远离底板的一端固定在移 动环的顶部； 所述除草机构设置在丝杆和底板之间，所述除草机构包括驱动锥齿轮、从动锥齿 轮、转动管、第一轴承、三个刮刀和三个传动组件，所述驱动锥齿轮安装在丝杆的底端，所述 转动管与支撑管同轴设置，所述支撑管外径大于转动管的外径，所述支撑管穿过转动管，所 述第一轴承的内圈安装在支撑管上，所述转动管的内壁安装在第一轴承的外圈，所述刮刀 4 CN 111608460 A 说　明　书 2/6 页 与钢丝绳一一对应且与底板的顶部抵靠，所述刮刀与转动管的外壁固定连接，所述从动锥 齿轮安装在转动管的外壁，所述传动组件与钢丝绳一一对应，所述驱动锥齿轮通过传动组 件与从动锥齿轮连接。 作为优选，为了实现转动管的转动，所述传动组件包括连接锥齿轮、转动锥齿轮、 第二轴承、传动轴和通孔，所述通孔设置在支撑管上，所述传动轴与连杆平行，所述传动轴 穿过通孔且与通孔的内壁滑动连接，所述连接锥齿轮安装在传动轴的靠近支撑管轴线的一 端且与驱动锥齿轮啮合，所述转动锥齿轮安装在传动轴的另一端且与从动锥齿轮啮合，所 述第二轴承的内圈安装在传动轴上，所述第二轴承的外圈与支撑管固定连接。 作为优选，为了便于传动轴的安装，所述传动轴的两端均设有倒角。 作为优选，为了实现锁紧钢丝绳的功能，所述锁紧单元包括气缸、挤压盘和三个夹 紧单元，所述气缸和挤压盘均设置在支撑管内，所述气缸固定在支撑板的顶部，所述挤压盘 设置在气缸的靠近底板的一侧，所述挤压盘的直径与支撑管的内径相等，所述挤压盘与支 撑管的内壁滑动且密封连接，所述气缸驱动挤压盘沿着支撑管的轴向移动，所述锁紧单元 与钢丝绳一一对应且设置在挤压盘和支撑板之间。 作为优选，为了减小挤压盘与支撑管内壁之间的间隙，所述挤压盘与支撑管的连 接处涂有密封脂。 作为优选，为了提高自动化处程度，所述支撑板上设有温度传感器和PLC，所述温 度传感器、驱动电机和气缸均与PLC电连接。 作为优选，为了实现夹紧钢丝绳的功能，所述夹紧单元包括固定板、夹紧板、移动 管和装配孔，所述装配孔设置在支撑管上，所述移动管与连杆运行，所述移动管穿过装配 孔，所述移动管与装配孔的内壁滑动且密封连接，所述夹紧板和固定板均与移动管垂直，所 述夹紧板与移动管的远离支撑管轴线的一端密封且固定连接，所述固定板设置在夹紧板的 远离移动管的一侧，所述固定板与夹紧板正对设置且与支撑管固定连接，所述钢丝绳位于 固定板和夹紧板之间，所述钢丝绳分别与固定板和夹紧板抵靠。 作为优选，为了提高钢丝绳分别与固定板和夹紧板之间的摩擦力，所述固定板上 和夹紧板上均设有防滑纹。 作为优选，为了减小丝杆与滑块之间的摩擦力，所述丝杆上涂有润滑油。 作为优选，为了延长支撑板的使用寿命，所述支撑板上设有防腐镀锌层。 本发明的有益效果是，该用于5G网络传输的稳定型拉线塔通过固定机构实现了调 节钢丝绳松紧度的功能，与现有的固定机构相比，该固定机构与除草机构实现了一体式联 动结构，实用性更强，不仅如此，还通过除草机构实现了除草的功能，与现有的除草机构相 比，该除草机构通过刮刀与底板抵靠，可以提高支撑管的稳定性，实用性更强。 附图说明 下面结合附图和实施例对本发明进一步说明。 图1是本发明的用于5G网络传输的稳定型拉线塔的结构示意图； 图2是本发明的用于5G网络传输的稳定型拉线塔的移动组件的结构示意图； 图3是本发明的用于5G网络传输的稳定型拉线塔的除草机构的结构示意图； 图4是本发明的用于5G网络传输的稳定型拉线塔的锁紧单元的结构示意图； 5 CN 111608460 A 说　明　书 3/6 页 图中：1.底板，2.支撑管，3.支撑板，4.天线，5.钢丝绳，6.定滑轮，7.驱动电机，8. 丝杆，9.滑块，10.移动环，11.连杆，12.驱动锥齿轮，13.从动锥齿轮，14.转动管，15.第一轴 承，16.刮刀，17.连接锥齿轮，18.转动锥齿轮，19.第二轴承，20.传动轴，21.气缸，22.挤压 盘，23.温度传感器，24.固定板，25.夹紧板，26.移动管。
