技术摘要：

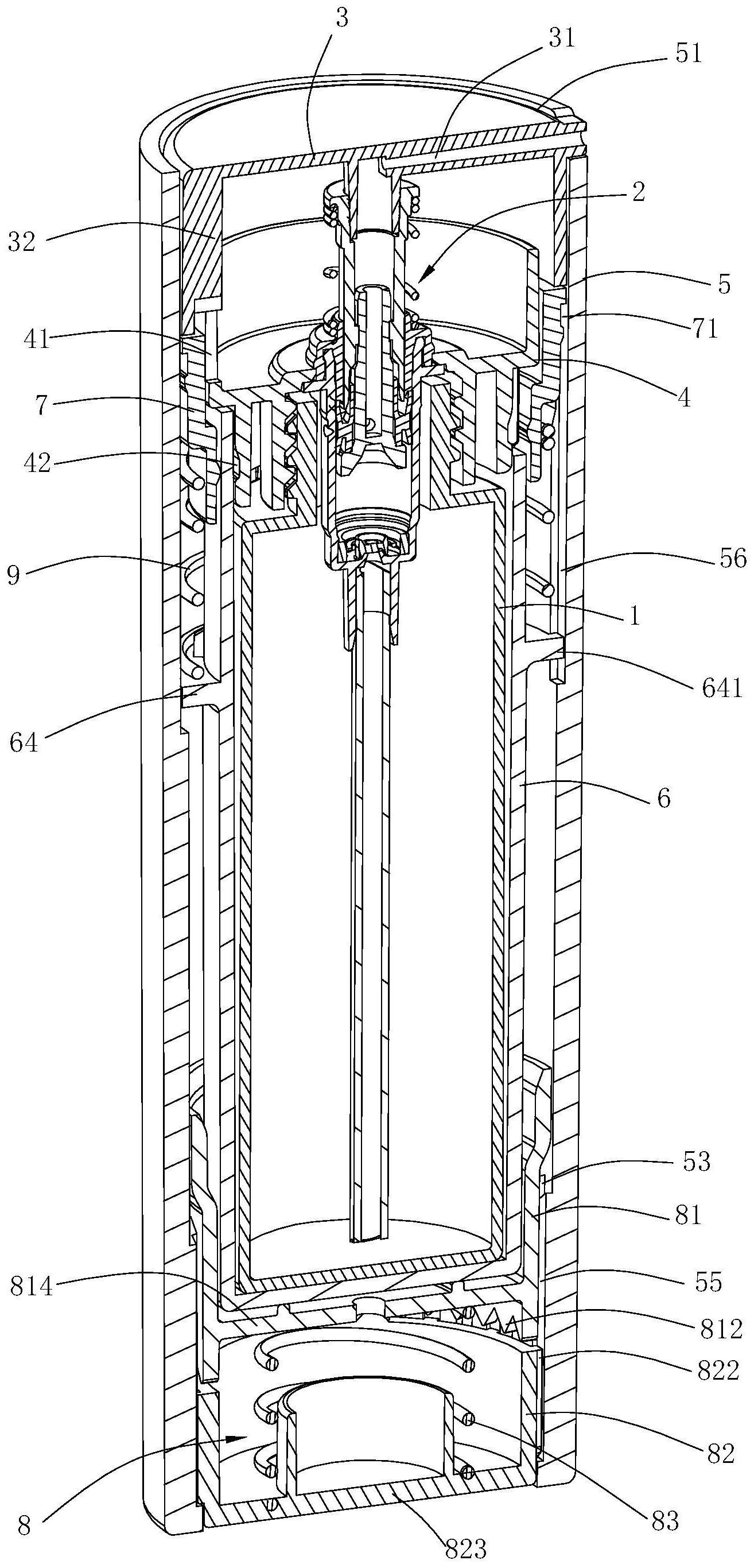

本发明涉及一种化妆品容器，包括内瓶体、泵体组件、头帽、卡圈、外瓶体、内套、卡套及调节机构，调节机构能上下移动地设于外瓶体的底部，用于将内套、内瓶体、泵体组件、头帽、卡圈组成的整体上下推动从而使头帽露出外瓶体的顶部敞口或隐藏在外瓶体中，该调节机构还具  全部
背景技术：
在现有技术中，乳液泵广泛用于化妆品及沐浴用品，当需要使用时，按压按头，即 可把需要的乳液取出，这种方法即方便又卫生。 授权公告号为CN203127397U的中国实用新型专利《一种新型乳液泵》(申请号： 201320109153.0)披露了一种结构，其包括按头，按头套设于螺牙上端，按头底部与螺牙内 部相对应设置有卡位，按头底部与螺牙上端设置的扣线相配合，螺牙内部设置有主柱，主柱 顶端与按头内部相互倒角配合设置，主柱下方还设置有副柱，主柱和副柱之间设有弹簧，在 螺牙下端套设有吸管。上述结构的乳液泵采用按头底部与螺牙内部卡位连接，按下按头旋 转90度可切换开关，按头内部与主柱顶端相互倒角配合，按头上下活动时可产生吸力和泵 液效果，在将按头锁定或解锁时泵的总高度发生变化，按头一旦打开就不能关闭，如果要关 闭，就必须把头帽按压下去，而这样就会导致液体会从按头的出液孔流出。 另外，上述现有的乳液泵无法重复使用，在泵内物料使用完毕后一般就会作废，不 仅导致消费者的使用成本较高，也造成了能源浪费。 因此，对于目前带有泵头的化妆品容器，有待于做进一步的改进。
技术实现要素：
本发明所要解决的第一个技术问题是针对现有技术的现状，提供一种便于更换内 瓶从而降低使用成本、避免浪费的化妆品容器。 本发明所要解决的第二个技术问题是针对现有技术的现状，提供一种通过使整个 泵体上下移动而实现开关的化妆品容器。 本发明解决上述技术问题所采用的技术方案为：一种化妆品容器，包括 内瓶体，用于盛放流体； 泵体组件，设于所述内瓶体的上端口处且用于将内瓶体内的流体泵出； 头帽，连接于所述泵体组件的出液口处，具有供流体输出的喷嘴； 其特征在于：还包括 卡圈，套置在所述泵体组件的外周且与内瓶体的顶部脱卸式连接； 外瓶体，具有顶部敞口； 内套，能上下移动地设于所述外瓶体中，所述内瓶体插置在该内套中，所述卡圈脱 卸式连接在内套顶部并随内套上下移动； 卡套，设于所述外瓶体中且位于上部，用于对所述内套上行的位置进行限位；以及 调节机构，能上下移动地设于所述外瓶体的底部，用于将所述内套、内瓶体、泵体 组件、头帽、卡圈组成的整体上下推动从而使头帽露出外瓶体的顶部敞口或隐藏在外瓶体 中，该调节机构还具有能在头帽露出外瓶体的顶部敞口或隐藏在外瓶体中状态下对内套位 4 CN 111572943 A 说　明　书 2/5 页 置进行约束的限位结构。 在上述方案中，所述调节机构包括旋转套及底座，所述旋转套能上下移动且周向 转动地设于外瓶体中且托置在内套的底部，所述底座能上下移动地设于外瓶体的底部，所 述外瓶体的内周壁上设置有多个竖向延伸的第一导向条，相邻两第一导向条之间形成第一 导向槽，相应的，所述旋转套的外周壁上设置有能与该第一导向槽导向配合且在旋转套上 下移动状态下限制其周向转动的第二导向条； 所述底座的上端面设置有第一凸齿，对应的，所述旋转套的下端设置有与该第一 凸齿相对布置的第二凸齿；所述第一导向条上端面的形成自下而上沿旋转套的反转方向延 伸且呈Z形的第一斜面、第二斜面； 在所述旋转套上下移动状态下，所述第一凸齿对应相邻两第二凸齿之间的齿间隙 布置且向旋转套的转动方向偏移；在所述旋转套上移至第二导向条脱离第一导向槽状态 下，所述旋转套随底座上移而转动从而使第二导向条与第一导向槽错位或对齐。 上述结构用于驱动内套、内瓶体、泵体组件、头帽、卡圈组成的整体上下移动，从而 实现化妆品容器的开关，这样的开关方式带动泵体组件整体上下移动，内瓶体中的气压在 上下移动过程中不发生变化，从而避免了乳液浪费的问题。 优选地，所述第二凸齿为若干个三角状结构且在旋转套的下端相互衔接，相邻两 第二凸齿之间形成尖端朝上的三角状齿间隙，相应的，所述第一凸齿为能与该齿间隙相配 合的三角状结构。该结构便于相互配合实现旋转套位置的限位，从而将化妆品容器保持在 开或关的状态。 优选地，所述底座的外周壁上设置有竖向延伸的第三导向条，相应的，所述外瓶体 的内壁上设置有与该第三导向条导向配合的第二导向槽。该结构不仅可对底座上下移动地 进行引导，而且在周向上对底座进行限位，防止其周向转动。 优选地，所述调节机构还包括第一弹性件，所述底座的底部具有底板，所述旋转套 具有与内套底部相抵的托板，所述第一弹性件弹性压缩在底板与托板之间、使底座始终保 持向下运动的趋势。本发明的底座相当于化妆品容器的开关件，上述结构可在底座完成开 关动作后使其复位，使化妆品容器整体结构紧凑、美观。 优选地，所述卡圈下部的外周壁上设置有沿周向布置的第一卡槽，对应的，所述内 套的内周壁上设置有与该第一卡槽弹性卡接的卡条。所述内套上开有自上端向下延伸的缺 口，该缺口将所述内套上部分隔为至少两块弹性片，所述卡条设于该弹性片的内周壁上。在 内套、内瓶体、泵体组件、头帽、卡圈组成的整体向上移动后，将内瓶体、泵体组件、头帽、卡 圈组成的整体向上拉动，可使卡条与第一卡槽相互脱离，从而将其取出，便于更换内瓶体。 优选地，所述卡圈夹紧在泵体组件的外周且螺纹连接在内瓶体的顶部，所述泵体 组件的下部插置在内瓶体中，所述泵体组件的上部位于卡圈上方。该结构便于更换内瓶体。 为了便于使用，所述头帽连接在泵体组件上端，所述头帽的内周壁上设置有竖向 延伸的第四导向条，所述卡圈上部开有与该第四导向条导向配合的第三导向槽。 优选地，所述内套的外周壁上设置有托圈，该托圈的边缘凸设有导向块，对应的， 所述外瓶体的内周壁上设置有与该导向块导向配合的第四导向槽，所述卡套与托圈之间设 置有能使内套始终保持向下移动趋势的第二弹性件。该结构便于使内套、内瓶体、泵体组 件、头帽、卡圈组成的整体向下移动至头帽完全隐藏在外瓶体中。 5 CN 111572943 A 说　明　书 3/5 页 与现有技术相比，本发明的优点在于：本发明内套、内瓶体、泵体组件、头帽、卡圈 组成的整体可通过调节机构相对于外瓶体上下移动，向上移动使头帽露出外瓶体将容器打 开，向下移动至头帽隐藏在外瓶体中将容器关闭，使用方便；在头帽露出于外瓶体状态下， 可将内瓶体、泵体组件、头帽、卡圈组成的整体拉出，便于更换内瓶体，重复使用化妆品容 器，从而降低使用成本、避免浪费。 附图说明 图1为本发明实施例的结构示意图(不使用状态)； 图2为本发明实施例的结构示意图(使用状态)； 图3为图1的剖视图； 图4为本发明实施例中外瓶体的剖视图； 图5为本发明实施例中旋转套的结构示意图； 图6为本发明实施例中底座的结构示意图； 图7为本发明实施例中内套的结构示意图； 图8为本发明实施例中第一凸齿与齿间隙的配合状态结构示意图。
