技术摘要：

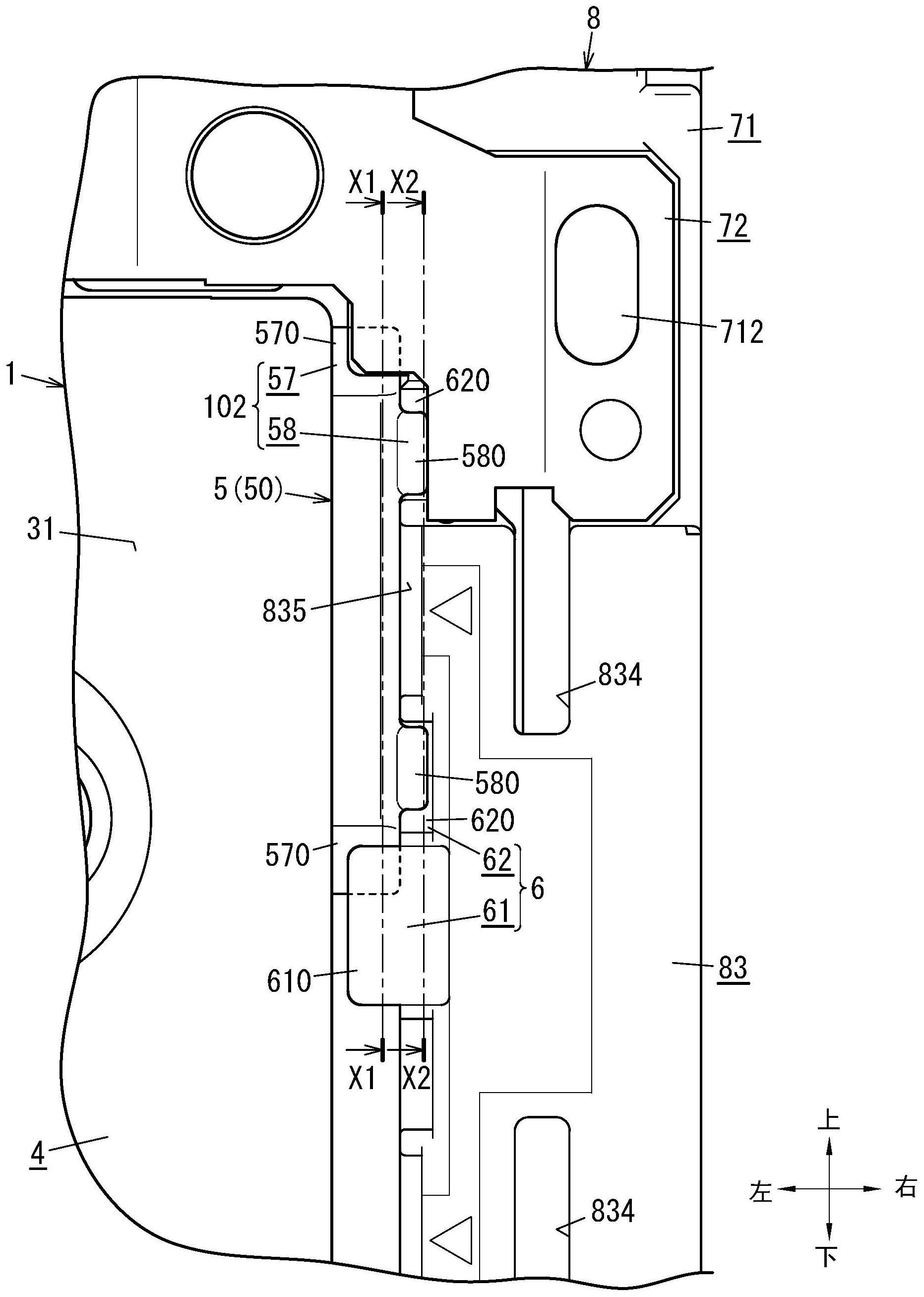

一种布线装置、安装框架以及布线装置系统使得能够将安装框架从安装表面的突出量限制为小的量。将一对装置侧附接件(102)设置在壳体(4)在左右方向上的相反侧上。一对装置侧附接件(102)中的每一个包括第一附接件(57)以及第二附接件(58)，该第一附接件具有面对前方的前表面  全部
背景技术：
已经提出了可附接到用于嵌入式布线装置的安装框架上的各种类型的布线装置 (例如，参见文献1：JP  2002-8470  A)。文献1中所描述的布线装置(开关装置)包括：本体，该 本体具有开口前表面；盖，该盖与本体的开口前表面相邻地设置；以及一对组装框架。该对 组装框架中的每一个具有组装孔，形成为桥接本体和盖的组装突起装配在这些组装孔中， 使得本体和盖不会彼此分开。 此外，在文献1中，安装框架(板框架)具有矩形开口窗以及固持器凹槽，该固持器 凹槽用作在沿着开口窗的纵向方向的部分处的装置附接区段。组装突起设置在本体和盖的 表面上，并且这些表面面对安装框架的沿着开口窗的纵向方向的一部分。组装框架具有作 为用于将组装框架附接到安装框架的装置附接区段附接件的附接爪。通过使安装框架沿着 开口窗的纵向方向的一部分弯曲而使附接爪与固持器凹槽结合，布线装置附接到安装框架 上。
技术实现要素：
技术问题 然而，在上述的布线装置中，用于将布线装置附接到安装框架上的结构(装置附接 区段和附接区段)在前后方向上具有相对较大的尺寸并且阻碍安装框架在前后方向上的尺 寸减小。因此，当将安装框架例如附接到诸如壁表面的安装表面上时，布线装置或安装框架 从安装表面的突出量大。 鉴于上述情况，本发明的目的在于提供一种布线装置、安装框架以及布线装置系 统，这些布线装置、安装框架、以及布线装置系统使得安装框架从安装表面的突出量可以限 制为小的量。 解决问题的技术方案 根据本发明一个方面的布线装置包括壳体以及一对装置侧附接件。在将壳体插入 开口窗的状态下，将壳体附接到安装框架上，该安装框架具有所述开口窗，该开口窗在第一 方向上穿透安装框架。将一对装置侧附接件设置在壳体在正交于第一方向的第二方向上的 相反侧上。一对装置侧附接件中的每一个包括第一附接件以及第二附接件，该第一附接件 具有面对作为在第一方向上的一侧的前方的前表面，该第二附接件具有面对作为在第一方 4 CN 111555090 A 说　明　书 2/22 页 向上的另一侧的后方的后表面。一对装置侧附接件中的每一个构造为使得第一附接件的前 表面与安装框架接触且第二附接件的后表面与安装框架接触以限制壳体相对于安装框架 在第一方向上的移动。第一附接件和第二附接件在正交于第一方向和第二方向的第三方向 上设置在彼此不同的位置处。 根据本发明的一个方面的安装框架包括框架本体，该框架本体具有开口窗，该开 口窗在第一方向上穿透框架本体，并且布线装置待插入开口窗以用于将布线装置附接到框 架本体上。框架本体包括位于开口窗在正交于第一方向的第二方向上的相反侧上的一对框 架侧附接件。一对框架侧附接件中的每一个包括第二止动件以及第一止动件，该第二止动 件具有面对作为在第一方向上的一侧的前方的前表面，该第一止动件具有面对作为在第一 方向上的另一侧的后方的后表面。一对框架侧附接件中的每一个构造为使得第一止动件的 后表面与布线装置接触且第二止动件的前表面与布线装置接触以限制布线装置相对于框 架本体在第一方向上的移动。第一止动件和第二止动件在正交于第一方向和第二方向的第 三方向上设置在彼此不同的位置处。 根据本发明的一个方面的布线装置系统包括布线装置以及安装框架。 本发明的有利效果 本发明提供了可以将从安装表面的突出量限制为小的量的优点。 附图说明 图1是示出了根据本发明第一实施例的布线装置系统处于附接状态下的透视图； 图2是示出了布线装置系统的分解透视图； 图3是示出了根据本发明第一实施例的布线装置的本体和盖处于拆解状态下的右 侧视图； 图4是示出了在组装框架被拆离的状态下布线装置的后视图； 图5A是示出了布线装置的组装框架的右侧视图，图5B是示出了布线装置的组装框 架的左侧视图，并且图5C是示出了布线装置的组装框架的仰视图； 图6是示出了布线装置的剖视透视图； 图7A是示出了在组装框架被拆离的状态下布线装置的主要部分的透视图，并且图 7B是示出了在组装框架被附接的状态下布线装置的主要部分的透视图； 图8A是示出了根据第一实施例的安装框架的前视图，并且图8B是沿着图8A的线 X1-X1所截取的截面图； 图9是示出了安装框架的后视图； 图10是示出了安装框架的分解透视图； 图11是示出了安装框架的剖视透视图； 图12A是示出了安装框架的透视图，并且图12B是示出了图12A的区域A2的放大视 图； 图13是示出了其上附接有布线装置的安装框架的前视图； 图14是示出了其上附接有布线装置的安装框架的右侧视图； 图15是示出了其上附接有布线装置的安装框架的底表面视图； 图16是示出了图13的区域A3的放大视图； 5 CN 111555090 A 说　明　书 3/22 页 图17A是示出了沿着图16的线X1-X1所截取的截面的透视图，并且图17B是示出了 沿着图16的线X2-X2所截取的截面的透视图； 图18是示出了根据第一实施例的第一变型例的布线装置的透视图； 图19是示出了根据第一实施例的第二变型例的安装框架的透视图； 图20是示出了根据第一实施例的第三变型例的布线装置的组装框架的透视图；以 及 图21A是示出了在组装框架被拆离的状态下根据第一实施例的第四变型例的布线 装置的主要部分的透视图，并且图21B是示出了在组装框架附接到布线装置的状态下布线 装置的主要部分的透视图。 图22是示出了根据第二实施例的布线装置的分解透视图。 附图标记说明 1,1A,1B,1C           布线装置 4,4A,4C             壳体 6,6A                 框架侧附接件 8,8A                安装框架 10                   布线装置系统 57,57C               第一附接件 58,58C               第二附接件 61                   第一止动件 62                   第二止动件 80                   框架本体 81                  开口窗 83                  竖直框架 102,102C             装置侧附接件 571                  (第一附接件的)前表面 580                  第二附接片 581                  (第二附接件的)后表面 582                  (第二附接件的)前表面 611                  (第一止动件的)后表面 612                 暗销 613                  加强肋 620                  第二止动片 621                  (第二止动件的)前表面 831                 内侧表面 832                  止动凹部
