技术摘要：
本发明提供了一种河道混凝土护坡修筑用自走工作台，属于河道护坡修筑设备技术领域，包括喷浆组件、角度调节机构和移动机构。角度调节机构包括固定块、第一支撑板、第一电机、第一转轴、安装座、第二转轴和第二支撑板，固定块固定于商砼车，第一支撑板固定于固定块，第  全部
背景技术：
河道护坡工程是保护江河堤岸免受水流，风浪侵袭和冲刷所述采取的工程措施。 按结构材料类型主要有块石护岸、柳石护岸、石笼护岸、沉排护岸、增工护岸、混凝土块护 岸、土工织物护岸、透水桩护岸等。 河道混凝土护坡是河道护坡工程中常见的类型，对河道进行混凝土护坡修筑时， 在进行混凝土铺设之前需要在护坡的外表面进行喷浆处理，以便提高混凝土和护坡之间的 牢固性，目前对护坡喷浆通常是利用商砼车给喷嘴输送浆液，施工人员手拿着喷嘴在护坡 上进行喷浆，由于护坡的高度较高且具有一定的倾斜度，所以施工人员无法站在护坡高处 进行喷浆，只能站在护坡底端通过增加商砼车的压力提高喷浆的射程实现护坡高处位置的 喷浆，这样会导致喷浆不均匀，护坡高处喷浆质量差，而且施工人员的工作强度大，工作效 率低。
技术实现要素：

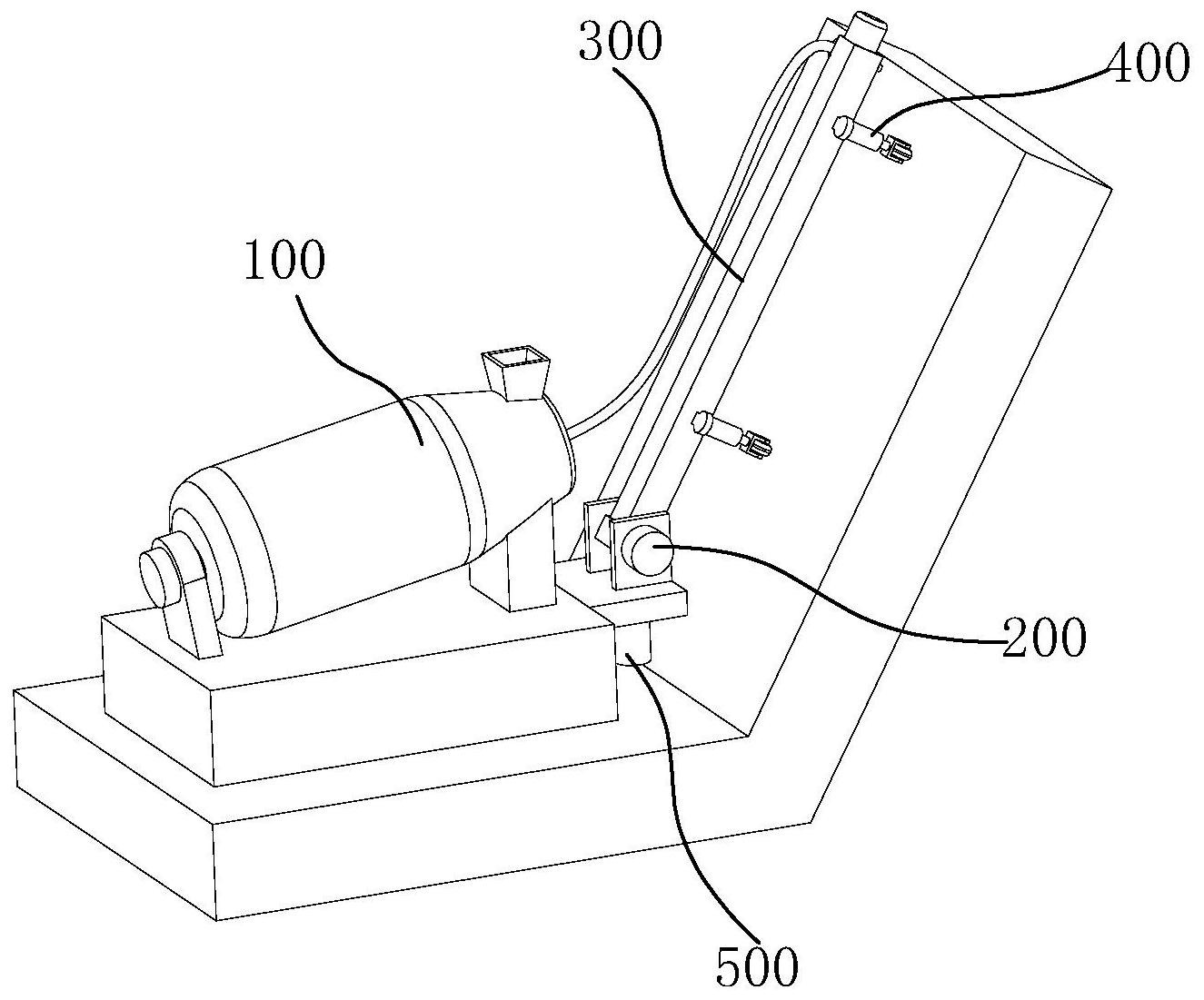

为了弥补以上不足，本发明提供了一种河道混凝土护坡修筑用自走工作台，旨在 改善目前护坡修筑中喷浆不均匀，护坡高处喷浆质量差，而且施工人员的工作强度大，工作 效率低的问题。 本发明是这样实现的：本发明提供一种河道混凝土护坡修筑用自走工作台，包括 喷浆组件、角度调节机构和移动机构，其中，喷浆组件实现喷浆工作，角度调节机构实现把 移动机构调整到与护坡处于平行位置，移动机构实现带动喷头沿护坡上下移动，进而实现 均匀喷浆。 所述喷浆组件包括商砼车、连通管道和喷头，所述连通管道的一端与所述商砼车 的出口连通，所述连通管道的另一端与所述喷头连通。 所述角度调节机构包括固定块、第一支撑板、第一电机、第一转轴、安装座、第二转 轴和第二支撑板，所述固定块固定安装于所述商砼车的一侧，所述第一支撑板固定安装于 所述固定块的顶端一侧，所述第一电机固定安装于所述第一支撑板，所述第一转轴固定安 装于所述第一电机，所述安装座固定安装于所述第一转轴远离所述第一电机的一端，所述 第二转轴固定安装于所述安装座远离所述第一转轴的一端，所述第二支撑板转动连接于所 述第二转轴，所述第二支撑板固定安装于所述固定块。 所述移动机构包括安装架、第二电机、丝杆、传动螺母、移动块和安装块，所述安装 架固定安装于所述安装座的顶端，所述第二电机固定安装于所述安装架远离所述安装座的 一端端部，所述丝杆固定安装于所述第二电机，所述丝杆远离所述第二电机的一端转动连 接于所述安装架，所述传动螺母传动连接于所述丝杆，所述移动块固定安装于所述传动螺 4 CN 111549722 A 说　明　书 2/6 页 母，所述安装块固定安装于所述移动块的一侧，所述喷头固定安装于所述安装块。 在本发明的一种实施例中，所述安装架远离所述安装块的一侧设置有支撑机构， 所述支撑机构包括连接块、安装桶、连接杆、弹性件、支撑座和滚轮，所述连接块固定安装于 所述安装架远离所述安装块的一侧，所述安装桶固定安装于所述连接块，所述连接杆滑动 连接于所述安装桶，所述弹性件设置于所述安装桶与所述连接杆之间，所述支撑座固定于 所述连接杆远离所述弹性件的一端，所述滚轮转动连接于所述支撑座。 在本发明的一种实施例中，所述固定块与所述安装座之间设置有锁止机构，所述 锁止机构包括驱动件和锁止销，所述驱动件固定安装于所述固定块的底端，所述锁止销固 定安装于所述驱动件，所述安装座的底端开设有锁止孔，所述锁止销能够插接于所述锁止 孔。 在本发明的一种实施例中，所述固定块远离所述驱动件的一面开设有避让孔，所 述锁止销能够容置于所述避让孔内。 在本发明的一种实施例中，所述第二转轴远离所述安装座的一端固定有第一定位 块，所述第二支撑板远离所述安装座的一面固定有第二定位块，所述第二定位块被构造成 对第一定位块进行限位。 在本发明的一种实施例中，所述锁止孔的开口处设置有圆弧倒角。 在本发明的一种实施例中，所述连接杆远离所述支撑座的一端端部固定有限位 块，所述限位块设置于所述安装桶的内部，所述弹性件与所述限位块远离所述连接杆的一 面抵触。 在本发明的一种实施例中，所述支撑机构设置有两个，两个所述支撑机构分设在 所述安装架的两侧。 在本发明的一种实施例中，所述移动块的两侧均固定有滑块，所述安装架的内壁 上开设有滑槽，所述滑块能够容置于所述滑槽，并能沿所述滑槽滑动。 在本发明的一种实施例中，所述弹性件为弹簧。 本发明的有益效果是：本发明通过上述设计得到的一种河道混凝土护坡修筑用自 走工作台，使用时，第一电机带动第一转轴旋转，进而第一转轴带动安装座旋转，进而安装 座带动安装架绕第一转轴的轴心线旋转，直至安装架与护坡处于平行位置后停止安装架的 旋转，然后商砼车通过连通管道给喷头输送浆液，进而喷头实现给护坡喷浆，同时第二电机 带动丝杆旋转，进而丝杆驱动传动螺母沿丝杆运动，进而传动螺母带动移动块在安装架内 移动，进而移动块带动安装块移动，进而安装块带动喷头沿安装架移动，进而喷头沿护坡的 高低走向进行喷浆，进而实现对护坡高低位置的喷浆，商砼车带动喷头沿护坡的前后方向 移动，进而实现对护坡前后位置的喷浆，喷浆过程无需人工手持喷头进行喷浆，工作效率 高，喷浆均匀、喷浆质量好。 附图说明 为了更清楚地说明本发明实施方式的技术方案，下面将对实施方式中所需要使用 的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作 是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根 据这些附图获得其他相关的附图。 5 CN 111549722 A 说　明　书 3/6 页 图1是本发明实施方式提供的装置整体结构示意图一； 图2为本发明实施方式提供的装置整体结构示意图二； 图3为本发明实施方式提供的安装架竖直状态示意图； 图4为本发明中图3的A处放大图； 图5为本发明实施方式提供的角度调节机构和锁止机构结构示意图； 图6为本发明实施方式提供的移动机构结构示意图； 图7为本发明实施方式提供的支撑机构结构示意图。 图中：100-喷浆组件；110-商砼车；120-连通管道；130-喷头；200-角度调节机构； 210-固定块；211-避让孔；220-第一支撑板；230-第一电机；240-第一转轴；250-安装座； 251-锁止孔；260-第二转轴；270-第二支撑板；300-移动机构；310-安装架；311-滑槽；320- 第二电机；330-丝杆；340-传动螺母；350-移动块；351-滑块；360-安装块；400-支撑机构； 410-连接块；420-安装桶；430-连接杆；431-限位块；440-弹性件；450-支撑座；460-滚轮； 500-锁止机构；510-驱动件；520-锁止销；530-第一定位块；540-第二定位块。
