技术摘要：
本发明涉及精细化工的电子工业清洗技术领域，具体涉及一种光学玻璃喷淋清洗剂及制备方法，该光学玻璃喷淋清洗剂由以下重量百分比的原料组成：无机碱10%‑15%，有机碱5%‑10%，缓蚀剂3%‑5%，润湿剂4%‑6%，鳌合剂10%‑15%，表面活性剂8%‑12%，去离子水37%‑60%。其中  全部
背景技术：
随着5G智能手机、大尺寸高清显示屏等智能电子设备的日益普及，推动光学盖板 玻璃、OLED等行业的迅猛发展。在显示屏工业中，几乎所有的屏幕都是由最内层的LCD或 OLED，中间夹层的触控屏面板（Touch  Screen  Panel）及最外层的外保护玻璃（Cover  Glass）组成。光学盖板玻璃从最初的2D过度到2.5D，再从2.5D发展到3D甚至3.5D。在光学玻 璃的加工制程中，清洗工艺是不可或缺的重要环节，贯穿于整个生产流程。 目前，配套与2D光学玻璃及小尺寸光学玻璃所需的超声波浸泡型光学玻璃清洗剂 的技术方面已经成熟，而采用常规的超声波和浸泡清洗剂的技术方案来处理3D曲面玻璃及 大尺寸盖板玻璃的清洗时，普遍存在易划伤及清洗效果不佳等问题。
技术实现要素：

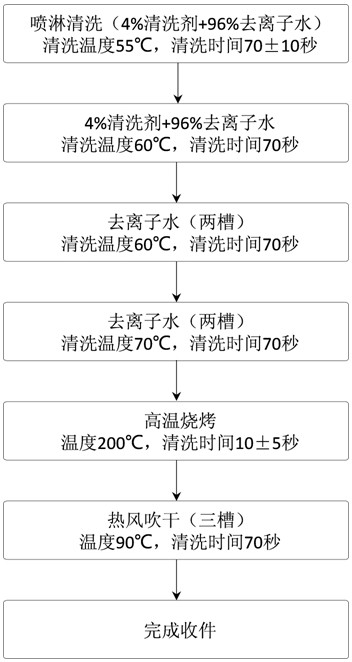

本发明的目的在于：针对目前玻璃清洗行业在处理3D曲面玻璃及大尺寸盖板玻璃 时，普遍存在易划伤及清洗效果不佳等问题，提供一种光学玻璃喷淋清洗剂，该清洗剂去污 能力强且泡沫少，无需超声波配合就可达到良好的清洗效果；清洗后的玻璃基材表面无异 物残留、无划伤；该清洗剂泡沫少特别适用于3D曲面玻璃、大尺寸光学玻璃盖板的喷淋清 洗。 本发明的目的是这样实现的：一种光学玻璃喷淋清洗剂，其各原料的重量百分比 为： 无机碱10%-15%，有机碱5%-10%，缓蚀剂  3%-5%，润湿剂  4%-6%，鳌合剂10%-15%，表面活 性剂  8%-12%，去离子水37%-60%。 在本发明中：所述的无机碱是氢氧化钠和氢氧化钾的混合物。 在本发明中：所述的有机碱是单乙醇胺、二乙醇胺和三乙醇胺的一种或几种混合 物。 在本发明中：所述的缓蚀剂是羟基乙叉二膦酸钠和硅酸钠混合物。 在本发明中：所述的润湿剂是异丙醇。 在本发明中：所述的鳌合剂是乙二胺四乙酸二钠和乙二胺四甲叉磷酸钠的一种或 其两者的混合物。 在本发明中：所述的表面活性剂是丁基葡糖苷。 本发明的优点在于：本发明所优选的丁基葡糖苷为清洗剂能力强且低泡沫型表面 活性剂，特别适用于光学玻璃的喷淋清洗。本发明所优选的缓蚀剂羟基乙叉二膦酸钠和硅 酸钠可降低碱性体系对光学玻璃表面所造成的划伤。本发明所优选的鳌合剂乙二胺四乙酸 二钠和乙二胺四甲叉磷酸钠对钙镁离子有较强的络合能力，可降低钙镁离子在光学玻璃表 3 CN 111548864 A 说　明　书 2/5 页 面的残留。 附图说明 图1是本发明所涉及的光学玻璃喷淋清洗剂清洗3D手机盖板玻璃和平板电脑的外 保护玻璃流程图。
