技术摘要：
本发明是关于一种密封罐的盖体闭合结构，包括上盖体、下盖体、弹性组件及把手构件，上盖体包括顶板及环形框，在顶板设有贯通孔，于环形框成型有止挡斜面；下盖体配置在上盖体下方，下盖体包括底板及密封环，在底板延伸有穿设贯通孔的扣合件，于扣合件设有导引结构，密  全部
背景技术：
密封罐大致包括一容器及气密盖设于容器开口处的一盖体，盖体为可拆离地盖合 于容器上，为了让气密封闭容器的开口，在盖体底缘都会嵌装一环状垫圈，借以利用垫圈气 密叠置于容器的开口处周缘来达到密封效果。由于此型密封罐易被液体或粉体渗入，而造 成垫圈脏污或于缝隙中堆积污垢，甚至是出现发霉或污染容器内食材的情况，所以必须要 经常拆洗，且需待垫圈与环槽干燥后才能再组装使用，相当不便。 业者为了改善前述所存在的问题点，于是开发了兼具有把手和弹性组件的密封罐 盖体，此型密封罐是对把手做扳压操作，并通过弹性组件的弹性作用力对垫圈做挤压变形 而达成密封作用；但是此型密封罐在使用过程中常存在有施力不均和偏斜等问题，进而导 致密封效果不佳。 有鉴于此，本发明人遂针对上述现有技术，特潜心研究并配合学理的运用，尽力解 决上述的问题点，即成为本发明人改良的目标。
技术实现要素：

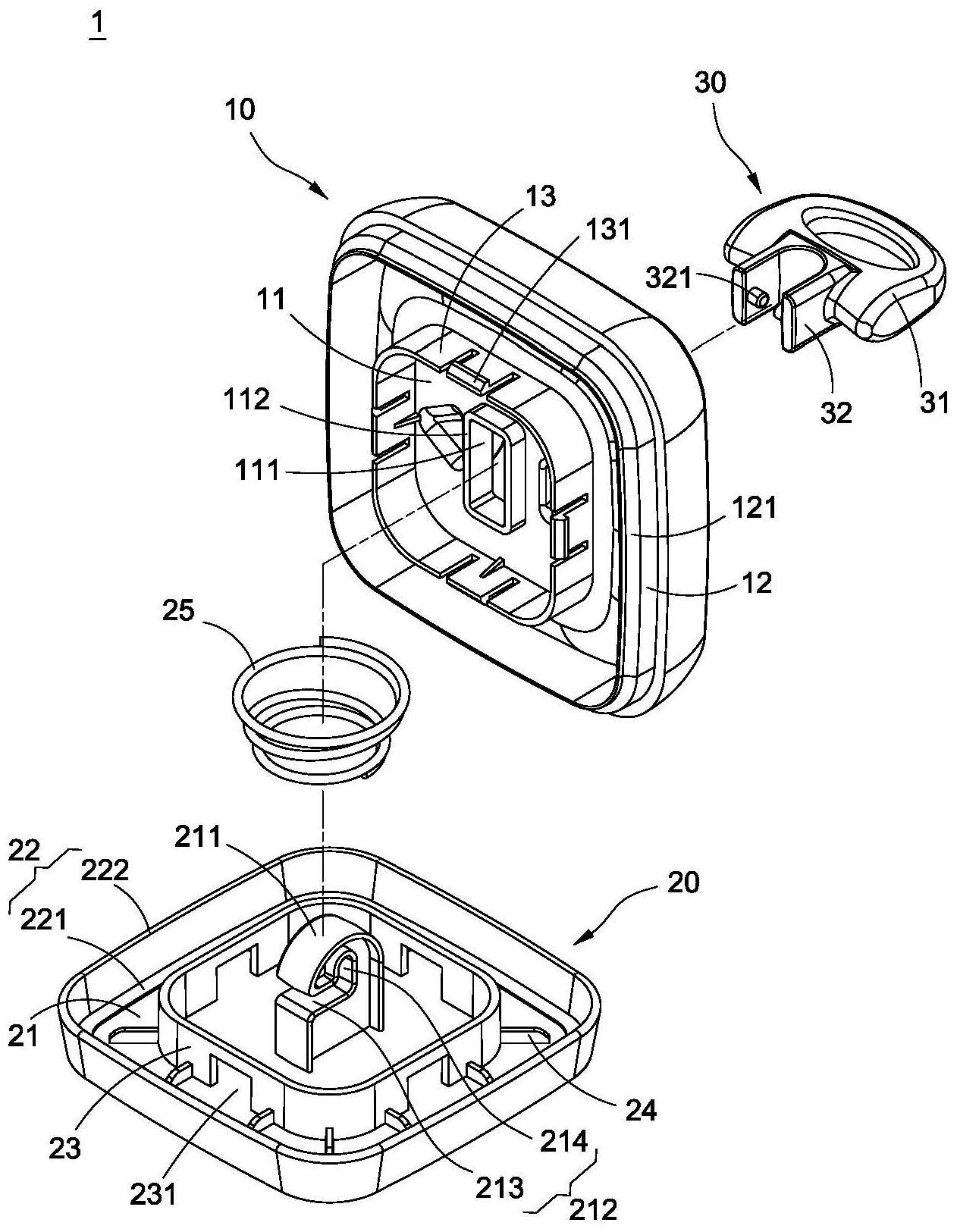

本发明的一目的，在于提供一种密封罐的盖体闭合结构，其是通过扣合件直接形 成在下盖体上，不仅简化整体结构、作动稳定，且密封效果佳。 为了达成上述的目的，本发明提供了一种密封罐的盖体闭合结构，用以盖设结合 一容器，包括一上盖体、一下盖体、一弹性组件及一把手构件，该上盖体包括一顶板及自该 顶板延伸出的一环形框，在该顶板上设有一贯通孔，于该环形框成型有一止挡斜面；该下盖 体配置在该上盖体的下方，该下盖体包括一底板及连接该底板的一密封环，在该底板延伸 有穿设该贯通孔的一扣合件，于该扣合件上设有一导引结构，该密封环的一端是位于该止 挡斜面的外侧；该弹性组件是套设在该扣合件外周围并且被弹性夹掣在该顶板和该底板之 间；该把手构件包括一拨柄及自该拨柄延伸出的支臂，在该支臂上连接有杆体，该杆体是可 操作性地在该导引结构内移动，从而使该密封环被紧闭密封在该止挡斜面和该容器之间。 作为本发明的另一种实施，在该贯通孔的周缘延伸有一环墙，该扣合件的外周缘 被该环墙所环绕围设。 作为本发明的另一种实施，在该环墙和该环形框之间延伸有一上套环，该上套环 至该环形框的间隔距离小于该上套环至该顶板中心线的间隔距离。 作为本发明的另一种实施，在该环墙和该环形框之间延伸有一上套环，在该底板 对应该上套环的位置延伸有一下套环，该下套环是与该上套环相互套接。 作为本发明的另一种实施，该上套环设有数个弹性卡勾，该下套环设有数个卡勾 导槽，各该弹性卡勾对应于各该卡勾导槽做扣固。 作为本发明的另一种实施，在该下套环的外周缘和该底板之间成型有数个肋条。 3 CN 111591582 A 说　明　书 2/4 页 作为本发明的另一种实施，该导引结构包括一第一通道及与该第一通道相互连通 的一第二通道。 作为本发明的另一种实施，该密封环包括一连接段及自该连接段延伸出的一挤压 变形段，该连接段是固结在该底板的周缘，该挤压变形段则是朝着该上盖体方向延伸并且 位于该止挡斜面外侧。 作为本发明的另一种实施，该底板和该密封环是以射出成型方式而一体构成，该 支臂和该拨柄也是以射出成型方式而一体构成。 作为本发明的另一种实施，该支臂和杆体的数量皆为两个，该导引结构包括一对 第一引道及与各该第一引道相互连通的一对第二引道，各该支臂的该杆体对应于各该第一 引道和各该第二引道置设。 本发明相较于现有技术不仅整体结构简化、作动稳定，且密封效果佳。 本发明还具有以下功效，利用环墙环绕围设在扣合件的外周缘，借以提升下盖体 在上下移动过程中的稳定度。借由在下套环的外周缘和底板之间成型有数个肋条，如此得 以提升结构强度。借由下盖体和把手构件分别是一体成型，可减少零件组装所耗费的时间。 附图说明 图1为本发明盖体闭合结构的立体分解图。 图2为本发明中的上盖体内部的俯视图。 图3为本发明盖体闭合结构与容器的立体分解图。 图4为本发明盖体闭合结构与容器组合的外观图。 图5为本发明盖体闭合结构与容器组合的剖视图。 图6为本发明盖体闭合结构与容器的一使用状态的剖视图。 图7为本发明盖体闭合结构与容器的另一视角的剖视图。 图8为本发明中的下盖体的另一实施例的立体外观图。 附图中的符号说明： 1…盖体闭合结构；10…上盖体；11…顶板；111…贯通孔；112…环墙；12…环形框； 121…止挡斜面；13…上套环；131…弹性卡勾；20、20A…下盖体；21…底板；211、211A…扣合 件；212、212A…导引结构；213…第一通道；214…第二通道；215…第一引道；216…第二引 道；22…密封环；221…连接段；222…挤压变形段；23…下套环；231…卡勾导槽；24…肋条； 25…弹性组件；30…把手构件；31…拨柄；32…支臂；321…杆体；D1…间隔距离；D2…间隔距 离；8…容器；81…开口。
