技术摘要：
本发明公开了一种风力驱动的风力发电机叶轮动态调节机构，涉及风力发电机构领域。本发明中：环侧固定体的外端侧活动连接有活动叶轮；环侧固定体的一侧固定连接有若干固定连接体；固定连接体的另一端侧固定连接有第一安装环形壳体；第一安装环形壳体的上侧安装有第二安  全部
背景技术：
把风的动能转变成机械动能，再把机械能转化为电力动能，这就是风力发电。风力 发电的原理，是利用风力带动风车叶轮旋转，再透过增速机将旋转的速度提升，来促使发电 机发电。 在风力发电机组的发电过程中，外部的叶轮受到风力作用进行旋转，当外界风力 发生增大、减小或突变时，风力叶轮上受到的风力也随之变化，导致叶轮的转速发生快速变 化，这样时快时慢、不稳定化的转动输入，无疑会加剧与外界叶轮联动配合的内部风力发电 组件的磨损度，而且输入的电能不稳定，对内部转换元件也会造成影响。
技术实现要素：

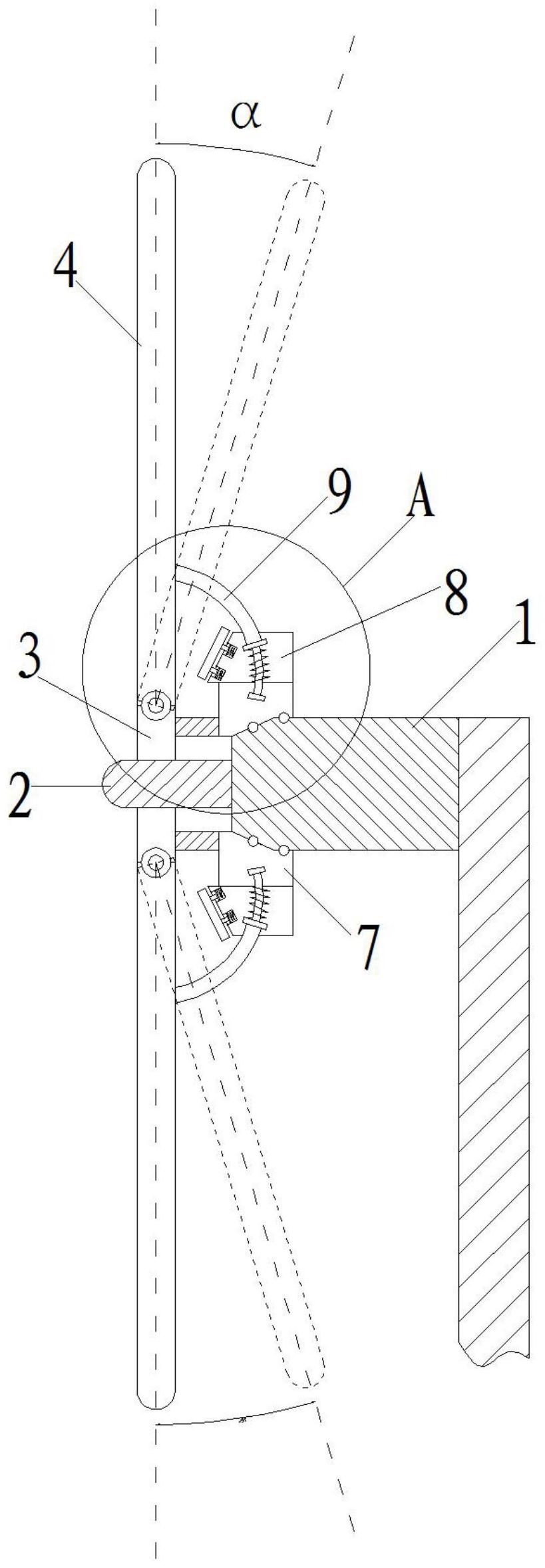

本发明的目的在于提供一种风力驱动的风力发电机叶轮动态调节机构，从而对活 动叶轮的风力与倾斜角度/垂向面积的动态适配调节，降低突变风力对风机机箱内部组件 的压力，与风力等级形成势态配合，进一步使得风机发电状态更加平稳化。 为解决上述技术问题，本发明是通过以下技术方案实现的： 本发明为一种风力驱动的风力发电机叶轮动态调节机构，包括风力组件机箱，风 力组件机箱的一侧设有传动轴杆，传动轴杆的环侧固定连接有若干环侧固定体；环侧固定 体的外端侧活动连接有活动叶轮；环侧固定体的一侧固定连接有若干固定连接体；固定连 接体的另一端侧固定连接有第一安装环形壳体；第一安装环形壳体的上侧安装有第二安装 环形壳体。 活动叶轮的一侧固定连接有调节曲杆；调节曲杆的一部分杆体活动装设在第二安 装环形壳体内；调节曲杆的一端侧固定连接有弯曲内杆；弯曲内杆活动装设在第一安装环 形壳体、第二安装环形壳体内；弯曲内杆上设置有位于第二安装环形壳体内的张力弹性体； 第一安装环形壳体与风力组件机箱的外壳体之间活动装设有第一方位轴承、第二方位轴 承。 第二安装环形壳体的一侧设置有若干第二缓冲内盒；第二安装环形壳体的第二缓 冲内盒内装设有第二内盒弹性体；第二安装环形壳体的第二缓冲内盒内活动装设有与第二 内盒弹性体接触配合的第二内滑板；第二内滑板的一侧固定连接有活动穿出第二缓冲内盒 的第二调节连杆；第二调节连杆的外侧固定连接有第二斜侧接触板。 作为本发明的一种优选技术方案，环侧固定体与活动叶轮之间设有轴侧端密封的 转轴机构。 作为本发明的一种优选技术方案，弯曲内杆与调节曲杆相连接的位置处设置有用 于张力弹性体限位的第一端侧限位盘；弯曲内杆的下端侧固定连接有位于第一安装环形壳 4 CN 111577526 A 说　明　书 2/3 页 体内的第二内端限位盘；第一安装环形壳体、第二安装环形壳体相接的板块上开设有与弯 曲内杆相配合的活动通槽；第二安装环形壳体的上侧板块上开设有与调节曲杆相配合的上 侧通槽结构；第二安装环形壳体的上侧通槽结构上设有与调节曲杆润滑接触的封口垫圈结 构。 作为本发明的一种优选技术方案，第一安装环形壳体的底侧与风力组件机箱的环 侧前部壳体上设置有相互配合的斜面结构；第二方位轴承配合安装在第一安装环形壳体与 风力组件机箱相互配合的斜面结构上。 作为本发明的一种优选技术方案，第二斜侧接触板的倾斜角度与活动叶轮的最大 活动角度相配合；第二斜侧接触板的外侧表面设有一层缓冲橡胶垫；第二内盒弹性体的倔 强系数大于张力弹性体的倔强系数。 作为本发明的一种优选技术方案，设活动叶轮的长度参数为L；设活动叶轮受到风 力后发生的倾角变化为α；设活动叶轮的有效垂向面积为S；则 本发明具有以下有益效果： 1、本发明通过设置活动角度的活动叶轮，采用第一安装环形壳体、第二安装环形 壳体作为内位支撑，通过以调节曲杆、弯曲内杆为转动调节结构，并建立以张力弹性体作为 风力作用下的反作用机构，完成活动叶轮的风力与倾斜角度/垂向面积的动态适配调节； 2、本发明通过第一安装环形壳体与风力组件机箱之间设置垂直化支撑的第一方 位轴承、倾斜方式化支撑的第二方位轴承，保证第一安装环形壳体、第二安装环形壳体作为 对活动叶轮动态角度变化的支撑体的稳定性； 3、本发明通过在活动叶轮最大倾角的位置处设置第二斜侧接触板，并通过高强度 的弹性限位支撑，对突发性的大风导致的叶轮角度突变或过载力度进行缓冲。 当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领 域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附 图。 图1为本发明中风力发电机叶轮动态调节机构的结构示意图； 图2为图1中A处局部放大的结构示意图； 图3为图2中B处局部放大的结构示意图； 图4为本发明中风力、叶轮倾角以及叶轮垂向面积的动态变化曲线示意图； 附图中，各标号所代表的部件列表如下： 1-风力组件机箱；2-传动轴杆；3-环侧固定体；4-活动叶轮；5-转轴机构；6-固定连 接体；7-第一安装环形壳体；8-第二安装环形壳体；9-调节曲杆；10-弯曲内杆；11-第一端侧 限位盘；12-第二内端限位盘；13-张力弹性体；14-第一方位轴承；15-第二方位轴承；16-第 二缓冲内盒；17-第二内盒弹性体；18-第二内滑板；19-第二调节连杆；20-第二斜侧接触板。 5 CN 111577526 A 说　明　书 3/3 页
