技术摘要：
本发明公开了一种注塑模具残料清除设备，包括固定块，所述固定块左侧端面上固定设有上下对称的固定杆，所述固定杆之间固定连接有手持杆，所述固定块内转动设有向上下两侧延伸的转轴，所述转轴上固定设有上下对称的转动块，所述转动块右侧端面上固定设有固定机构，所述  全部
背景技术：
注塑模具是工业生产上是用来制作成型物品的工具，这种工具由各种零件构成， 不同的模具由不同的零件构成，它主要通过所成型材料物理状态的改变来实现物品外形的 加工。 现阶段，模具在注塑过程中会出现产品料柄断裂在模具出料口无法脱落的情况， 导致模具出料口堵塞无法继续生产，为了继续生产，通常需要拆卸模具才能对堵塞在出料 口上的断裂料柄进行清理，费时费力，影响生产节拍，并且拆模会增加模具损坏的风险。
技术实现要素：

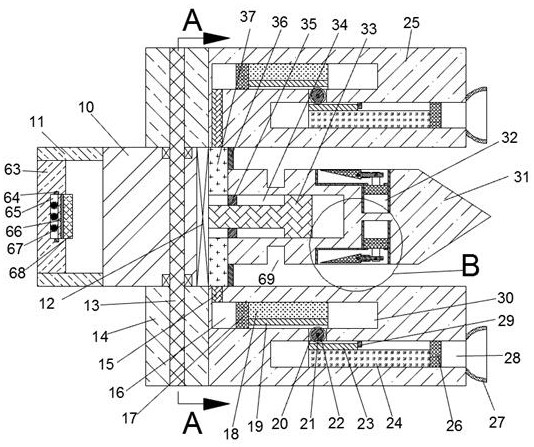

本发明要解决的技术问题是提供一种注塑模具残料清除设备，实现了在不需要进 行对模具拆卸的情况下，利用高温的金属针刺入料柄内，通过温度控制的金属倒刺自动完 成对模具出料口处的断裂料柄进行清除作业，并且在将料柄清除后，能对残留在金属针上 的料柄进行去除，保证了设备重复使用。 本发明的一种注塑模具残料清除设备，包括固定块，所述固定块左侧端面上固定 设有上下对称的固定杆，所述固定杆之间固定连接有手持杆，所述固定块内转动设有向上 下两侧延伸的转轴，所述转轴上固定设有上下对称的转动块，所述转动块右侧端面上固定 设有固定机构，所述转动块前侧端面上固定设有去料机构；所述固定块右侧端面上固定设 有电热板，所述电热板右侧设有金属针头，所述金属针头内设有开口向左的第一加热腔，所 述第一加热腔上下内壁上固定设有上下对称的第一限位块，所述第一加热腔内滑动设有位 于两个所述第一限位块之间与所述电热板右侧端面固定连接的导热活塞，所述第一导热板 暴露在外界的端面上固定设有隔热板，所述金属针头上下端面上设有上下对称且开口远离 所述金属针头中心的卡口，所述金属针头上下端面上设有位于所述卡口右侧的上下对称且 开口远离所述金属针头中心的倒钩腔，所述倒钩腔前后内壁上转动连接有倒钩轴，所述倒 钩轴上固定设有倒钩，所述倒钩右侧端面上固定设有连接杆，所述连接杆内设有开口向右 的铰接杆滑槽，所述铰接杆滑槽内滑动设有铰接杆，所述倒钩腔靠近所述金属针头中心一 侧的内壁上设有开口远离所述金属针头中心方向的倒钩活塞腔，所述倒钩活塞腔左右内壁 上固定设有左右对称的第二限位块，所述倒钩活塞腔内滑动设有第一气密活塞，所述第一 气密活塞远离所述金属针头中心一侧的端面上固定设有伸入所述倒钩腔内的第一活塞杆， 所述第一活塞杆与所述铰接杆伸入所述倒钩腔内的部分铰接。 进一步的，所述固定机构包括所述转动块右侧端面上固定设有的吸盘块，所述吸 盘块内设有开口向右的吸盘腔，所述吸盘块右侧内壁上固定设有与所述吸盘腔相配合的吸 盘，所述吸盘腔内滑动设有第二气密活塞以及位于所述第二气密活塞左侧与所述第二气密 活塞左侧端面固定连接的第二活塞杆，所述第二活塞杆顶部端面上固定设有第一齿条，所 4 CN 111571933 A 说　明　书 2/5 页 述吸盘腔内顶壁上固定设有位于所述第一齿条右侧与所述第一齿条相配合的第三限位块， 所述吸盘腔内顶壁上设有活塞杆滑槽，所述活塞杆滑槽内滑动设有第三气密活塞以及位于 所述第三气密活塞右侧与所述第三气密活塞右侧端面固定连接的第三活塞杆，所述第三活 塞杆底部端面上固定设有第二齿条，所述活塞杆滑槽与所述吸盘腔之间连通有齿轮腔，所 述齿轮腔前后内壁上转动连接有齿轮轴，所述齿轮轴上固定设有与所述第二齿条以及所述 第一齿条相啮合的传动齿轮，所述第二加热腔朝向所述电热板中心一侧的内壁上固定设有 与所述第一导热板相抵接的第二导热板。 进一步的，所述去料机构包括所述转动块前侧端面上固定设有的拨除块，所述拨 除块互相靠近的一侧的端面上固定设有与所述卡口相配合的卡块，所述拨除块内设有开口 向前的第三加热腔，所述第三加热腔内滑动设有第四气密活塞，所述第三加热腔靠近所述 卡块一侧的内壁上固定设有限制所述第四气密活塞的第四限位块，所述第三加热腔朝向所 述卡块一侧的内壁上上下贯通设有拨除杆滑槽，所述拨除杆滑槽内滑动设有向上下两侧延 伸的拨除杆，所述拨除杆伸入所述第三加热腔内的部分的后侧端面上固定设有与所述第四 气密活塞前侧端面固定连接的压缩弹簧，所述第三加热腔远离所述卡块一侧的内壁上设有 开口朝向所述第三加热腔方向的卡块滑槽，所述卡块滑槽内滑动设有与所述拨除杆相配合 的三角卡块，所述三角卡块远离所述拨除杆滑槽方向的一侧的端面上固定设有与所述卡块 滑槽远离所述第三加热腔一侧的内壁固定连接的卡块弹簧，所述三角卡块远离所述拨除杆 滑槽方向的一侧的端面上固定连接有拉绳，所述第三加热腔靠近所述卡块一侧的内壁上设 有第三导热板，所述第三导热板前侧端面上设有开口朝向所述固定块中心的金属板腔，所 述第三导热板前侧端面上固定设有位于所述金属板腔内的第一金属板以及与所述第一金 属板靠近所述固定块中心方向一侧的端面固定连接的第二金属板，所述第一金属板远离所 述固定块中心方向的端面上固定连接有所述拉绳远离所述三角卡块的另一端，所述第一金 属板的金属热膨胀系数大于所述第二金属板的金属热膨胀系数。 进一步的，所述手持杆右侧端面上设有开口向右的按钮滑槽，所述按钮滑槽上下 内壁上设有上下对称的导电片，所述导电片与所述电热板通过电路电连接，所述按钮滑槽 内滑动设有按钮，所述按钮内固定设有与所述导电片相配合的通电块，所述按钮左侧端面 上固定设有与所述按钮滑槽左侧内壁固定连接的按钮弹簧。 本发明的有益效果  ：本发明实现了在不需要进行对模具拆卸的情况下，利用高温 的金属针刺入料柄内，通过温度控制的金属倒刺自动完成对模具出料口处的断裂料柄进行 清除作业，并且在将料柄清除后，能对残留在金属针上的料柄进行去除，保证了设备重复使 用。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图  1 是本发明实施例的结构示意图； 图  2 是本发明实施例图1中A-A处结构示意图； 5 CN 111571933 A 说　明　书 3/5 页 图  3 是本发明实施例图1中B处放大性结构示意图。
