技术摘要：
本发明公开了一种絮状钙镁磷肥及其制造方法和应用，涉及农业肥料领域。絮状钙镁磷肥的组分是：磷矿石，55～65%；白云石，14～18%；硅石，5～11%；焦炭，14～17%。其制造方法主要是：①将原料按配比混合于已经点燃的熔炉，鼓入空气或氧气，使焦炭完全燃烧，工作温度在13  全部
背景技术：
磷肥的生产与应用，早年是采用硫酸处理磷矿石，得到过磷酸钙的方法。主要有用 组分是磷酸二氢钙的水合物Ca(H2PO4)2·H2O  和少量游离的磷酸，还含有无水硫酸钙组分 （对缺硫土壤有用）。过磷酸钙含有效P2O5  14～20%（其中80～95%溶于水），属于水溶性速效 磷肥。其产品为灰色或灰白色粉料（或颗粒），可直接作磷肥。也可作制复合肥料的配料。 过磷酸钙水溶性好，本是很好的农业肥料，但是，由于水溶液状态的过磷酸钙比较 活泼，会与土壤中的成分起化学反应，产生不溶性沉淀。具体说来，肥料中的水溶性磷酸一 钙容易被固定，移动性慢，移动距离短，因此，合理施用过磷酸钙的原则是既要减少其与土 壤的接触面积，又要尽量增加与根系的接触机会。这是一种很难化解的矛盾。由此导致过磷 酸钙的利用率较低，一般只有10～25%。 为了提高磷肥的肥效，人们生产了更加科学、更加先进的更新换代新产品——钙 镁磷肥。钙镁磷肥是用磷矿与硅酸镁矿物配制的原料，在电炉、高炉或平炉中于1350～ 1500°C熔融，熔体用水骤冷，形成粒度小于2mm的玻璃质物料，经干燥磨细后成为产品。主要 成分包括Ca3（PO4)2、CaSiO3、MgSiO3。钙镁磷肥是一种构溶性（微酸溶性）磷肥，其水溶性 差，但是植物能够缓慢吸收所需养分。不仅提供12～18%的低浓度磷，还能提供大量的硅、 钙、镁。对于所含有的磷的低浓度磷，其利用率可以到95%，也就是说，所含的12～18%的低浓 度磷，在较长的时期中，几乎全部被植物吸收，而不是被土壤固定。但是，其水溶性差。为了 增加水溶性，碾磨的细度要求高，且越细，成本和作业时间都大大增加。 另一方面，传统钙镁磷肥的生产，采用高炉融化磷矿石和含硅镁矿石，（典型的配 比：磷矿石100kg，白云石24～30kg，硅石9～17kg，焦炭24～28kg），得到熔体，再经过水淬、 烘干、球磨、分筛、包装等工序。水淬以后的各道工序，对环境粉尘污染大、水污染大、噪声污 染也大，同时能耗很高；而生产环境的粉尘、噪声控制，亦需要较高成本。
技术实现要素：

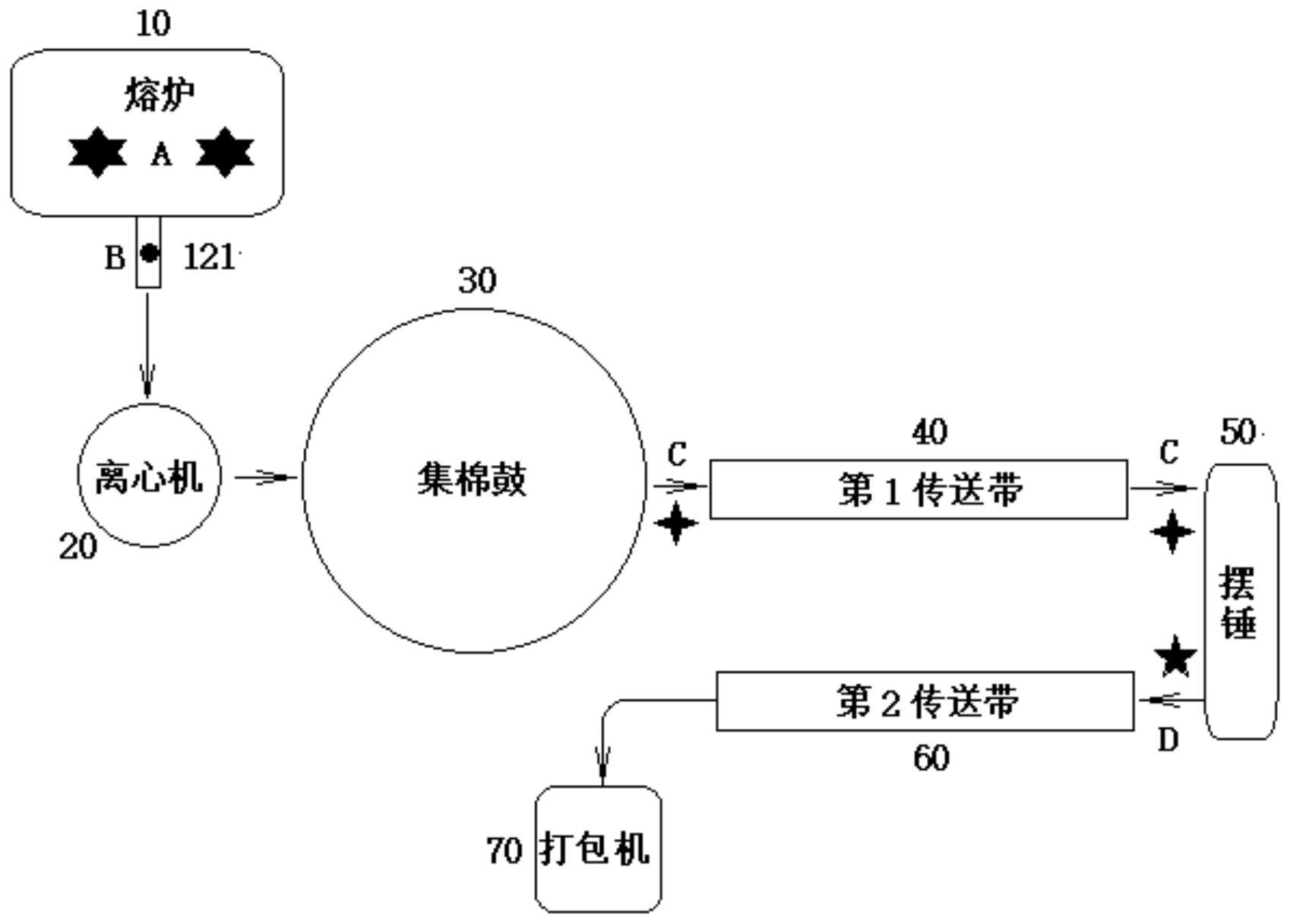

本发明的目的就在于克服现有技术存在的缺点和不足，提供一种絮状钙镁磷肥及 其制造方法和应用。 本发明的目的是这样实现的： 将产品做成纤维状，以取代传统的粉状产品形态，简化工艺，大大减少污染，节省成本。 而产品用于农业，有两个优势，其一是絮状肥料更容易与作物根系相互作用，利于肥效，亦 利于保持根系附近土壤疏松；同时，絮状肥料本身可以作为无土栽培的载体——农业岩棉 的升级换代品，既是肥料，又是农业岩棉。 目前，工业上的另一种技术值得借鉴。工业上用冲天炉融化玄武岩矿石，（典型配 比：玄武岩：白云石：矿渣：焦炭=60：20：20：23），得到熔体，用离心机将熔融岩浆制作成岩 3 CN 111574249 A 说　明　书 2/6 页 棉，用作隔热用途的工业岩棉，亦以此作为现代化农业用的农用岩棉，主要用作无土栽培的 载体，其技术成熟。 本发明采用其离心成纤原理，用于加工磷矿石熔体，得到絮状钙镁磷肥，这是粉状 钙镁磷肥的更新换代产品，具有多方优势和积极意义；同时，也是一种新型现代化农业用农 业棉的更新换代产品，其既是无土栽培载体，也是肥料。 具体地说： 一、絮状钙镁磷肥的组分 磷矿石：55～65%； 白云石：14～18%； 硅石：5～11%； 焦炭：14～17%。 重量百分比验证： 各组分的下限之和小于100%，各组分的上限之和大于100%； 每一组分的下限与其它组分的上限之和大于或等于100%； 每一组分的上限与其它组分的下限之和小于或等于100%。 由此可见，上述组分的重量百分比符合要求。 另外，选用上述4种组分的工作机理是： 磷矿石：含有磷元素，通常为磷灰石或磷块岩，是钙镁磷肥中磷的主要来源。 白云石：助熔剂，使整个配料更易于熔化，其主要化学成分为CaMg(CO3)2，晶体属 三方晶系的碳酸盐矿物，除了助熔，同时增加产品的钙质。（也可以采用蛇纹石助熔，此时蛇 纹石的比例和硅石的比例都需要重新调整，且需要添加石灰石等。） 硅石：又称石英砂，主要成分二氧化硅（SiO2）；其作用是：调节熔体的酸碱度、且使熔体 在成纤时具有一定的粘稠度，便于玻璃化，而玻璃化是成纤的关键。（传统的钙镁磷肥，在用 水冲击熔体时，也要求熔体具有一定的粘性，易于玻璃化，使之成为2mm左右玻璃态颗粒，随 后干燥、研磨、分筛）。 焦炭：作为燃料，提供热能，保持炉温，熔化物料；其它物料熔化后，流到颅腔底部， 焦炭仍然是固体，且密度低于熔体，成品中原则上不包含碳。生产过程中，焦炭在炉体内全 部燃烧。 空气：在生产过程中需要持续稳定地鼓入空气，有时用热空气，必要时辅以氧气； 其作用是助燃。空气或氧气燃烧后，经过处理、排出；在熔炉准备阶段，需要点燃炉子。 二、絮状钙镁磷肥的制造方法 ①将配料按配比混合于已经点燃的熔炉，鼓入空气或氧气使焦炭完全燃烧，工作温度 在1350～1800°C之间，以1500-1550°C为佳，得到熔体，熔体通过熔炉出口引出； ②熔体流到离心机上，通过离心成纤和空气冲击成纤原理，制成杂乱纤维，即絮状钙镁 磷肥； ③用集棉机集棉； ④用打包机打包、打捆，经过质检后，即可入库，或装车发运。 与现有技术相比，本发明具有下列优点和积极效果： 1、其生产方法，与传统钙镁磷肥生产工艺相比，省掉了磷矿石熔体的水淬、烘干、球磨、 4 CN 111574249 A 说　明　书 3/6 页 分筛等工序，大幅度简化了工艺、大规模地节省能源、减少污染（包括粉尘污染、以及噪声污 染）、节省总工时，降低成本； 2、本发明结合钙镁磷肥的化学原理、以及保温隔热用的工业棉的工艺，技术成熟； 3、用作无土栽培时，能缓释磷肥； 4、钙镁磷肥需要避免有限成分被土壤固定，也就是尽量少接触土壤，尽量多地接触作 物根系；这种产品，其为蓬松的结构，纤维成束或成网状结构，形成一个小的絮团，与土壤接 触面较粉状磷肥少，只有周边接触土壤，称为絮团结构；而根系可穿过，与纤维纵横交错；因 此，缓缓释放的有效磷抵抗土壤固定的能力更强，更能发挥肥效； 5、这种磷肥，形成絮团结构能改善土壤板结，增强透气性，疏松性，通常在土壤中掺沙 形成含含沙量不同的各种沙土，以提高疏松性和透气性，但与此同时，会导致蓄水性下降； 而絮团结构在疏松土壤，增强透气的同时，还增加了涵水能力，改善了土壤； 6、用作基肥，絮团结构能大量吸收水分，吸附其他肥料，储水、储肥； 7、产品有兼容性，实际上原料蛇纹石并不比玄武岩贵，因此，这种纤维代替玄武岩纤 维，做各种其他用途，也是可行的。因此有更加广阔的市场以及潜在市场。 附图说明 图1是本生产设备的结构方框图； 图2是本生产设备的结构示意图； 图3是熔炉的结构示意图。 图中： 10—熔炉， 11—支座， 12—钢铁外壳， 121—出料口，122—铜块门，123—空气入口，124—出铁口； 13—内衬耐火材料； 20—离心机， 30—集棉鼓； 40—第1传送带； 50—摆锤； 60—第2传送带； 70—打包机。 A—配料；B—熔体；C—絮状钙镁磷肥；D—成品。
