技术摘要：
本发明公开一种片材展开装置和片材加工系统，该片材展开装置应用于片材加工系统，用于展开片材，所述片材展开装置包括：安装座；驱动组件，所述驱动组件设于所述安装座；吸附结构，所述吸附结构设于所述驱动组件，所述吸附结构包括吸盘，所述吸盘用于吸附片材；冷却结  全部
背景技术：
柔性片材加工设备通常使用垂直发泡炉生产交联聚烯烃发泡生产片材，片材在加 热发泡后宽度会变宽，从发泡炉出来后片材会起皱，从而影响片材的后续使用。相关技术中 通常采用展平辊将片材展开，展平辊在运转过程中会接触整个片材，在高温下片材容易和 展平辊粘连，造成产品表面不良或设备运转失常。 上述仅用于辅助理解本申请的技术方案，并不代表承认为现有技术。
技术实现要素：

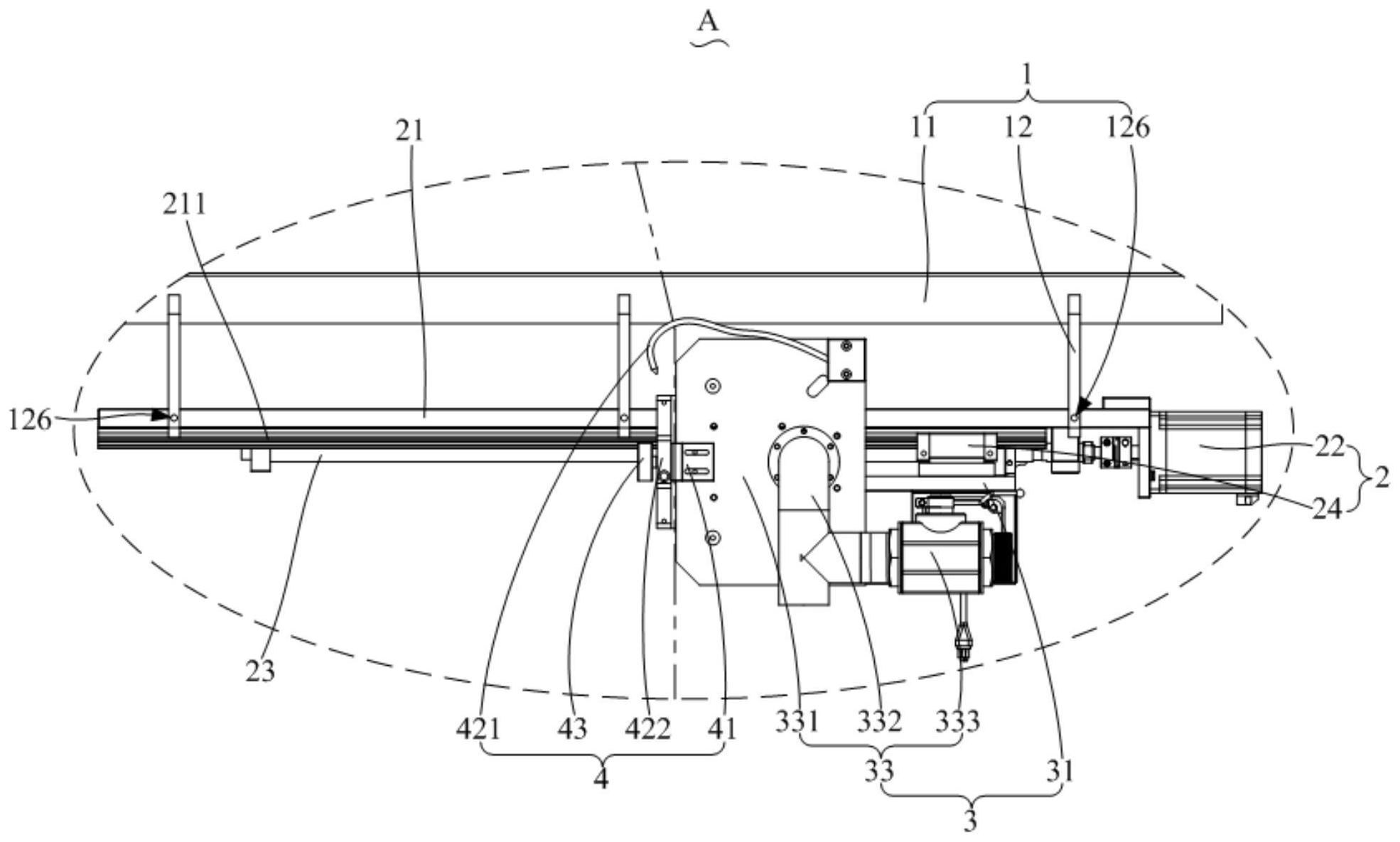

本发明的主要目的是提供一种片材展开装置和片材加工系统，旨在提供一种方便 实现片材展开的片材展开装置，该片材展开装置有效避免了与整个片材接触，并发生粘连 的现象。 为实现上述目的，本发明提出的片材展开装置，应用于片材加工系统，用于展开片 材，所述片材展开装置包括： 安装座； 驱动组件，所述驱动组件设于所述安装座； 吸附结构，所述吸附结构设于所述驱动组件，所述吸附结构包括吸盘，所述吸盘用 于吸附片材；及 冷却结构，所述冷却结构包括支架和活动连接于所述支架的气嘴组件，所述支架 设于所述吸盘，所述气嘴组件用于向片材吹气，以冷却片材。 在一实施例中，所述气嘴组件包括气管和活动连接于所述支架的两个气嘴，两个 所述气嘴配合形成有片材通道，所述吸盘与所述片材通道对应，以吸附经过所述片材通道 的片材，所述气管的一端位于所述片材通道背离所述吸盘的一侧，用于向片材吹气以冷却 片材。 在一实施例中，每一所述气嘴设有调节孔，所述气嘴组件还包括两个调节手柄，每 一所述调节手柄的一端穿过一所述调节孔与所述支架连接，所述调节手柄用于调节所述气 嘴的位置，以调整所述片材通道的宽度； 且/或，每一所述气嘴面向所述片材通道的一侧设有多个气孔，多个所述气孔沿所 述片材通道的延伸方向间隔排布。 在一实施例中，所述吸附结构包括： 底座，所述底座与所述驱动组件连接； 链轮组件，所述链轮组件设于所述底座；及 吸盘组件，所述吸盘组件包括所述吸盘、真空接口及调节阀，所述吸盘与所述链轮 4 CN 111591815 A 说　明　书 2/9 页 组件背向所述底座的一侧连接，并围合形成吸附腔，所述真空接口设于所述吸盘背向所述 链轮组件的一侧，并与所述吸附腔连通，所述调节阀设于所述真空接口，用于调节吸附腔内 真空压力。 在一实施例中，所述链轮组件包括： 驱动件，所述驱动件设于所述底座； 链轮底板，所述链轮底板与所述底座并行且间隔设置，所述链轮底板背向所述底 座的一侧与所述吸盘连接； 主动链轮，包括主动轮和可转动地穿设于所述底座和所述链轮底板的转动轴，所 述转动轴穿过所述链轮底板的一端与所述主动轮连接，所述驱动件的输出轴与所述转动轴 远离所述主动轮的一端传动连接； 从动轮，所述从动轮可转动地设于所述链轮底板背向所述底座的一侧；及 齿形链，所述齿形链套设于所述从动轮和所述主动轮，所述齿形链与所述链轮底 板和所述吸盘配合形成所述吸附腔。 在一实施例中，所述驱动组件包括： 固定板，所述固定板与所述安装座连接，所述固定板背向所述安装座的一侧设有 两个滑轨，两个所述滑轨并行且间隔设置； 驱动电机，所述驱动电机设于所述固定板，并位于两个所述滑轨的一端； 丝杆，所述丝杆可转动地设于所述固定板，并位于两个所述滑轨之间，所述丝杆的 一端与所述驱动件的输出轴连接；及 滑座，所述滑座与所述丝杆活动连接，并与所述滑轨滑动配合，所述滑座背向所述 滑轨的一侧与所述吸附结构连接； 所述驱动电机驱动所述丝杆转动，以使所述滑座带动所述吸附结构沿所述滑轨滑 动。 在一实施例中，所述安装座包括： 横梁；和 多个挂钩件，多个所述挂钩件设于所述横梁，并沿所述横梁的延长方向间隔排布， 每一所述挂钩件背向所述横梁的一侧设有挂钩槽，所述固定板容纳并固定于所述挂钩槽 内。 在一实施例中，每一所述挂钩件包括： 连接部，所述连接部设有安装槽，所述横梁部分容纳并限位于所述安装槽内；和 两个挂钩部，两个所述挂钩部并行且间隔地设于所述连接部背向所述安装槽的一 侧，两个所述挂钩部和所述连接部围合形成所述挂钩槽，每一所述挂钩部面向另一所述挂 钩部的一侧凹设有凹槽，所述固定板的两端分别容纳并限位于所述凹槽内。 在一实施例中，每一所述挂钩部设有连通所述凹槽的过孔，所述固定板的两端分 别设有安装孔，一紧固件依次穿过所述过孔和所述安装孔与所述固定板连接。 本发明还提出一种片材加工系统，所述片材加工系统包括发泡炉和上述所述的片 材展开装置，所述发泡炉设有出料口，所述片材展开装置设于所述出料口处。 本发明技术方案的片材展开装置通过在安装座设置驱动组件，将吸附结构装设于 驱动组件，并在吸附结构的吸盘上设置冷却结构，从而利于冷却结构的气嘴组件向片材吹 5 CN 111591815 A 说　明　书 3/9 页 气，使得片材冷却，以方便吸盘吸附片材，避免吸盘吸附片材时与片材发生粘连；同时，利于 吸附结构的吸盘吸附片材的边缘，有效避免了与整个片材接触；进一步的，利于驱动组件驱 动吸附结构带动吸盘和片材沿安装座移动，从而方便将片材展开。本发明的片材展开装置 不仅能够方便、快速地实现片材展开，还能够有效避免与整个片材接触，并发生粘连的现 象。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图示出的结构获得其他的附图。 图1为本发明一实施例中片材加工系统的结构示意图； 图2为图1中A处的放大示意图； 图3为本发明一实施例中安装座的结构示意图； 图4为图3中B处的放大示意图； 图5为本发明一实施例中驱动组件的结构示意图； 图6为本发明一实施例中吸附结构的部分结构示意图； 图7为本发明一实施例中吸盘组件的结构示意图； 图8为本发明一实施例中冷却结构的结构示意图。 附图标号说明： 6 CN 111591815 A 说　明　书 4/9 页 本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
