技术摘要：
本发明专利涉及机床生产技术领域，且公开了一种具有调节功能的非标件加工用机床，包括底盘和上边座，所述底盘的上端安置有顶盘，且底盘的侧端安装有支撑机构，所述上边座安置于顶盘的上端，且上边座的上端安装有脚座，所述脚座的上端安置有主定机构；本发明专利通过支  全部
背景技术：
机床是指制造机器的机器，亦称工作母机或工具机，习惯上简称机床。一般分为金 属切削机床、锻压机床和木工机床等。现代机械制造中加工机械零件的方法很多：除切削加 工外，还有铸造、锻造、焊接、冲压、挤压等，但凡属精度要求较高和表面粗糙度要求较细的 零件，一般都需在机床上用切削的方法进行最终加工。机床在国民经济现代化的建设中起 着重大作用，在非标零件领域一般也会使用到车床来对零部件进行加工。 现有的机床，主体结构设计严谨，导致其主体上下一体，左右一至，让其各个部分 无法分化，导致其难以配合进行滑动，使其无法进行左右水平位置的调节，让机床的适应环 境单一，无法调控后改变自身形状以适应不同的加工环境，并且其顶部未设计拼接结构，让 其顶部无法快速的进行分解，而后再改变现状相配合高度后再次进行对接，导致其使用时 存在着可操控性能较差的问题。
技术实现要素：

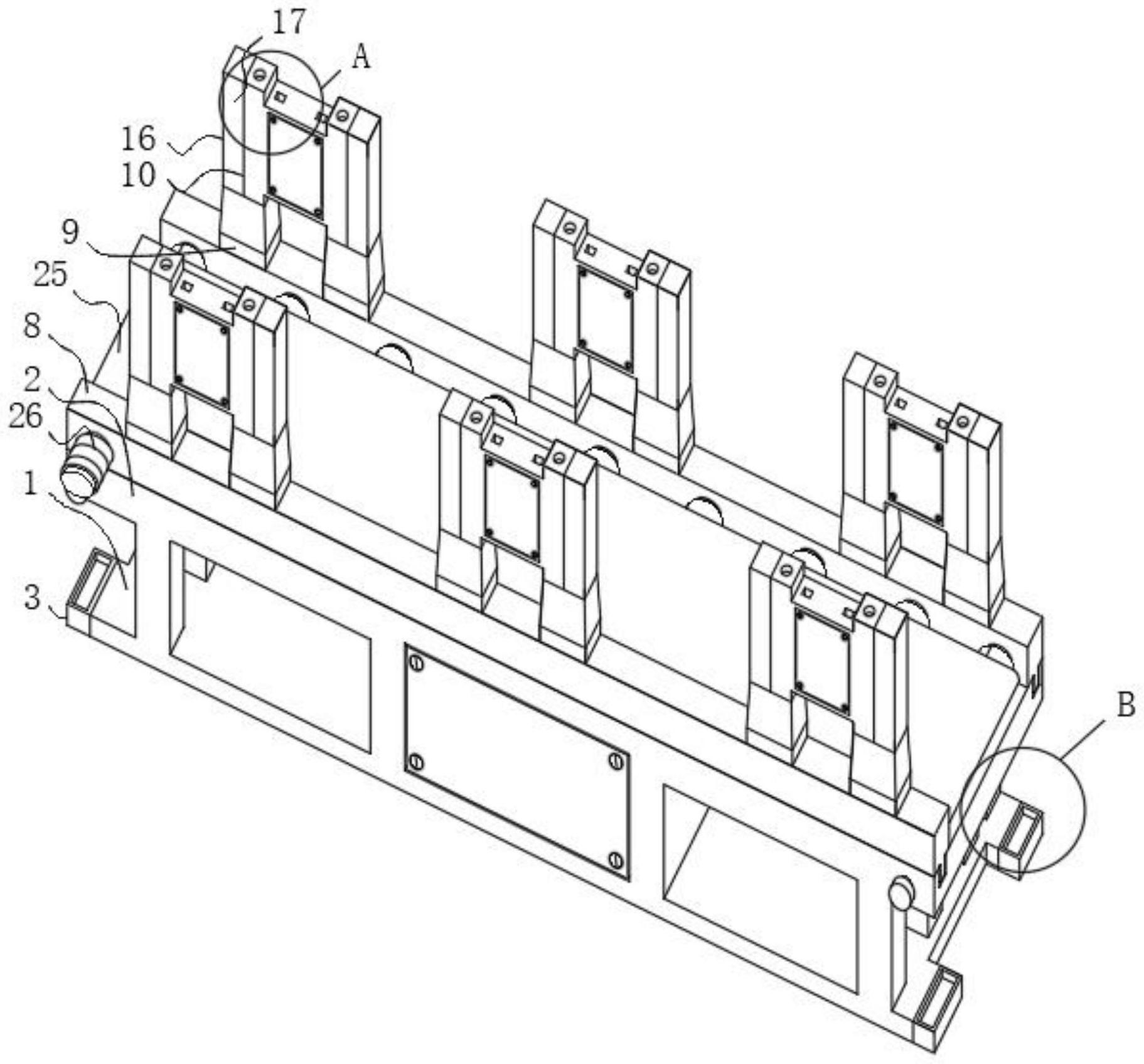

本发明专利的目的在于提供一种具有调节功能的非标件加工用机床，解决了现有 的机床，主体结构设计严谨，导致其主体上下一体，左右一至，让其各个部分无法分化，导致 其难以配合进行滑动，使其无法进行左右水平位置的调节，让机床的适应环境单一，无法调 控后改变自身形状以适应不同的加工环境，并且其顶部未设计拼接结构，让其顶部无法快 速的进行分解，而后再改变现状相配合高度后再次进行对接，导致其使用时存在着可操控 性能较差的问题。 为实现上述目的，本发明专利提供如下技术方案：一种具有调节功能的非标件加 工用机床，包括底盘和上边座，所述底盘的上端安置有顶盘，且底盘的侧端安装有支撑机 构，所述上边座安置于顶盘的上端，且上边座的上端安装有脚座，所述脚座的上端安置有主 定机构，所述主定机构的侧端安置有辅定机构，所述主定机构的前端安装有前盖，所述顶盘 的底部开设有内脚槽，且内脚槽的内端安置有脚条，所述脚条的顶端侧壁安装有条轴，所述 脚条的端壁等距离开设有条接孔，所述上边座的内侧安置有传送带，且上边座的外侧安装 有传动电机。 优选的，所述支撑机构包括支撑座、凹口、内条和条口，所述支撑座的上端壁开设 有凹口，且支撑座的侧壁固定有内条，所述内条的外侧开设有条口。 优选的，所述支撑座为矩形块状，且支撑座与内条之间相互焊接，而且内条与条口 相互配合构成滑动结构。 优选的，所述主定机构包括主箱、螺孔、透口、侧卡槽和卡螺柱孔，且主箱的左右两 侧顶部均开设有螺孔，所述主箱的中部顶端穿设有透口，且主箱的侧壁开设有侧卡槽和卡 3 CN 111546101 A 说　明　书 2/5 页 螺柱孔。 优选的，所述主箱为倒“工”字状，且主箱与前盖之间相互配合通过螺钉连接，而且 主箱的内部为漏空槽口状。 优选的，所述侧卡槽和卡螺柱孔均关于主箱的侧壁竖直方向呈间隙式分布，且透 口与漏空槽口状之间相互配合连通。 优选的，所述辅定机构包括辅座、嵌位螺丝和嵌柱条，且辅座的侧壁安装有嵌位螺 丝以及嵌柱条。 优选的，所述辅座的数量为主定机构的数量的两倍，且辅座与嵌位螺丝之间为螺 纹连接，而且辅座关于主定机构的中心对称。 优选的，所述辅座通过嵌柱条与侧卡槽构成卡合结构，同时脚条通过条轴与内脚 槽构成旋转结构，且条接孔关于脚条的水平方向呈等距离分布。 与现有技术相比，本发明专利的有益效果如下： 1、本发明专利通过支撑座的矩形块状，可方便对装置体的底部固定面进行支撑， 具有很好的对接效果，同时其支撑座顶部的凹口，可方便使用者来扣按凹口，从而拖动支撑 座，使支撑座联动其侧壁上固定的内条进行同时移动，此时，条口和内条之间相互配合滑 动，可放那边更好的调节内条进行便捷的位置变动，让装置体的底部的支撑脚可以随之进 行拉伸调节，让其支撑时可以更加的稳定。 2、本发明专利通过主箱的倒“工”字状可方便在其侧端来侧接两组辅定机构，方便 搭载配合各个结构进行使用，而经过主箱内部的漏空槽口状，可方便直接安装车床所用传 感器元件和配电电路，如红外测距传感器和电机控制电路等，同时一些打磨和切割的电路 也方便进行安装，具有较高的对接效果。 3、本发明专利通过侧卡槽和卡螺柱孔的设计，可方便配合嵌位螺丝、嵌柱条进行 使用，嵌位螺丝、嵌柱条可与侧卡槽和卡螺柱孔相互配合对接，而后可让主箱和辅座相互进 行对接，完成二者的拼接操作，同时也方便对其进行拆解，具有极高的调控效果，拆解的设 计，维护起来也更加的方便，同时可利用螺孔来穿设螺丝，此时，可将一些切割元件如切割 机直接搭载在装置体的顶端进行使用，同时可利用透口来穿接报警器，方便报警器的头部 透过透口外漏，而其底部置于漏空槽口内进行组接使用。 4、本发明专利通过嵌位螺丝旋转，可使嵌位螺丝与辅座相互螺纹对接，并且让嵌 位螺丝透过辅座穿入卡螺柱孔内，此时，可对辅座和主箱之间进行牢固的组接，同时在拼接 时，可先利用嵌柱条与侧卡槽相卡合，可对辅座和主箱之间进行初步卡合定位，提高其使用 时的便捷性，而选取不同位置高度的侧卡槽、卡螺柱孔进行卡合使用，可方便改变主箱和辅 座之间的相对高度，此时，可利用辅座后端壁上均匀开设的螺纹接孔，来进行组接，方便提 高其组接时的适应性。 5、本发明专利通过条轴的旋转，可旋转脚条，使脚条在内脚槽内外翻，此时，依据 重力可让内脚槽与脚条相互垂直，在装置体体底端形成一个分隔区域，同时脚条可形成散 热片的效果，而脚条端部的条接孔可直接来插接线缆，方便对装置体上的线缆进行缠绕捆 绑，提高其整洁性，同时顶盘上壁边缘开设有滑动槽口，上边座底端边缘安置有滑动块条， 二者相互配合滑动，可改变顶盘和上边座之间的位置，让其发生相对滑动，此时，可经过上 边座端部的穿设定位螺丝，可旋转穿入上边座内部的滑动槽口中，并与滑动块条相互对接， 4 CN 111546101 A 说　明　书 3/5 页 贴合，完成定位，方便对装置体调节后的位置进行锁定，让装置体可以更加便捷的变形，以 适应不同的非标零件加工环境之中。 附图说明 图1为本发明专利结构主视图； 图2为本发明专利辅定机构立体结构图； 图3为本发明专利内条和条口正视结构图； 图4为本发明专利图1中A处的局部结构放大图； 图5为本发明专利图2中B处的局部结构放大图； 图6为本发明专利脚条立体示意图。 图中：1、底盘；2、顶盘；3、支撑机构；4、支撑座；5、凹口；6、内条；7、条口；8、上边座； 9、脚座；10、主定机构；11、主箱；12、螺孔；13、透口；14、侧卡槽；15、卡螺柱孔；16、辅定机构； 17、辅座；18、嵌位螺丝；19、嵌柱条；20、前盖；21、内脚槽；22、脚条；23、条轴；24、条接孔；25、 传送带；26、传动电机。
