技术摘要：

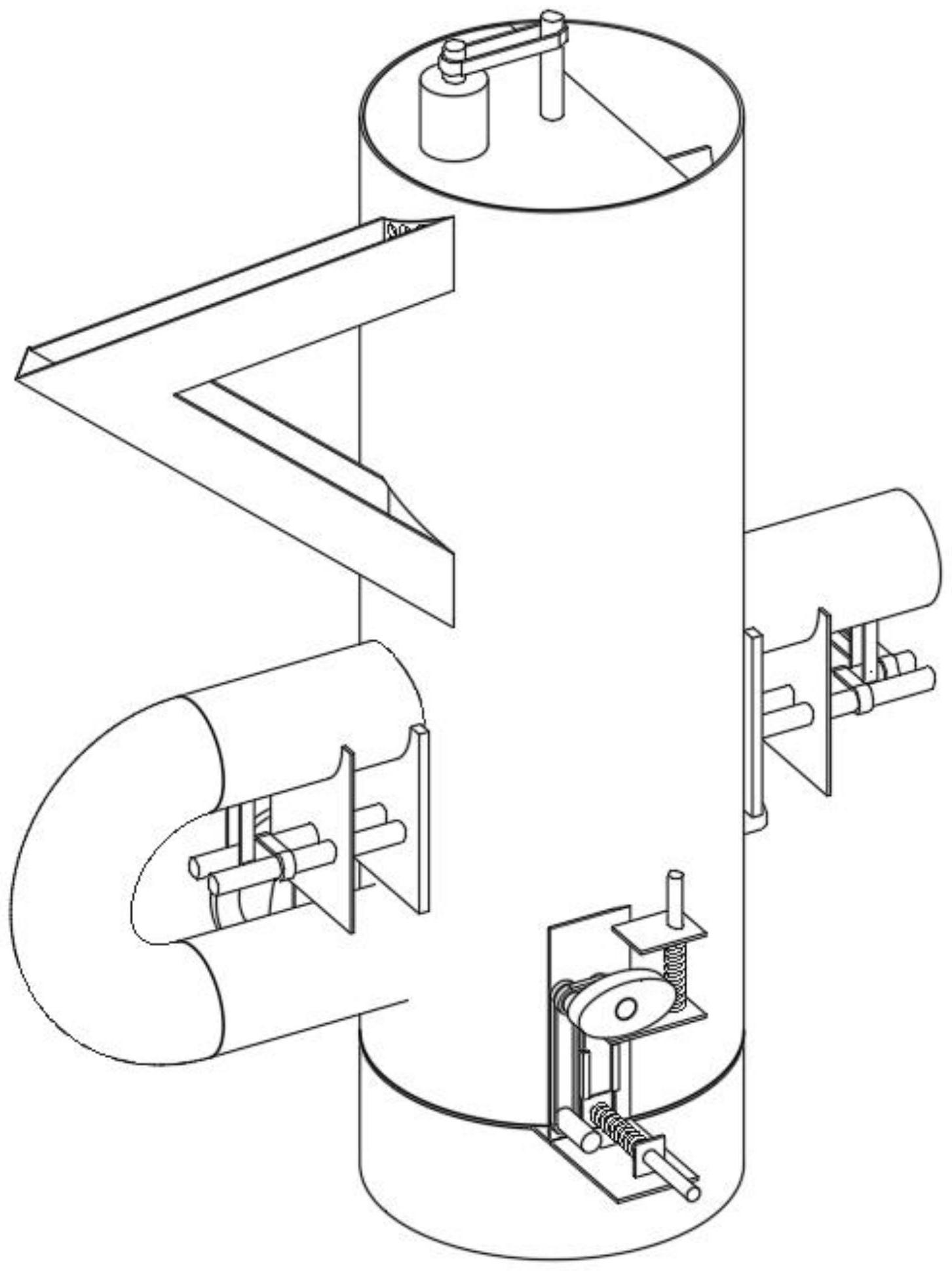

本发明涉及石材加工设备，更具体的说是一种建筑用多功能石材加工设备，包括破碎机构、碾压机构、传送输出机构、切块机构，设备能够石材破碎成小块，设备能够将破碎后的小块碾压成小颗粒，设备能够将小颗粒石材和水泥混合，设备能够将混合后的物料切割成小块，破碎机构  全部
背景技术：
在石材加工时，将石材制成相同大小的小块需要多个流程，需要的人工成本很高， 但是市面生没有较好的石材加工设备，所以设计了这种建筑用多功能石材加工设备。
技术实现要素：
本发明主要解决的技术问题是提供一种建筑用多功能石材加工设备，设备能够石 材破碎成小块，设备能够将破碎后的小块碾压成小颗粒，设备能够将小颗粒石材和水泥混 合，设备能够将混合后的物料切割成小块。 为解决上述技术问题，本发明涉及石材加工设备，更具体的说是一种建筑用多功 能石材加工设备，包括破碎机构、碾压机构、传送输出机构、切块机构，设备能够石材破碎成 小块，设备能够将破碎后的小块碾压成小颗粒，设备能够将小颗粒石材和水泥混合，设备能 够将混合后的物料切割成小块。 破碎机构与碾压机构连接，碾压机构与传送输出机构连接，传送输出机构与破碎 机构连接，切块机构与破碎机构连接，传送输出机构与切块机构连接。 作为本技术方案的进一步优化，本发明一种建筑用多功能石材加工设备，所述的 破碎机构包括动力电机、电机轴、皮带、传动轴、破碎刀、螺纹传送机构、离心输出口、导向通 道、电机安装板、承料桶，动力电机与电机轴连接，电机轴与皮带摩擦连接，皮带与传动轴摩 擦连接，传动轴与破碎刀连接，离心输出口与承料桶连接，导向通道与承料桶连接，电机安 装板与动力电机连接，承料桶与螺纹传送机构连接；螺纹传送机构包括旋转套筒、螺纹传送 板、齿轮a、齿轮a限位板、反向传动皮带、反向传动轴、齿轮b、反向传动轴套、螺纹传动密封 板，旋转套筒与螺纹传送板连接，螺纹传送板与承料桶滑动连接，齿轮a与齿轮a限位板连 接，反向传动皮带与传动轴摩擦连接，反向传动轴与反向传动皮带摩擦连接，齿轮b与齿轮a 相啮合，反向传动轴套与反向传动轴轴承连接，螺纹传动密封板与承料桶连接，旋转套筒与 传动轴轴承连接，螺纹传送板与螺纹传动密封板滑动连接。 作为本技术方案的进一步优化，本发明一种建筑用多功能石材加工设备，所述的 碾压机构包括吹风电机、吹风电机轴、吹风皮带a、吹风传动轴a、吹风皮带b、吹风传动轴b、 吹风轴承板、风扇、吹风皮带c、吹风通轴、吹风连接板a、吹风连接板b、进风口、出风口、螺纹 碾压板、碾压固定板，吹风电机与吹风电机轴连接，吹风电机轴与吹风皮带a摩擦连接，吹风 皮带a与吹风传动轴a摩擦连接，吹风传动轴a与吹风皮带b摩擦连接，吹风皮带b与吹风传动 轴b摩擦连接，吹风传动轴b与吹风轴承板轴承连接，吹风轴承板与进风口连接，风扇与吹风 传动轴b连接，吹风皮带c与吹风传动轴a摩擦连接，吹风通轴与吹风皮带c摩擦连接，吹风连 接板a与吹风通轴轴承连接，吹风连接板b与吹风通轴轴承连接，进风口与吹风连接板a连 接，出风口与吹风轴承板连接，螺纹碾压板与传动轴连接，碾压固定板与传动轴轴承连接， 4 CN 111605045 A 说　明　书 2/7 页 吹风传动轴a与吹风连接板a轴承连接，吹风传动轴a与吹风连接板b轴承连接，吹风皮带b与 进风口上的开口滑动连接，吹风连接板b与进风口连接，吹风连接板b与承料桶连接，进风口 与承料桶连接，出风口与承料桶连接，螺纹碾压板与承料桶滑动连接，碾压固定板与承料桶 连接。 作为本技术方案的进一步优化，本发明一种建筑用多功能石材加工设备，所述的 传送输出机构包括输出动力电机、输出电机轴、输出皮带、输出传动轴、输出连接板、凸台、 输出滑动块、安装板a、复位柱、弹簧、安装板b、搅拌块、安装板c、底部安装板、进料口、输出 电机安装板，输出动力电机与输出电机轴连接，输出电机轴与输出皮带摩擦连接，输出皮带 与输出传动轴摩擦连接，输出传动轴与承料桶轴承连接，输出连接板与输出连接板连接，输 出连接板与凸台连接，凸台与输出滑动块滑动连接，输出滑动块与安装板a连接，安装板a与 复位柱连接，复位柱与安装板b滑动连接，弹簧套在复位柱上并限位于安装板a与安装板b， 安装板b与承料桶连接，搅拌块与传动轴连接，安装板c与传动轴轴承连接，底部安装板与安 装板c连接，进料口与承料桶连接，输出电机安装板与承料桶连接，输出动力电机与输出电 机安装板连接，输出传动轴与输出电机安装板轴承连接，输出连接板与安装板a滑动连接， 输出滑动块与安装板b滑动连接，输出滑动块与安装板c滑动连接，复位柱与承料桶滑动连 接。 作为本技术方案的进一步优化，本发明一种建筑用多功能石材加工设备，所述的 切块机构包括切块传动皮带a、切块传动轴a、切块皮带b、切块传动轴b、切块安装板、切块凸 轮、切块压迫板、压迫板复位轴、压迫复位弹簧、复位连接板、切块压迫板滑槽、物料挤压复 位轴、挤压安装板a、挤压弹簧、挤压安装板b、切块连接板，切块传动皮带a与切块传动轴a摩 擦连接，切块传动轴a与切块皮带b摩擦连接，切块皮带b与切块传动轴b摩擦连接，切块传动 轴b与切块安装板轴承连接，切块安装板与切块传动轴a轴承连接，切块凸轮与切块传动轴b 连接，切块压迫板与切块凸轮滑动连接，压迫板复位轴与切块压迫板连接，压迫复位弹簧套 在压迫板复位轴上且限位于切块压迫板与复位连接板，复位连接板与压迫板复位轴滑动连 接，切块压迫板滑槽与切块安装板连接，物料挤压复位轴与挤压安装板a滑动连接，挤压安 装板a与切块连接板连接，挤压弹簧套在物料挤压复位轴上且限位于挤压安装板a与挤压安 装板b，挤压安装板b与物料挤压复位轴连接，切块连接板与切块安装板连接，传动皮带a与 输出传动轴摩擦连接，切块安装板与切块压迫板滑动连接，切块安装板与复位连接板连接， 切块压迫板与切块压迫板滑槽滑动连接，挤压安装板b与切块连接板滑动连接，挤压安装板 b与输出滑动块输出槽的内壁滑动连接，输出滑动块与切块连接板滑动连接。 作为本技术方案的进一步优化，本发明一种建筑用多功能石材加工设备，所述的 导向通道材质为不锈钢。 本发明一种建筑用多功能石材加工设备的有益效果为： 本发明一种建筑用多功能石材加工设备，设备能够石材破碎成小块，设备能够将 破碎后的小块碾压成小颗粒，设备能够将小颗粒石材和水泥混合，设备能够将混合后的物 料切割成小块。 附图说明 下面结合附图和具体实施方法对本发明做进一步详细的说明。 5 CN 111605045 A 说　明　书 3/7 页 图1为本发明一种建筑用多功能石材加工设备的结构示意图。 图2为本发明一种建筑用多功能石材加工设备的的结构示意图。 图3为本发明一种建筑用多功能石材加工设备的的结构示意图。 图4为本发明一种建筑用多功能石材加工设备的的结构示意图。 图5为本发明一种建筑用多功能石材加工设备的的结构示意图。 图6为本发明一种建筑用多功能石材加工设备的的结构示意图。 图7为本发明一种建筑用多功能石材加工设备的的结构示意图。 图8为本发明一种建筑用多功能石材加工设备的的结构示意图。 图9为本发明一种建筑用多功能石材加工设备的的结构示意图。 图10为本发明一种建筑用多功能石材加工设备的的结构示意图。 图11为本发明一种建筑用多功能石材加工设备的的结构示意图。 图12为本发明一种建筑用多功能石材加工设备的的结构示意图。 图13为本发明一种建筑用多功能石材加工设备的的结构示意图。 图14为本发明一种建筑用多功能石材加工设备的的结构示意图。 图15为本发明一种建筑用多功能石材加工设备的的结构示意图。 图16为本发明一种建筑用多功能石材加工设备的的结构示意图。 图中：破碎机构1；动力电机1-1；电机轴1-2；皮带1-3；传动轴1-4；破碎刀1-5；螺纹 传送机构1-6；旋转套筒1-6-1；螺纹传送板1-6-2；齿轮a1-6-3；齿轮a限位板1-6-4；反向传 动皮带1-6-5；反向传动轴1-6-6；齿轮b1-6-7；反向传动轴套1-6-8；螺纹传动密封板1-6-9； 离心输出口1-7；导向通道1-8；电机安装板1-9；承料桶1-10；碾压机构2；吹风电机2-1；吹风 电机轴2-2；吹风皮带a2-3；吹风传动轴a2-4；吹风皮带b2-5；吹风传动轴b2-6；吹风轴承板 2-7；风扇2-8；吹风皮带c2-9；吹风通轴2-10；吹风连接板a2-11；吹风连接板b2-12；进风口 2-13；出风口2-14；螺纹碾压板2-15；碾压固定板2-16；传送输出机构3；传送输出机构3包括 输出动力电机3-1；输出电机轴3-2；输出皮带3-3；输出传动轴3-4；输出连接板3-5；凸台3- 6；输出滑动块3-7；安装板a3-8；复位柱3-9；弹簧3-10；安装板b3-11；搅拌块3-12；安装板 c3-13；底部安装板3-14；进料口3-15；输出电机安装板3-16；切块机构4；切块传动皮带a4- 1；切块传动轴a4-2；切块皮带b4-3；切块传动轴b4-4；切块安装板4-5；切块凸轮4-6；切块压 迫板4-7；压迫板复位轴4-8；压迫复位弹簧4-9；复位连接板4-10；切块压迫板滑槽4-11；物 料挤压复位轴4-12；挤压安装板a4-13；挤压弹簧4-14；挤压安装板b4-15；切块连接板4-16。
