技术摘要：
本发明提供一种多维度识别电压互感器计量性能在线监测平台，数据分析处理模块包括相对偏差处理模块、数据离散性处理模块和统计学规律模块；相对偏差处理模块用于通过对数据采集模块采集的信号，采用相对偏差分析方法，计算电压互感器之间运行的最大比值差和最大相位差  全部
背景技术：
关口计量准确性一直以来是营销工作的薄弱环节，关口计量的准确性与计量装置 直接相关，计量装置由电能表和互感器组成，关口表、电磁式互感器稳定性高，电容式互感 器(CVT)的准确可靠是计量装置的薄弱环节。根据2015-2018年已知数据统计，某500kV跨省 输电线路发生负线损31次，根据现场停电检修发现，电能表正常，该线路I回A相CVT误差为 0.395％，超0.2％限值要求的2倍，II回中A相、B相CVT误差超过限值。这些实际案例还有非 常多，直接带来的弊端就是电费损失巨大。 根据JJG  1021-2007《电力互感器》检定规程，电压互感器运行后需按照规定开展 周检，以核查运行后电压互感器计量性能是否良好。然而，我国在运的110kV及以上电压等 级互感器超过30万台，除新建站的交接试验进行误差特性检测外，绝大多数电压互感器无 法按照JJG  1021-2007规定进行周期性检测，主要原因如下：1)变电站停电困难，即使有停 电检修计划仅对设备绝缘性能开展测试；2)随着电压等级提高，电压互感器计量性能试验 用设备体积、重量增加，劳动强度、实施成本及工作风险均大幅提升；3)电网扩建速度远高 于人员增加速度，导致相关人员工作强度不断增加，传统的互感器计量性能试验工作模式 难以继续实施。
技术实现要素：

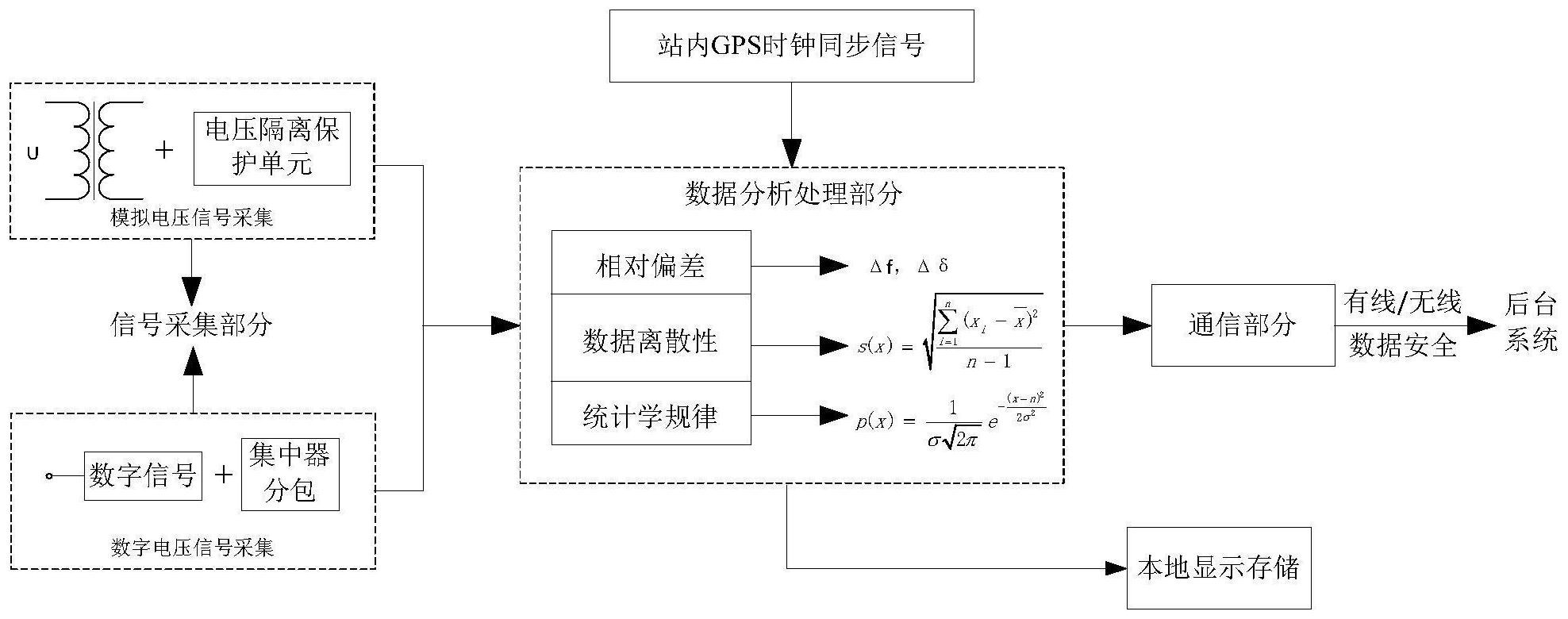

本发明要解决的技术问题是：提供一种多维度识别电压互感器计量性能在线监测 平台，实现对电压互感器计量性能的准确评估。 本发明为解决上述技术问题所采取的技术方案为：一种多维度识别电压互感器计 量性能在线监测平台，其特征在于：本平台包括数据采集模块、数据分析处理模块和通信模 块；其中， 数据采集模块包括模拟量采集模块和数字量采集模块，模拟量采集模块包括电压 传感器和电压隔离保护单元，用于采集电压互感器的二次输出电压的幅值和相位；数字量 采集模块用于从站控层读取全站电压互感器数字信号，然后解包，获得需要监测的电压互 感器二次输出电压的幅值、相位、频率； 数据分析处理模块包括相对偏差处理模块、数据离散性处理模块和统计学规律模 块；相对偏差处理模块用于通过对数据采集模块采集的信号，采用相对偏差分析方法，计算 电压互感器之间运行的最大比值差和最大相位差，当实际采集的电压互感器之间运行的比 值差大于最大比值差、且相位差大于最大相位差，则判断计量性能异常；数据离散性处理模 块用于采用狄克逊准则进行数据异常化判断；统计学规律模块用于采用正态分布求取置信 水平和置信区间的方法，判断计量性能是否异常； 3 CN 111551887 A 说　明　书 2/5 页 通信模块用于将数据分析处理模块处理的结果远程发送给后台系统。 按上述平台，所述的数据分析处理模块还包括数据判断模块，用于汇总相对偏差 处理模块、数据离散性处理模块和统计学规律模块的三个判断结果，当三个判断结果均判 断计量性能正常时，判断被检测电压互感器计量性能正常；当三个判断结果均判断计量性 能异常时，判断被检测电压互感器计量性能异常；其它判断结果则继续观察。 按上述平台，本平台的同步信号采用GPS对时。 按上述平台，本平台还包括本地存储和显示模块，用于存储数据分离处理模块的 判断结果，并进行显示。 本发明的有益效果为：本平台采用相对偏差、数据离散性、统计学规律三种数据分 析方法，三种算法的计算过程相互独立，每种算法均能独立获得被监测电压互感器计量性 能是否异常，大大提高了计量性能评估的准确性。 附图说明 图1为本发明一实施例的结构示意图。 图2为本发明一实施例的判断原理图。
