技术摘要：
本发明公开了自动喷雾消毒灭菌机器人用的进气装置，包括用于与具有出气嘴的溶液混合腔连通的进气管，所述进气管由可形变材料制成，所述进气管内开口位于溶液混合腔中心位置且与溶液混合腔连通，所述进气管外开口与外部连通，在使用时，本发明可使得空气由溶液混合腔内  全部
背景技术：
】 机器人是自动执行工作的机器装置。它既可以接受人类指挥，又可以运行预先编 排的程序，也可以根据以人工智能技术制定的原则纲领行动，它的任务是协助或取代人类 工作的工作，例如生产业、建筑业，或是危险的工作，国际上对机器人的概念已经逐渐趋近 一致，一般来说，人们都可以接受这种说法，即机器人是靠自身动力和控制能力来实现各种 功能的一种机器，而喷雾机器人则用用力喷洒水雾的一种机器装置。 市场上的喷雾机器人通常具有溶液混合腔体及分别与其连通的出雾端口和进风 通道，然而现有进风通道内端口设在溶液混合腔体侧壁上，而导致填装在溶液混合腔体内 的溶液不能均匀与空气混合接触，存在实用性不强、灵活度不高；同时位于进风通道外端口 设有格栅挡板，却存在安装、拆卸困难而造成使用不便。 为此，本发明即针对上述问题而研究提出。 【
技术实现要素：

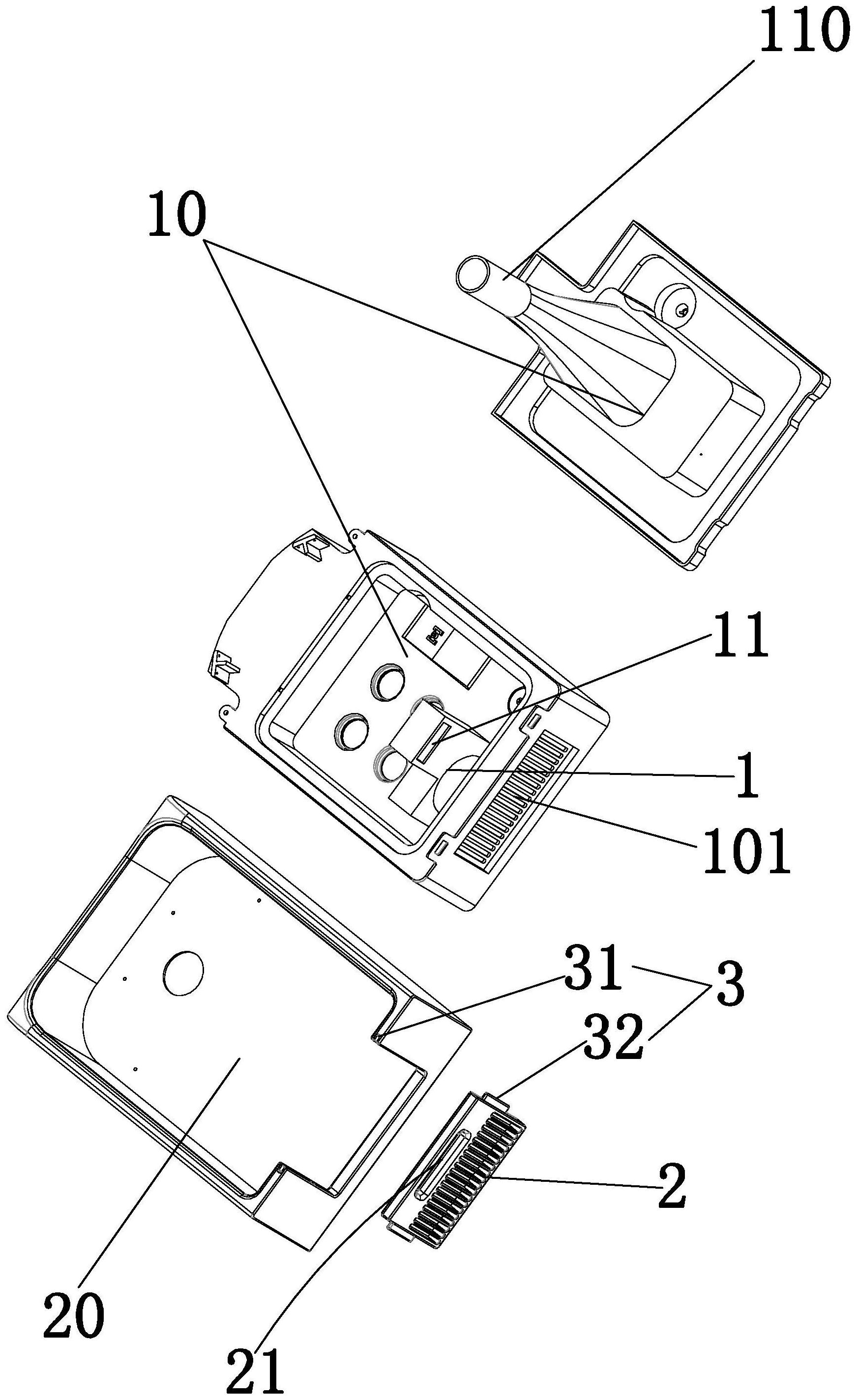

】 本发明要解决的技术问题是提供自动喷雾消毒灭菌机器人用的进气装置，在使用 时，该进气装置可根据需求使得空气由溶液混合腔内中心往四周扩散，而使得填装在溶液 混合腔内的溶液与空气充分混合；同时进气管采用可形变材料制成，可根据需求来调整进 气管位于溶液混合腔内的位置；且进气格栅与溶液混合腔之间设有连接结构，具有拆装便 捷和使用方便的特点。 为解决上述技术问题，本发明提供自动喷雾消毒灭菌机器人用的进气装置，包括 用于与具有出气嘴110的溶液混合腔10连通的进气管1，所述进气管1由可形变材料制成，所 述进气管1内开口位于溶液混合腔10中心位置且与溶液混合腔10连通，所述进气管1外开口 与外部连通。 如上所述自动喷雾消毒灭菌机器人用的进气装置，其特征在于还包括进气格栅2， 所述进气格栅2相对应进气管1外开口设在溶液混合腔10外壁上，所述进气格栅2与溶液混 合腔10之间设有连接结构3。 如上所述自动喷雾消毒灭菌机器人用的进气装置，其特征在于所述连接结构3包 括设在溶液混合腔10外壁上的连接凹槽31和相对应设在进气格栅2上以配合连接凹槽31连 接的连接凸起32。 如上所述自动喷雾消毒灭菌机器人用的进气装置，其特征在于还包括外壳20，所 述溶液混合腔10位于外壳20内，所述进气格栅2设在外壳20上，所述连接凹槽31相对应进气 管1外开口设在外壳20上 如上所述自动喷雾消毒灭菌机器人用的进气装置，其特征在于所述溶液混合腔10 3 CN 111570114 A 说　明　书 2/3 页 上且位于进气管1外开口与进气格栅2之间设有过滤网101。 如上所述自动喷雾消毒灭菌机器人用的进气装置，其特征在于所述进气格栅2上 设有拉环或开启部21。 如上自动喷雾消毒灭菌机器人用的进气装置，其特征在于所述进气管1内端封堵， 所述进气管1内开口由沿进气管1周向设置的进气通孔11形成。 如上自动喷雾消毒灭菌机器人用的进气装置，其特征在于所述进气通孔11数量为 数个，数个所述进气通孔11沿进气管1周向间隔分布可使得空气可由溶液混合腔10中心往 四周扩散。 如上所述自动喷雾消毒灭菌机器人用的进气装置，其特征在于所述出气嘴110呈 喇叭口状设置。 与现有技术相比较，本发明具有如下优点： 1、在使用时，该进气装置可使得空气由溶液混合腔内的中心往四周扩散，而使得 填装在溶液混合腔内的溶液与空气充分混合；同时进气管采用可形变材料制成，可根据需 求来调整进气管位于溶液混合腔内的位置。 2、所述进气格栅与溶液混合腔之间设有连接结构，具有拆装便捷和使用方便的特 点。 3、本发明还包括进气格栅，所述进气格栅相对应进气管外开口设在溶液混合腔外 壁上，能够防止飞虫、杂物进入溶液混合腔内，具有安全卫生的特点。 4、为了便于拆装和使用方便，所述进气格栅上设有拉环或开启部。 【附图说明】 下面结合附图对本发明的
