技术摘要：
本发明提供一种方便调节的服装设计用工作台，涉及服装设计辅助设备领域。该方便调节的服装设计用工作台，包括工作台，所述工作台的下表面固定连接有支撑装置，所述支撑装置的侧表面固定连接有支撑板，所述支撑板的上表面固定连接有升降装置，所述工作台的下表面且位于  全部
背景技术：
服装设计属于工艺美术范畴，是实用性和艺术性相结合的一种艺术形式，设计意 指计划、构思、设立方案，也含有意象、作图、造型之意，而服装设计的定义就是解决人们穿 着生活体系中诸问题的富有创造性的计划及创作行为，它是一门涉及领域极广的边缘学 科，和文学、艺术、历史、哲学、宗教、美学、心理学、生理学以及人体工学等社会科学和自然 科学密切相关，作为一门综合性的艺术，服装设计具有一般实用艺术的共性，但在内容与形 式以及表达手段上又具有自身的特性。 现有的设计工作台，具有一定的高度，不能够适应不同身高的设计人员的需求，在 设计过程中，会使用多种不同的工具，放置于工作台上，会使工作台杂乱，而且会给工作人 员的设计工作带来不便，设计人员在设计过程中布料会出现滑动，导致划线或裁剪等出现 偏差，出现扭曲等现象。
技术实现要素：

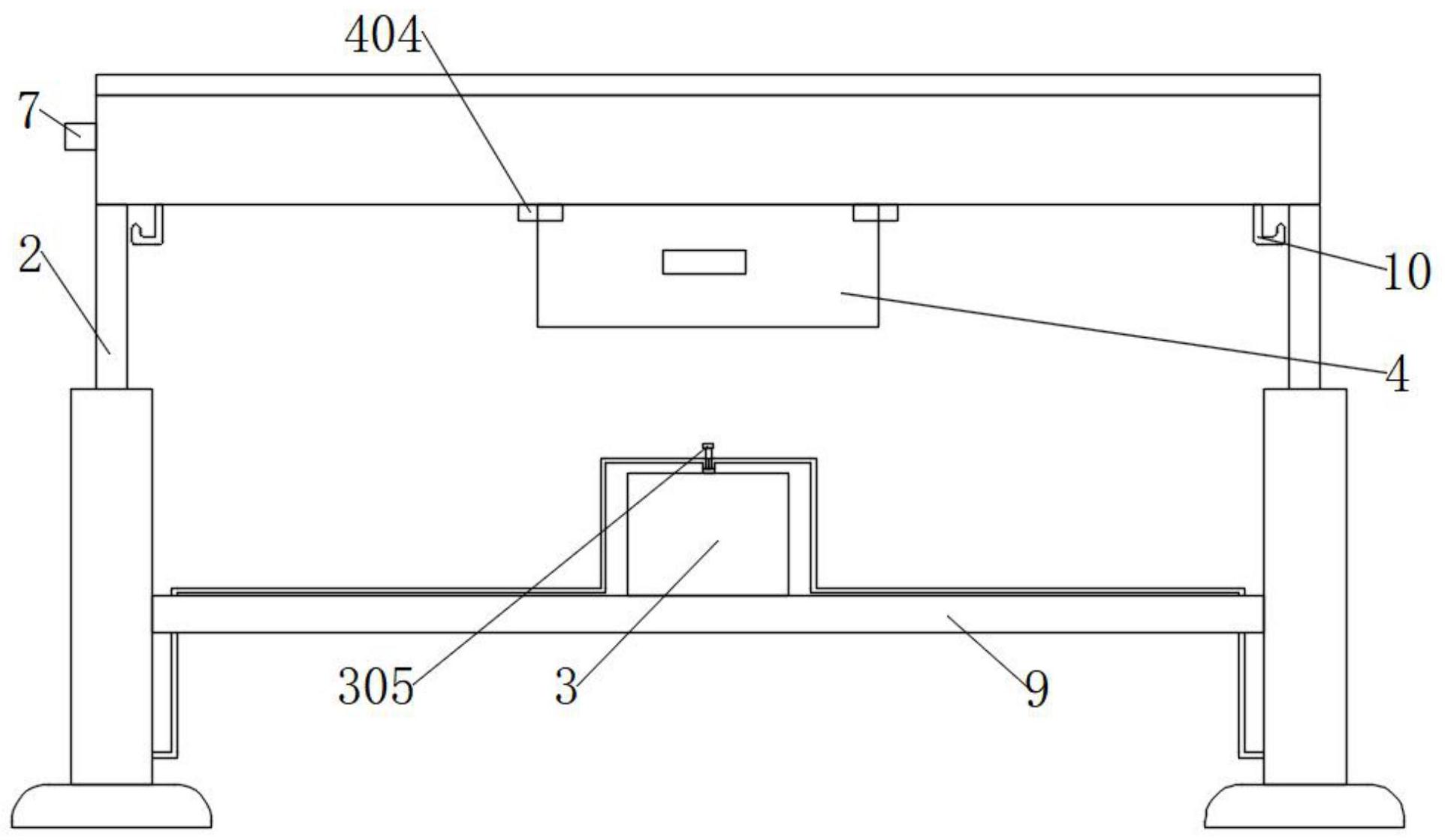

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种方便调节的服装设计用工作台，解决了 不能适应身高、工作台杂乱等问题。 (二)技术方案 为实现以上目的，本发明通过以下技术方案予以实现：一种方便调节的服装设计 用工作台，包括工作台，所述工作台的下表面固定连接有支撑装置，所述支撑装置的侧表面 固定连接有支撑板，所述支撑板的上表面固定连接有升降装置，所述工作台的下表面且位 于支撑装置的右侧设置有挂钩，所述工作台的下表面且位于挂钩的右侧设置有存储结构， 所述工作台的上表面设置有辅助设计装置，所述工作台的上表面两侧均设置有第二刻度， 所述工作台的右侧面设置有升起开关，所述工作台的右侧面且位于升起开关的后面设置有 降落开关。 优选的，所述支撑装置包括支撑脚，所述支撑脚的上表面固定连接有支撑柱，所述 支撑柱的内部设置有安装孔，所述安装孔的内部活动连接有连接板，所述连接板的上表面 固定连接有提升柱，所述支撑柱的右侧面设置有进气孔。 优选的，所述升降装置包括气泵，所述气泵的输出端固定连接有连接管，所述连接 管的上表面固定连接有进气管，所述连接管的上表面且位于进气管的前面固定连接有出气 管，所述出气管远离连接管的一端固定连接有电子阀门。 优选的，所述存储结构包括放置箱，所述放置箱的侧表面固定连接有滑轮，所述滑 轮的外表面活动连接有滑槽，所述放置箱的前表面设置有把手，所述放置箱的内部设置有 3 CN 111588171 A 说　明　书 2/4 页 隔板，所述隔板将放置箱分割为多个存储空间。 优选的，所述辅助设计装置包括夹紧板，所述夹紧板的两侧设置有锁死卡扣，所述 夹紧板的后面设置有滑块，所述滑块的右侧固定连接有量杆，所述量杆的上表面设置有第 一刻度。 优选的，所述进气管远离连接管的一端与进气孔固定连接，所述进气孔与安装孔 相连通，所述进气管的数量为四个，所述四个进气管与支撑柱固定连接，所述提升柱远离连 接板的一端与工作台固定连接。 优选的，所述升起开关与气泵信号连接，所述降落开关与电子阀门信号连接，所述 滑槽与工作台固定连接。 优选的，所述夹紧板通过合页与工作台活动连接，所述锁死卡扣与工作台固定连 接，所述滑块与工作台活动连接。 工作原理：使用时，可以利用升起开关7控制气泵301开始工作，使工作台1上升，或 者使用降落开关8控制电子阀门305打开，控制工作台1下降，使工作台1调整至合适高度，便 于工作，放置箱401存放设计所用的工具，使工作台1表面较为干净、整齐，挂钩9可以悬挂一 些大型工具，如尺子，剪刀等，夹紧板601可以夹紧布料，利用锁死卡扣602固定位置，工作台 1表面的第二刻度10与量杆604上的第一刻度605可以使设计尺寸较为准确，滑块603的移 动，可使划线、剪裁等工作更加顺利。 (三)有益效果 本发明提供了一种方便调节的服装设计用工作台。具备以下有益效果： 1、该方便调节的服装设计用工作台，采用气泵与支撑装置结合，利用升起开关与 降落开关控制工作台的高度，使其便于适应不同身高的设计人员，利用开关的设计，使其调 节更加方便快捷。 2、该方便调节的服装设计用工作台，采用了放置箱与挂钩的设计，使设计用具有 了更好的收纳，腾空了工作台，方便了设计人员的设计工作，而且摆放有规律，方便设计人 员用工具的取用。 3、该方便调节的服装设计用工作台，采用了夹紧板，使布料在设计过程中，布料处 于笔直状态，便于设计者对其进行划线设计，在工作台上设计刻度与滑动的量杆，使其尺寸 便于看出，方便设计，而且保证了划线等工作的准确性。 附图说明 图1为本发明整体结构示意图； 图2为本发明内部结构示意图； 图3为本发明俯视图； 图4为本发明升降装置俯视图； 图5为本发明存储结构结构图。 其中，1、工作台；2、支撑装置；201、支撑脚；202、支撑柱；203、安装孔；204、连接板； 205、提升柱；206、进气孔；3、升降装置；301、气泵；302、连接管；303、进气管；304、出气管； 305、电子阀门；4、存储结构；401、放置箱；402、滑轮；403、隔板；404、滑槽；405、把手；5、支撑 板；6、辅助设计装置；601、夹紧板；602、锁死卡扣；603、滑块；604、量杆；605、第一刻度；7、升 4 CN 111588171 A 说　明　书 3/4 页 起开关；8、降落开关；9、挂钩；10、第二刻度。
