技术摘要：
本发明公开了液面跟踪式反比例函数演示及图像绘制仪，涉及教具演示技术领域，包括底盘支架、液体容器、画板、推进器、显示器，本发明结构简单，操作便捷，功能齐全，通过转动转盘就能通过设置第一显示器及第二显示器进行反比例函数关系的演示，通过设置画笔及画板，在  全部
背景技术：
反比例函数y＝k/x，(k为常数，k≠0，x≠0)，几何上，k的绝对值表示x与y的坐标形 成的矩形面积，函数图象是双曲线，k>0时，图象在一、三象限。k<0时，图象在二、四象限。反 比例函数在人类应用中非常广泛，是中等数学和高等数学研究的重要内容，特别是初中学 生要必需掌握的。由于它反映的关系是相反的，教师讲授时没有合适的教具和真实的情景 做引导和启发，初中学生学习时感到非常吃力，对其中的参数k的含义、x与y间的互反关系、 动态图像的形成等更是一筹莫展，加重了教与学的双重困难。
技术实现要素：

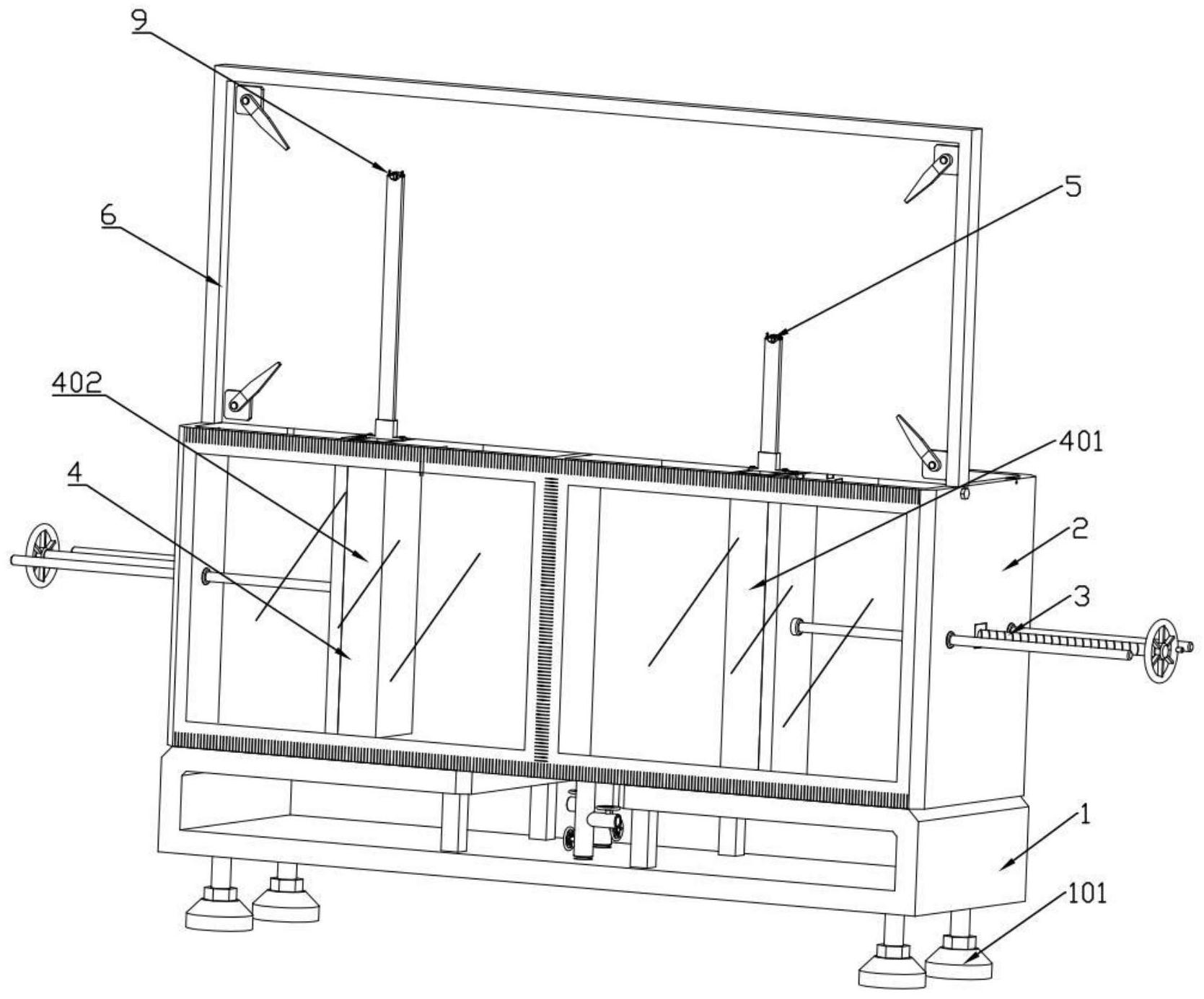

本发明的目的在于提供液面跟踪式反比例函数演示及图像绘制仪，以解决现有技 术中导致的上述缺陷。 液面跟踪式反比例函数演示及图像绘制仪，包括底盘支架，所述底盘支架上设有 液体容器，所述液体容器上设有画板，所述液体容器内设有推进器，所述推进器上设有显示 器，所述显示器中设有随液体容器内液面升降而同步升降的浮漂，所述浮漂上可拆卸安装 有安装杆，所述安装杆上设有夹持组件及画笔，所述推进器用于实现显示器的移动，且在显 示器移动的同时实现液体容器内液面的升降。 优选的，所述底盘支架包括底板，所述底板的底面设有支脚，所述底板上通过支撑 杆安装有两块安装板，所述安装板上设有限位孔，底板上设有漏水口。 优选的，所述液体容器包括水箱和呈十字形设置的第一隔板及第二隔板，所述水 箱的上端面设有两组插槽，且水箱的底部设有与限位孔相适配的限位柱，所述水箱的左右 两侧壁上均设有方形槽及与插槽相连通的销孔一，所述水箱的前壁外侧面上设有第一刻度 及与第一刻度垂直的第二刻度，所述第一隔板将水箱从左向右分隔成第二演示区及第一演 示区，所述第二隔板将第一演示区分隔成第一储水区及第一干燥区，且第二隔板将第二演 示区分隔成第二储水区及第二干燥区，所述第二隔板有两块，且所述方形槽位于两块第二 隔板之间，所述第二隔板上设有滑轨，所述滑轨上设有滑块，所述第一储水区及第二储水区 均设有导流装置，所述导流装置包括第一导管，所述第一导管上设有第二导管及第一阀门， 所述第二导管上设有第二阀门。 优选的，所述第一演示区及第二演示区内均设有推进器，所述推进器包括活塞板， 所述活塞板上设有与第二隔板相适配的开口，所述活塞板的上端面设有卡槽，所述活塞板 的侧壁上转动连接有螺纹杆，所述螺纹杆上螺纹连接有方形块，且螺纹杆远离活塞板的一 端设有转盘。 优选的，所述显示器包括位于第一演示区内的第一显示器及位于第二演示区的第 4 CN 111572243 A 说　明　书 2/6 页 二显示器，所述第一显示器及第二显示器上均包括连索及通过连接板连接的两个安装框， 第一显示器中的两个安装框分别位于第一储水区及第一干燥区，第二显示器中的两个安装 框分别位于第二储水区及第二干燥区，所述安装框的侧壁设有卡块，位于第一储水区及第 二储水区的安装框的底部均设有透水孔，且第一储水区的安装框及第二储水区的安装框内 均设有气囊，第一储水区内的气囊上设有第一浮漂，第二储水区的气囊上设有第三浮漂，第 一干燥区的安装框上设有第二浮漂，第二干燥区的安装框内设有第四浮漂，所述第一浮漂 及第四浮漂上均设有指示灯及安装杆，位于第一储水区及第二干燥区的安装框上均设有导 向块，所述安装杆为伸缩杆，且伸缩杆的外套管与导向块滑动连接所述连接板上设有定滑 轮，所述第一显示器中的连索的一端与第一浮漂连接，另一端通过定滑轮与第二浮漂连接， 所述第二显示器中的连索的一端与第三浮漂连接，另一端通过定滑轮与第四浮漂连接。 优选的，所述夹持组件包括安装于伸缩杆的内滑动杆上端的导向柱，所述导向柱 上滑动连接有弧形夹持块，且导向柱的上端设有限位块，所述导向柱上套接有弹簧，所述弹 簧位于弧形夹持块与限位块之间。 优选的，所述画板包括U形框，所述U形框上设有矩形板，且U形框的下端设有插块， 所述插块上设有销孔二，所述矩形板上转动连接有弹性夹持件。 优选的，所述活塞板上螺纹连接有导柱，水箱上设有导套，且导柱与导套滑动连 接。 本发明的优点在于：结构简单，操作便捷，功能齐全，通过转动转盘305就能通过设 置的第一显示器及第二显示器进行反比例函数关系的演示，第一演示区可以实现反比例函 数关系中k>0或k<0,x>0的演示，第二演示区可以实现反比例函数关系中k>0或k<0,x<0的演 示，通过设置画笔及画板，在液体能流动的环境下演示的同时并能在纸张、固定平面或实物 表面上绘制图像，便于学生理解，适用于教学。 附图说明 图1为本发明的结构示意图。 图2为本发明中底盘支架的结构示意图。 图3、图4为本发明中液体容器不同视角的结构示意图。 图5为本发明中推进器的结构示意图。 图6为本发明中第一显示器的结构示意图。 图7为本发明中第二显示器的结构示意图。 图8为本发明中画板的结构示意图。 图9为本发明中夹持组件的结构示意图。 其中，1-底盘支架，101-支脚，102-底板，103-安装板，104-支撑杆，105-限位孔， 106-漏水口，2-液体容器，201-水箱，202-第一隔板，203-第二隔板，204-滑轨，205-滑块， 206-插槽，207-销孔一，208-第一刻度，209-第二刻度，210-第一导管，211-第一阀门，212- 第二导管，213-第二阀门，214-第一储水区，215-第一干燥区，216-第二储水区，217-第二干 燥区，218-方形槽，219-限位柱，3-推进器，301-活塞板，302-开口，303-卡槽，304-螺纹杆， 305-转盘，306-方形块，4-显示器，401-第一显示器，402-第二显示器，403-安装框，404-连 接板，405-气囊，406-第一浮漂，407-第二浮漂，408-指示灯，409-安装杆，410-导向块，411- 5 CN 111572243 A 说　明　书 3/6 页 定滑轮，412-透水孔，413-连索，414-卡块，415-第三浮漂，416-第四浮漂，5-画笔，6-画板， 601-U形框，602-插块，603-弹性夹持件，604-销孔二，7-导柱，8-导套，9-夹持组件，901-导 向柱，902-限位块，903-弹簧，904-弧形夹持块。
