技术摘要：
本发明涉及一种涂胶架，尤其涉及一种玻璃窗辅助涂胶架。要解决的技术问题是如何提供一种方便固定玻璃窗、能够进行玻璃窗旋转、方便上胶的玻璃窗辅助涂胶架。一种玻璃窗辅助涂胶架，包括有底座、工作台、安装箱、升降机构、圆板、旋转机构、皮带传送机构等；底座顶部设  全部
背景技术：
在建筑物墙壁会设置窗用平板玻璃或镜面玻璃，主要用于建筑物的门窗、墙面，室 外装饰等，起到透光、隔热、隔声、挡风个防护的作用。同时增强建筑的美观性以及采光性， 能够提高家居的舒适性。 窗户框架上安装好玻璃后，需要对玻璃框架与玻璃连接边缘涂抹胶水，起到密封 效果及美观性，玻璃窗上胶需要工作人员细致操作，工作人员使用胶枪需要沿着玻璃窗四 边走动涂胶，目前还没有一个专用放置玻璃窗的涂胶架，工人涂胶存在玻璃窗不好放置、不 便于更换和移动，造成涂胶效率低下。 因此，需要研发一种方便固定玻璃窗、能够进行玻璃窗旋转、方便上胶的玻璃窗辅 助涂胶架。
技术实现要素：

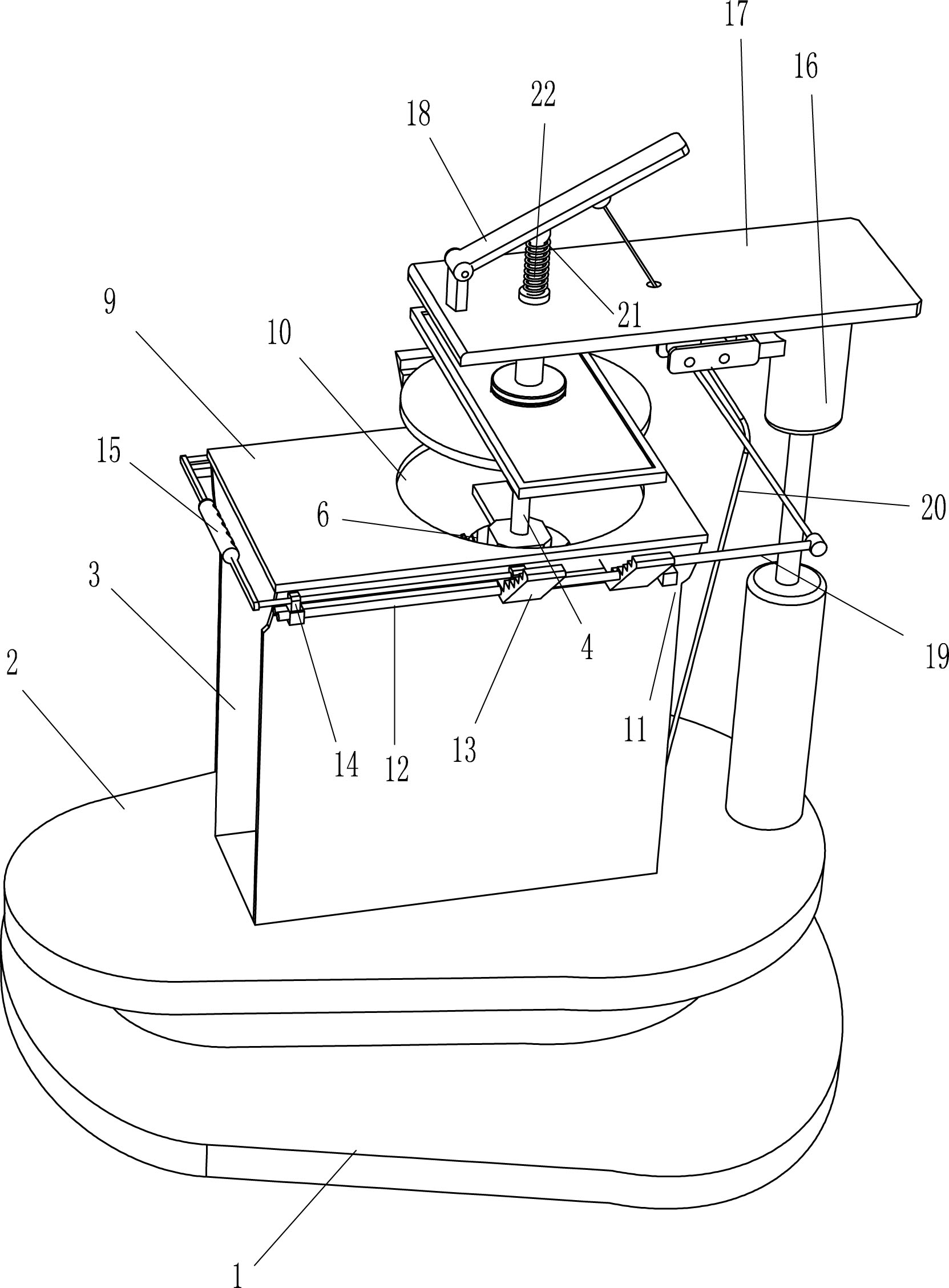

为了克服目前还没有一个专用放置玻璃窗的涂胶架，工人涂胶存在玻璃窗不好放 置、不便于更换和移动，造成涂胶效率低下的缺点，要解决的技术问题为：提供一种方便固 定玻璃窗、能够进行玻璃窗旋转、方便上胶的玻璃窗辅助涂胶架。 本发明的技术方案是：一种玻璃窗辅助涂胶架，包括有底座、工作台、安装箱、升降 机构、圆板、旋转机构、皮带传送机构、摇杆和工作板，底座顶部设置有工作台，工作台上设 置有安装箱，安装箱顶部设置有工作板，工作板上开有圆孔，安装箱上设置有升降机构，升 降机构上设置有圆板，圆板与圆孔处于同一中轴线，升降机构用于对圆板进行高度调节，安 装箱上设置有旋转机构，旋转机构与升降机构通过皮带传送机构传动连接，旋转机构用于 带动升降机构和圆板旋转，旋转机构上设置有摇杆。 在其中一个实施例中，升降机构包括有第一轴承座、转动轴、连杆、滑动套、第一转 轴、深沟球轴承、连接杆、弧形槽杆和滑动轴，靠近工作台的安装箱侧壁上设置有第一轴承 座，第一轴承座设置有转动轴，转动轴位于安装箱内一端设置有连杆，安装箱侧壁靠近工作 板位置对称设置有滑动套，两滑动套之间转动式设置有第一转轴，第一转轴下端过盈连接 有深沟球轴承，深沟球轴承外圈设置有连接杆，连接杆底部设置有弧形槽杆，弧形槽杆内滑 动式设置有滑动轴，滑动轴与连杆另一端铰接连接。 在其中一个实施例中，旋转机构包括有第二轴承座、第二转轴、转盘、异形杆、弧形 板、圆杆、圆筒、圆盘和一字滑块，工作板底部设置有第二轴承座，第二轴承座上设置有第二 转轴，第二转轴穿过的安装箱侧壁，第二转轴与转动轴之间设置有皮带传送机构，皮带传送 机构位于安装箱外侧，第二转轴位于安装箱内的一端设置有转盘，第二转轴位于安装箱外 的一端设置有摇杆，转盘圆周边对称设置有异形杆，异形杆上设置有弧形板，转盘圆周边对 称设置有圆杆，圆杆与异形杆呈90°分布，两滑动套之间的第一转轴上设置有圆筒，第一转 4 CN 111589660 A 说　明　书 2/4 页 轴上对称设置有一字滑块，圆筒内壁开有与一字滑块滑动配合的一字滑槽，圆筒上下对称 设置有圆盘，两圆盘侧边均对称开有导向槽，圆筒上交叉开有弧形槽体，弧形槽体两端开口 与上下圆盘上的对应的导向槽连通，弧形板与导向槽配合，圆杆与弧形槽体配合。 在其中一个实施例中，还包括有安装座、导轨、阶梯型放置板、导向套和N形移动 杆，安装箱侧壁外部均对称设置有安装座，同一水平线上的安装座上均匀设置有导轨，两侧 的导轨上均滑动式设置有阶梯型放置板，远离圆孔一侧的安装座上均设置有导向套，导向 套上滑动式设置有N形移动杆，N形移动杆两端分别与阶梯型放置板连接。 在其中一个实施例中，还包括有固定架、安装板、摆动压板、N形顶杆、拉绳、移动压 杆、第一弹性件、导柱、第二弹性件、圆形盘、滚珠和圆形压板，工作台顶部靠近圆孔一侧设 置有固定架，固定架顶部设置有安装板，安装板顶部转动式设置有摆动压板，阶梯型放置板 靠近固定架一侧设置有N形顶杆，工作台顶部靠近固定架一侧设置有拉绳，拉绳穿过安装板 与摆动压板连接，摆动压板正下方的安装板上滑动式设置有移动压杆，移动压杆与安装板 顶部之间设置有第一弹性件，移动压杆下侧滑动式设置有导柱，导柱与移动压杆之间设置 有第二弹性件，导柱底部设置有圆形盘，圆形盘底部通过滚珠与圆形压板旋转式连接。 有益效果是：1、本发明达到了方便固定玻璃窗、能够进行玻璃窗旋转、方便上胶的 效果，阶梯型放置板可用于放置不同长度的玻璃窗，推动N形移动杆能够方便工作人员放置 和取出阶梯型放置板上的玻璃窗。 2、通过摇动摇杆，能够实现升降机构带动圆板上升降玻璃窗撑起，同时旋转机构 通过第一转轴能够带动圆板及玻璃窗旋转180°，升降机构复位带动玻璃窗复位，本装置结 构简单，便于操作。 3、通过N形移动杆将拉绳拉动，进而实现圆形压板与玻璃窗中部接触，起到稳固作 用，当圆板向上运动带动玻璃窗旋转时，圆形压板向上挤压，第二弹性件被压缩，导柱套入 至移动压杆内，旋转过程中，圆形压板在滚珠配合下随着玻璃窗旋转，结构简单，便于操作。 附图说明 图1为本发明的立体结构示意图。 图2为本发明的第一种部分立体结构示意图。 图3为本发明的第二种部分立体结构示意图。 图4为本发明的第三种部分立体结构示意图。 图中标记为：1…底座，2…工作台，3…安装箱，4…升降机构，41…第一轴承座， 42…转动轴，43…连杆，44…滑动套，45…第一转轴，46…深沟球轴承，47…连接杆，48…弧 形槽杆，49…滑动轴，5…圆板，6…旋转机构，61…第二轴承座，62…第二转轴，63…转盘， 64…异形杆，65…弧形板，66…圆杆，67…圆筒，68…圆盘，69…导向槽，610…弧形槽体， 611…一字滑块，7…皮带传送机构，8…摇杆，9…工作板，10…圆孔，11…安装座，12…导轨， 13…阶梯型放置板，14…导向套，15…N形移动杆，16…固定架，17…安装板，18…摆动压板， 19…N形顶杆，20…拉绳，21…移动压杆，22…第一弹性件，23…导柱，24…第二弹性件，25… 圆形盘，26…滚珠，27…圆形压板。 5 CN 111589660 A 说　明　书 3/4 页
