技术摘要：
本发明涉及空气除菌技术领域，且公开了一种具有多功能的空气除菌装置，包括壳体，所述壳体的底部与合箱一的顶部固定连接，所述合箱一内壁的顶部与第一液压气缸的顶部固定连接，所述第一液压气缸的底部与支撑腿的顶部固定连接，所述支撑腿的底部贯穿合箱一内壁的底部延  全部
背景技术：
空气中本身就含有大量的细菌和微生物病毒，并且随着空气环境的污染，空气中 的细菌和微生物病毒的数量越来越多，并且细菌和微生物病毒的活动范围也是越来越广 泛，并且这些细菌和微生物病毒对人体的健康会造成一定的伤害，所以提供一种空气除菌 装置是非常有必要的，但是现有的空气除菌装置的方向都是朝着同一个方向，如果需要对 其他方向的空气进行除菌，需要改变整个除菌装置的方向，太过于麻烦，其次现在的除菌装 置都是固定放置在某一个位置，移动起来也不方便。
技术实现要素：

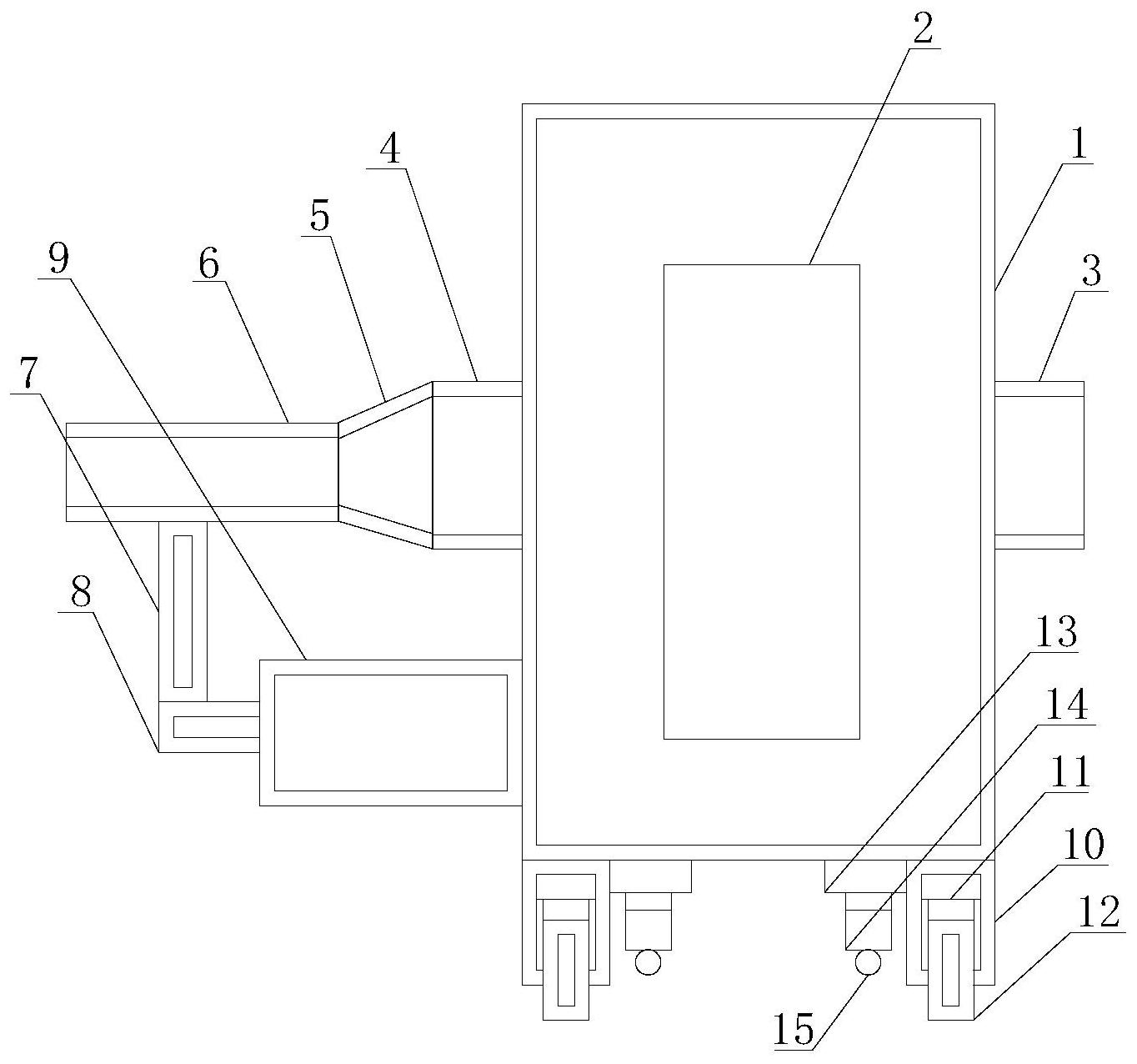

本发明的目的在于提供了一种具有多功能的空气除菌装置，解决了现有的空气除 菌装置的方向都是朝着同一个方向，如果需要对其他方向的空气进行除菌，需要改变整个 除菌装置的方向，太过于麻烦，其次现在的除菌装置都是固定放置在某一个位置，移动起来 也不方便的问题。 为实现上述目的，本发明提供如下技术方案：一种具有多功能的空气除菌装置，包 括壳体，所述壳体的底部与合箱一的顶部固定连接，所述合箱一内壁的顶部与第一液压气 缸的顶部固定连接，所述第一液压气缸的底部与支撑腿的顶部固定连接，所述支撑腿的底 部贯穿合箱一内壁的底部延伸至合箱一底部的下方，所述合箱一的底部与第二液压气缸的 顶部固定连接，所述第二液压气缸的底部与支撑柱的顶部固定连接，所述支撑柱的底部安 装有移动轮，所述壳体的左侧与进气管的右侧连通设置，所述进气管的左侧与漏斗型连通 管的右侧连通设置，所述漏斗型连通管的左侧与连通管的右侧连通设置，所述连通管的底 部与连接杆一的顶部固定连接，所述连接杆一底部与连接杆二左端的顶部固定连接，所述 连接杆二的右端的正面与推杆二的背面固定连接，所述推杆二的正面贯穿合箱二的背面延 伸至与移动板二中部的背面固定连接，所述合箱二的左侧内壁开设有左矩形槽道，所述左 矩形槽道的内壁与移动板二的左侧接触，所述合箱二的右侧内壁开设有右矩形槽道，所述 右矩形槽道的内壁与移动板二的右侧接触，所述移动板二中部的正面与连接弹簧的背面固 定连接，所述连接弹簧的正面与移动板一中部的背面固定连接，所述移动板一的左侧与左 矩形槽道的内壁接触，所述移动板一的右侧与右矩形槽道的内壁接触，所述移动板一中部 的正面与推杆一的背面固定连接，所述推杆一的正面贯穿合箱二的正面延伸至与合箱二的 前方，所述推杆一一端的顶部与第二椭圆形板块一端的底部固定连接，所述第二椭圆形板 块的另一端与第一椭圆形板块外壁所开设的弧形槽道的内壁接触，所述第一椭圆形板块套 设在转轴一的外壁上，且第一椭圆形板块的内壁与转轴一的外壁固定连接，所述转轴一的 顶部与轴承一的底部滚动连接，所述轴承一的顶部与第一连接板的底部固定连接，所述连 接板的正面与板块顶端的背面固定连接，所述板块的右侧与壳体的左侧固定连接，所述转 4 CN 111588896 A 说　明　书 2/4 页 轴一的底部与轴承二的顶部滚动连接，所述轴承二的底部与第二连接板的顶部固定连接， 所述第二连接板的正面与板块底端的背面固定连接，所述第二连接板的顶部与驱动马达的 底部固定连接，所述驱动马达的输出端与转轴二的底部固定连接，所述转轴二的顶部与齿 轮二的底部固定连接，所述齿轮二的轮齿与齿轮一的齿处相啮合，所述齿轮一的内壁与转 轴一的外壁固定连接。 优选的，所述壳体的内部安装有空气除菌机构，且该壳体的右侧与吹出管的左侧 连通设置。 优选的，所述合箱一的底部开设有与支撑腿相适配的通口。 优选的，所述第一液压气缸和第二压夜气缸均具有强大的抗压能力和支撑能力。 优选的，所述合箱二的背面开设有与推杆二相适配的通口一，且该合箱二的正面 开设有与推杆一相适配的通口二。 优选的，所述移动板一的长度、宽度、高度的大小均与移动板二的长度、宽度、高度 一样。 优选的，所述第一椭圆形板块的长轴、短轴的大小与第二椭圆形板块的长轴、短轴 一样。 优选的，所述连通管的材料为可伸缩型，并且连通管具有耐磨性。 本发明提供了一种具有多功能的空气除菌装置。该具有多功能的空气除菌装置具 备以下有益效果： 该具有多功能的空气除菌装置，通过启动第二液压气缸使支撑柱向下移动，直至 支撑柱底部的移动轮的底部与地面接触，通过启动第一液压气缸使支撑腿向上移动，从而 使移动轮可以移动，从而达到了方便移动的效果； 该具有多功能的空气除菌装置，通过第一椭圆形板块转动可以使第二椭圆形板块 进行前后反复运动，最后使推杆二对连接杆二进行前后反复推动，从而使连通管前后摆动， 从而使空气除菌装置对周围两侧的空气进行除菌。 附图说明 图1为本发明结构示意图； 图2为本发明第一椭圆形板块右侧结构示意图； 图3为本发明第二椭圆形板块俯视结构示意图； 图4为本发明第一椭圆形板块上部分剖视结构示意图； 图5为本发明合箱二内壁的左侧结构示意图； 图6为本发明合箱二内壁的右侧结构示意图。 图中：1壳体、2空气除菌机构、3吹出管、4进气管、5漏斗型连通管、6连通管、7连接 杆一、8连接杆二、9板块、10合箱一、11第一液压气缸、12支撑腿、13第二液压气缸、14支撑 柱、15移动轮、16第一连接板、17轴承一、18转轴一、19第一椭圆形板块、20齿轮一、21轴承 二、22第二连接板、23齿轮二、24转轴二、25驱动马达、26弧形槽道、27第二椭圆形板块、28推 杆一、29合箱二、30移动板一、31左矩形槽道、32右矩形槽道、33连接弹簧、34移动板二、35推 杆二。 5 CN 111588896 A 说　明　书 3/4 页
