技术摘要：
本发明公开了一种偏瘫患者用自主如厕护理床；包括主箱体，其特征在于：主箱体内设有开口向上的排泄腔，排泄腔左侧前后对称连通设有升降块腔，排泄腔左右两侧对称设有开口向上的支撑块腔，支撑块腔下侧连通设有曲柄连杆腔，通过调节线轮以及夹子可以在将患者的裤子与滑  全部
背景技术：
偏瘫及行动不便患者的护理工作十分重要，其中患者进行如厕始终较为困难，目 前的偏瘫患者需要如厕，大多通过护理人员扶持至厕所进行如厕或使用带便孔的护理床进 行如厕，前者会大大增加护理人员的劳动量，且存在一定的安全隐患，后者如厕完毕后对患 者的清洁工作较为困难，且两者都需要护理人员辅助才能完成，患者无法自主进行如厕。
技术实现要素：

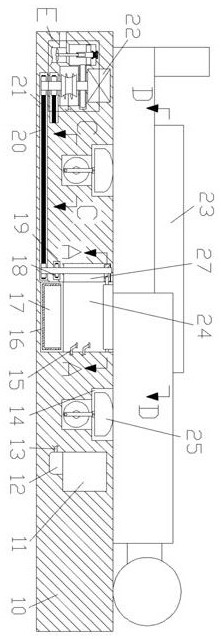

针对上述技术的不足，本发明提出了一种偏瘫患者用自主如厕护理床，能够克服 上述缺陷。 本发明是一种偏瘫患者用自主如厕护理床，包括主箱体，所述主箱体内设有开口 向上的排泄腔，所述排泄腔左侧前后对称连通设有升降块腔，所述排泄腔左右两侧对称设 有开口向上的支撑块腔，所述支撑块腔下侧连通设有曲柄连杆腔，左侧所述曲柄连杆腔后 侧设有锥齿轮腔，左侧所述曲柄连杆腔左侧设有滑动线轮腔，所述滑动线轮腔上侧设有风 扇动力腔，所述风扇动力腔左侧连通设有啮合腔，所述主箱体上端面前后对称固定连接有 位于所述排泄腔外侧的护栏箱，所述护栏箱内设有开口向内的箱体滑动腔，所述箱体滑动 腔内滑动配合连接有滑动箱，所述滑动箱内设有调节线轮腔，所述调节线轮腔外侧设有开 口向外且前后贯通的顶块滑动腔，所述调节线轮腔左侧设有向外与所述顶块滑动腔连通的 摩擦块腔，所述调节线轮腔左端壁内转动配合连接有向左延伸至所述摩擦块腔内且向右延 伸至所述调节线轮腔内的调节线轮轴，所述摩擦块腔内滑动配合连接有位于所述调节线轮 轴外侧的摩擦块，所述摩擦块内端面与所述摩擦块腔内端壁之间固定连接有位于所述调节 线轮轴下侧的摩擦块腔，所述调节线轮轴右侧末端固定连接有调节线轮，所述调节线轮上 固定连接有向内延伸至外界的调节拉绳，所述调节拉绳另一端固定连接有夹子，所述调节 线轮轴右端面与所述调节线轮腔右端壁之间固定连接有复位扭簧，所述箱体滑动腔外端壁 固定连接有能够与所述顶块滑动腔滑动配合连接的顶块。 在上述技术方案基础上，所述升降块腔内滑动配合连接有升降块，所述升降块内 转动配合连接有向右延伸至所述排泄腔内的翻板转轴，所述翻板转轴右端面固定连接有翻 板，所述排泄腔右侧前后对称连通设有导轨，所述翻板右端面中心固定连接有与所述导轨 滑动配合连接的滑块，所述排泄腔右端面上下对称固定连接有喷头，所述排泄腔下侧连通 设有开口向前的便盆腔，所述便盆腔内滑动配合连接有便盆。 在上述技术方案基础上，所述风扇动力腔上侧设有与所述主箱体固定连接的电 机，所述滑动线轮腔下侧设有向右延伸至所述锥齿轮腔下侧的支撑传动腔，所述支撑传动 腔下侧设有向右延伸至后侧所述升降块腔下侧的升降动力腔，所述电机下端壁固定连接有 4 CN 111544222 A 说　明　书 2/5 页 向下延伸贯穿所述风扇动力腔，所述滑动线轮腔以及所述支撑传动腔至所述升降动力腔内 的主动轴，所述风扇动力腔内设有与所述主动轴固定连接的风扇动力齿轮，所述滑动线轮 腔内设有与所述主动轴固定连接的滑动线轮，所述滑动线轮上固定连接有另一端向上延伸 至所述护栏箱内且与所述滑动箱左端面固定连接的滑动拉绳，所述滑动箱右端面与所述箱 体滑动腔右端壁之间固定连接有滑动箱弹簧。 在上述技术方案基础上，所述啮合腔下侧设有向左开口的进风腔，所述进风腔右 侧连通设有另一端与下侧所述喷头连通的通风腔，所述啮合腔下端壁内转动配合连接有向 上延伸至所述啮合腔内且向下延伸至所述通风腔内的风扇转轴，所述风扇转轴下侧末端固 定连接有风扇，所述啮合腔内设有与所述风扇转轴花键配合连接的花键轴，所述花键轴上 固定连接有位于所述风扇动力齿轮上侧且能够与所述风扇动力齿轮啮合的啮合齿轮，所述 啮合齿轮上侧末端转动配合连接有磁性转盘，所述啮合腔上端壁内固定连接有与所述磁性 转盘对应的电磁铁，所述电磁铁下端面与所述磁性转盘上端面之间固定连接有磁性转盘弹 簧。 在上述技术方案基础上，所述升降块腔与所述升降动力腔之间设有翻板带轮腔， 所述升降块腔下端壁内转动配合连接有向下延伸至所述翻板带轮腔内且向上延伸至所述 升降块腔内的升降轴，后侧所述升降轴向下延伸至所述升降动力腔内，所述升降轴与所述 升降块螺纹配合连接，所述升降轴之间动力配合连接有位于所述翻板带轮腔内的翻板传动 带，后侧所述升降轴与所述主动轴之间动力配合连接有位于所述升降动力腔内的升降传动 带。 在上述技术方案基础上，左侧所述曲柄连杆腔与所述锥齿轮腔之间设有向右延伸 的曲柄传动腔，所述锥齿轮腔下端壁内转动配合连接有向下延伸至所述支撑传动腔内且向 上延伸至所述锥齿轮腔内的锥齿轮轴，所述锥齿轮轴与所述主动轴之间动力配合连接有位 于所述支撑传动腔内的支撑传动带，所述锥齿轮轴上侧末端固定连接有主动锥齿轮，所述 曲柄连杆腔后端壁转动配合连接有向后延伸至所述曲柄传动腔内且向前延伸至所述曲柄 连杆腔内的曲柄转轴，左侧所述曲柄转轴向后延伸至所述锥齿轮腔内，左侧所述锥齿轮腔 后侧末端固定连接有与所述主动锥齿轮啮合的从动锥齿轮，所述曲柄转轴之间动力配合连 接有位于所述曲柄传动腔内的曲柄传动带，所述曲柄转轴前侧末端固定连接有曲柄转盘， 所述曲柄转盘前端面固定连接有圆柱销，所述圆柱销上转动配合连接有向上延伸至所述支 撑块腔内连杆，所述连杆另一端铰接有与所述支撑块腔滑动配合连接的支撑块。 在上述技术方案基础上，右侧所述曲柄连杆腔右侧设有冲洗水腔,所述冲洗水腔 下端壁固定连接有水泵，所述水泵左端面连通设有另一端与上侧所述喷头连通的水管。 本发明的有益效果是：通过调节线轮以及夹子可以在将患者的裤子与滑动箱固定 的同时不影响其挪动身体，保证其舒适度，支撑块的抬起时滑动箱同时左移，且滑动箱左移 时调节线轮锁死，从而自动脱下患者的裤子，翻板打开时患者接触面朝向排泄腔侧壁，避免 如厕时沾染排泄物，如厕完成后通过上下侧喷头分别完成冲洗与吹干操作，从而使患者能 自主进行如厕，减少了护理人员的劳动量。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 5 CN 111544222 A 说　明　书 3/5 页 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图1为本发明的一种偏瘫患者用自主如厕护理床结构示意图； 图2为图1中A-A方向剖视结构示意图； 图3为图2中B-B方向剖视结构示意图; 图4为图1中C-C方向剖视结构示意图； 图5为图1中D-D方向剖视结构示意图； 图6为图1中E处的放大结构示意图。
