技术摘要：
本发明公开了一种建筑钢筋测量切断装置，包括外壳体，所述外壳体内设有开口朝左的切断腔，所述切断腔上下对称设有滚轮腔，所述滚轮腔右侧并位于所述切断腔上端壁内设有连接腔，所述切断腔下端壁内连通设有掉落腔，所述掉落腔左侧连通设有转动腔，所述掉落腔右侧连通设 全部
背景技术：
在现如今社会高速发展的社会背景下，建筑行业是发展的核心，它为我们的生活 品质的提升做了很大的贡献，而建筑工程中的钢材内钢筋的使用量占比很大，每天工人需 要切割的钢筋数量也很大，从而造成其很大的工作强度，同时也造成其测量误差变大，并且 在对切割下来的钢筋进行捆扎时又需要大量时间去进行测量保证宽扎高度密度相同。 本申请阐述一种建筑钢筋测量切断装置，能够解决上述问题。
技术实现要素：

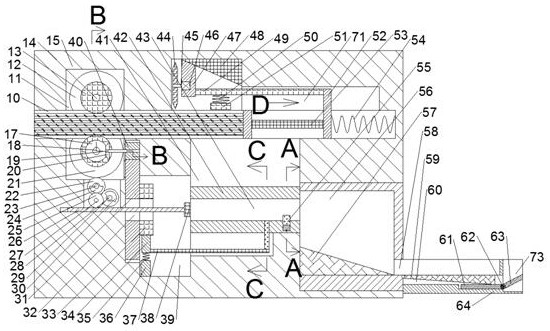

针对上述技术的不足，本发明提出了一种建筑钢筋测量切断装置，能够克服上述 缺陷。 本发明的一种建筑钢筋测量切断装置，包括外壳体，所述外壳体内设有开口朝左 的切断腔，所述切断腔上下对称设有滚轮腔，所述滚轮腔右侧并位于所述切断腔上端壁内 设有连接腔，所述切断腔下端壁内连通设有掉落腔，所述掉落腔左侧连通设有转动腔，所述 掉落腔右侧连通设有出料腔；所述连接腔内设有切断组件，所述切断组件包括固定安装在 所述切断腔右端壁上的复位弹簧，所述复位弹簧左端固设有推动块，所述推动块左端面内 设有开口槽，所述开口槽下端壁上固设有推动块，所述推动块上端延伸至所述连接腔内并 在左端面内设有滑动弹簧，所述滑动弹簧上方固设有衔接块，所述衔接块下方设有固定安 装在所述推动块左端面上的滑动连接块，所述衔接块下端面固设有压力弹簧，所述压力弹 簧下端固设有压力块；所述衔接块左端面固设有滑动斜块，所述滑动斜块上方设有固定安 装在所述连接腔上端壁内的固定斜块，所述掉落腔内设有封闭组件，所述封闭组件包括固 定安装在所述标记腔下端壁上的连接块，所述连接块内设有标记腔，所述标记腔下端壁内 设有封闭腔，所述标记腔下端壁设有滑动安装在所述封闭腔内的滑动压力块，所述滑动压 力块前后对称设有滑动安装在所述封闭腔内的封闭块，所述封闭块靠近所述滑动压力块中 心线一侧固设有梯形块，所述梯形块下方设有固定安装在前后对称的所述封闭块靠近所述 滑动压力块中心线一端端面上的衔接弹簧。 优选地，所述滑动斜块左端面内固设有切断电机，所述切断电机左端面内动力连 接设有切断轴，所述切断轴上固设有切断刀块，所述滚轮腔内设有沿所述切断腔中心线上 下对称的滚轮，所述滚轮靠近所述切断腔中心线一端延伸至所述切断腔内，上方的所述滚 轮固定安装在上传动轴上，下方的所述滚轮固定安装在下传动轴上，所述滚轮腔前侧设有 齿轮腔，所述上传动轴与所述下传动轴转动安装在所述滚轮腔与所述齿轮腔之间，所述上 传动轴延伸至所述齿轮腔内固设有上传动齿轮，所述上传动齿轮下方齿轮啮合连接设有下 传动齿轮，所述下传动齿轮固定安装在延伸至所述齿轮腔内的所述下传动轴上，所述上传 动轴前端动力连接在固定安装在所述齿轮腔前端壁内的传动电机上，所述下传动齿轮前侧 4 CN 111545683 A 说 明 书 2/6 页 设有固定安装在所述下传动轴上的传动斜齿轮，所述传动斜齿轮前侧齿轮啮合连接设有转 动斜齿轮，所述转动斜齿轮固定安装在上转动轴上，所述上转动轴转动安装在所述齿轮腔 与所述转动腔之间，所述上转动轴延伸至所述转动腔内固设有上旋转齿轮。 优选地，所述下传动齿轮下方齿轮啮合连接设有上转动齿轮，所述上转动齿轮固 定安装在上旋转轴上，所述上旋转轴前后端分别转动安装在所述齿轮腔前后端壁内，所述 上转动齿轮前侧设有固定安装在所述上旋转轴上的左半圆齿轮，所述上转动齿轮下方齿轮 啮合连接设有下转动齿轮，所述下转动齿轮固定安装在右转动轴上，所述右转动轴前后端 分别转动安装在所述齿轮腔前后端壁内，所述下转动齿轮前侧设有固定安装在所述右转动 轴上的右半圆齿轮，所述右半圆齿轮与所述左半圆齿轮之间齿轮啮合连接设有连接齿轮， 所述连接齿轮固定安装在下旋转轴上，所述下旋转轴前后端分别转动安装在所述齿轮腔前 后端壁内，所述连接齿轮下方齿轮齿条啮合连接设有齿条，所述齿条滑动安装在所述齿轮 腔下端壁内，所述齿条右端延伸至所述转动腔内固设有推力块，所述转动腔左端壁内转动 安装设有下旋转齿轮，所述下旋转齿轮与所述上旋转齿轮齿轮啮合连接，所述下旋转齿轮 右端面固设有有凹面的凹型块，所述上转动齿轮与所述下旋转齿轮内设有滑动孔，所述齿 条穿过所述滑动孔，沿所述凹型块中心线圆周阵列设有三个顶至在所述凹型块外端面上的 滑动块，所述滑动块远离所述凹型块中心线一端面固设有连接弹簧，所述连接弹簧远离所 述凹型块中心线一端固设有固定块，所述固定块远离所述凹型块中心线一端固定安装在所 述转动腔远离所述凹型块中心线一端，所述滑动块右端面固设有连接块，所述连接块靠近 所述凹型块中心线一端固设有延伸至所述标记腔内的标记块。 有益效果为：本发明对放入其中的钢筋进行自动测量切断，使其切断尺寸一致，并 对切断的钢筋进行均匀的标记，方便工人后续在使用时方便安装和捆扎，节约了工人大量 的测量时间并防止人工在长时间大量测量下产生失误从而产生误差的几率。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图 1 是本发明实施例的结构示意图； 图 2 是本发明实施例图1中A-A示意图； 图 3 是本发明实施例图1中B-B示意图； 图 4 是本发明实施例图1中B-B示意图； 图 5 是本发明实施例图1中D处的推动块的左视图。
