技术摘要：
本发明公开了一种取卵手术床，属于医疗器械领域。包括水平设置的床板和倾斜设置的靠板，所述床板的一端与所述靠板的一端连接，所述床板远离靠板的一端设有腿部支撑装置，所述床板的底部设有若干个支腿，所述床板的前端设有一个收容槽，所述收容槽内设有主动皮带轮和从  全部
背景技术：
目前在日常采卵手术过程中，为了避免不同患者之间的交叉感染，每一个患者都 需要在床板上铺设一张新的护理垫，有的病人看病的时候常常忘记自带护理垫，常常在进 入检查室之后还要回头出去购买，很浪费时间，而且在检查完毕后，护理垫的处理问题也很 不方便。
技术实现要素：

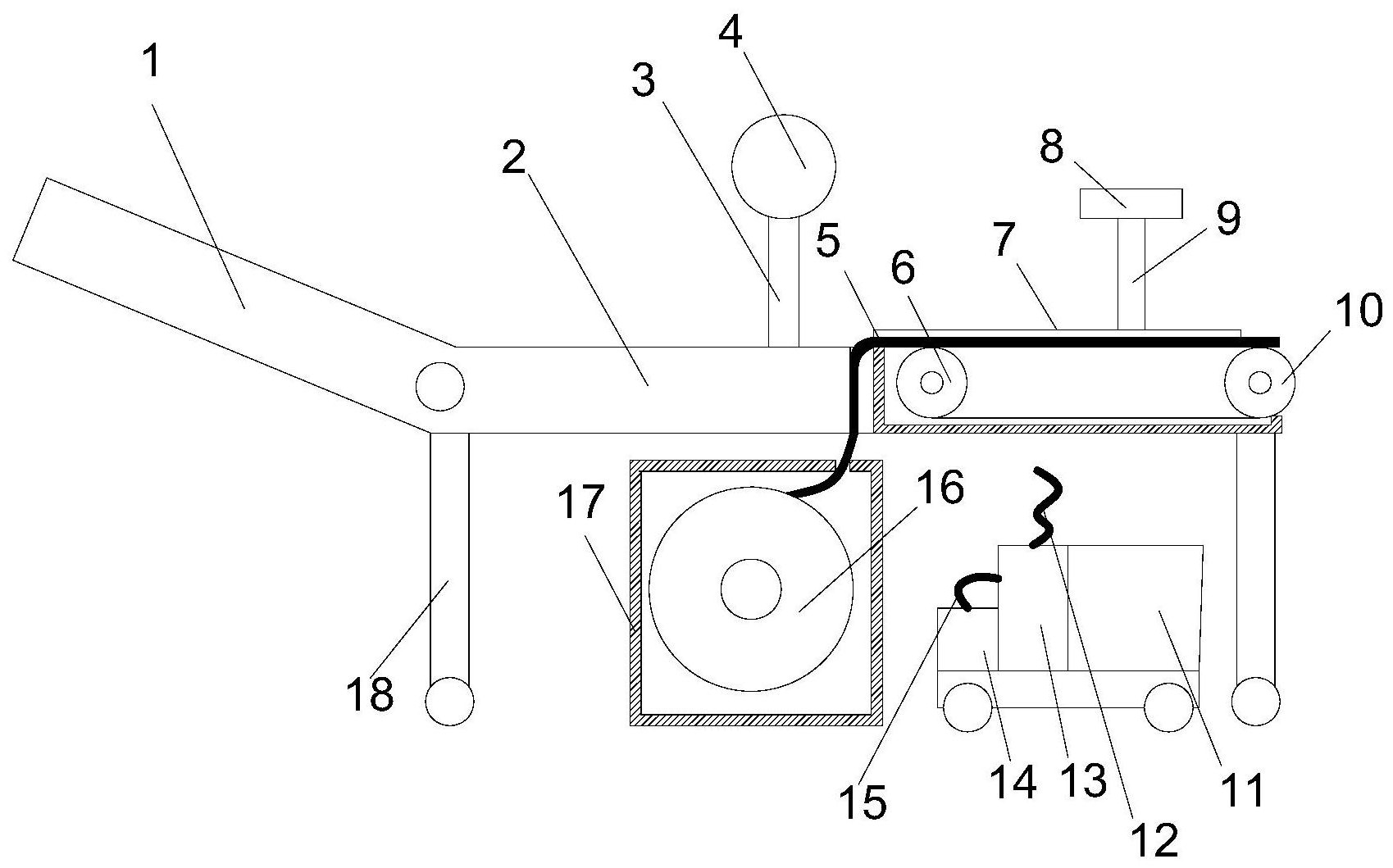

本发明的发明目的是提供一种取卵手术床，该手术床能够批量储存护理垫、对护 理垫进行更换和对护理垫进行处理。 为达到上述目的，本发明所采用的技术方案是： 一种取卵手术床，包括水平设置的床板和倾斜设置的靠板，所述床板的一端与所 述靠板的一端连接，所述床板远离靠板的一端设有腿部支撑装置，所述床板的底部设有若 干个支腿，所述床板的前端设有一个收容槽，所述收容槽内设有主动皮带轮和从动皮带轮， 所述主动皮带轮和从动皮带轮转动安装于所述收容槽的内壁上并沿床板的长度方向依次 设置，所述主动皮带轮和从动皮带轮的轴向与所述床板的宽度方向相同，所述主动皮带轮 和从动皮带轮缠绕有皮带，所述皮带水平设置，所述皮带的顶部与所述床板的顶部持平，所 述皮带的末端与所述床板末端持平，所述床板外壁设有皮带轮电机，所述皮带轮电机与所 述皮带主动轮连接； 所述床板下方设有护理垫储存装置，所述护理垫储存装置包括外壳、绞盘和护理 垫，所述外壳顶部设有与护理垫宽度相匹配的开口，所述绞盘两侧设有转轴，所述绞盘通过 两侧的转轴转动安装于所述外壳内，所述外壳外设有绞盘电机，所述绞盘电机与所述转轴 连接，所述绞盘的轴向与所述床板的宽度方向相同，所述护理垫包括多个护理垫单元，所述 护理垫单元之间依次通过撕开线连接，所述护理垫缠绕于所述绞盘上，所述床板的中部设 有贯穿于床板的通槽，所述通槽位于所述皮带的一侧，所述护理垫的末端穿过所述外壳的 开口经过所述通槽平铺于所述传送带上。 进一步的，所述皮带两侧的床板上分别设有一道导向槽，两个导向槽的槽口相对 设置，所述导向槽槽口的大小与所述护理垫的大小相匹配。 进一步的，所述床板底部防止有一个垃圾粉碎箱。 进一步的，所述腿部支撑装置的数量为2，分别位于床板的两侧，每个腿部支撑装 置包括立柱和支撑板，所述立柱为伸缩杆，所述立柱竖直设置其下端与床板的一侧连接，上 端连接于所述支撑板上。 进一步的，所述床板中部的一侧设有照明灯，所述照明灯通过金属软管连接于所 述床板的一侧。 3 CN 111588582 A 说　明　书 2/3 页 进一步的，所述垃圾粉碎箱底部设有底座，所述底座底部设有车轮，所述底座顶部 设有废液桶和负压抽吸机，所述废液桶和负压抽吸机位于所述垃圾粉碎箱的一侧，所述废 液桶的顶部设有抽吸管，所述抽吸管与所述废液桶的顶部连通，所述废液桶的侧面开设有 一通孔，所述通孔通过负压管与外置的负压抽吸机连接。 由于采用上述技术方案，本发明具有以下有益效果： 1 .本发明的护理垫由多个单元连接而成，能够通过绞盘大量存储，通过绞盘电机 和传送带电机，能够对护理垫进行自动输送，当护理垫用完之后，能够通过撕开线撕下处理 掉。 2.床板上设有导向槽，防止护理垫在输送过程中翘起。 3.床板下设有垃圾粉碎箱和废液桶，能够有效地对垃圾和废液进行分类收集。 附图说明 图1是本发明的结构示意图图； 图2是图1的俯视图(不含护理垫)。 附图中， 1-靠板、2-床板、3-金属软管、4-照明灯、5-护理垫、6-主动皮带轮、7-导向槽、8-支 撑板、9-立柱、10-从动皮带轮、11-垃圾粉碎箱、12-抽吸管、13-废液桶、14-负压抽吸机、15- 负压管、16-绞盘、17-外壳、18-支腿、19-皮带、20-通槽。
