技术摘要：

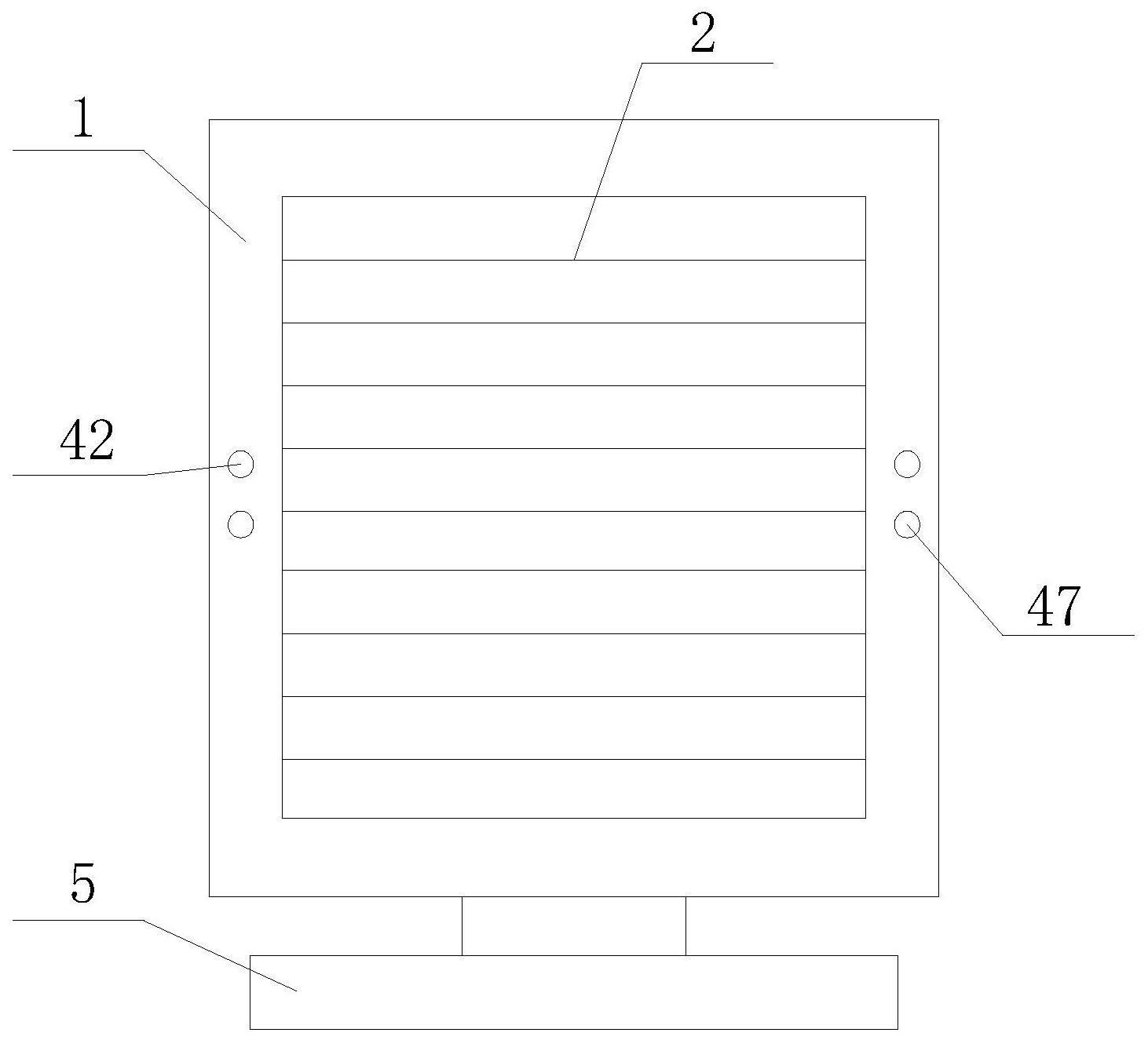

本发明适用于医学影像技术领域，提供了一种医学影像分析用观察设备，包括支撑架、灯光板和清洁装置，支撑架底部安装有旋转装置，夹持装置包括夹钳、底座和伸缩件；清洁装置包括出风口、挡板和移动装置，移动装置包括移动板、主动件和限位件，移动板通过连接杆连接挡板  全部
背景技术：
现有的医学影像载体，主要包括医学胶片和电子影像两种，其中医学胶片具有高 解像力、高敏度且使用方便，在现有的医学影像分析中仍被广泛使用，而医学观片灯箱则是 医学胶片分析中的一种重要医疗设备。由于现在很多医院需要患者自己保管胶片，患者在 保管过程中会对其进行卷曲或折叠，造成医生在使用胶片时无法将胶片平整的固定在灯箱 上，影响分析观察，同时在对胶片进行保存时，可能会沾上灰尘等杂物，影响在灯箱上的观 察质量。对于较多胶片需要对比观察时，多采用人工拿一个灯箱上固定一个，无法实现不同 大小和数量的胶片观察。 综上可知，现有技术在实际使用上显然存在不便与缺陷，所以有必要加以改进。
技术实现要素：
针对上述的缺陷，本发明的目的在于提供一种医学影像分析用观察设备，其可以 针对不同大小的胶片进行平整放置，同时能够对胶片表面进行有效除尘，保证胶片观察质 量。 为了实现上述目的，本发明提供一种医学影像分析用观察设备，包括支撑架、位于 支撑架上的灯光板和位于支撑架内的清洁装置，所述支撑架底部安装有旋转装置，且所述 支撑架内侧设有若干个夹持装置，所述夹持装置包括夹钳、底座和位于底座内的伸缩件，所 述夹钳端部通过伸缩件连接底座；所述清洁装置包括出风口、挡板和位于出风口一侧的移 动装置，所述移动装置包括移动板、主动件和限位件，所述移动板通过连接杆连接挡板，所 述挡板上方轴接出风口上方，且所述挡板直径大于出风口直径，所述挡板上设有滑槽，所述 连接杆端部通过万向球连接移动块，且所述移动块活动于滑槽内；所述移动板上设有移动 空间，所述主动件活动于移动空间内，且所述主动件下方设有弹性件，所述主动件上设有弧 形块，且所述弧形块上端直径大于下端直径，移动板一侧下方设有挡块，所述限位件呈Z型 设置，所述限位件一端设有与弧形块相匹配的限位块，另一端设有凹槽，所述凹槽内连接调 节杆，所述调节杆上设有环形板，且所述环形板上下两侧均设有复位件，所述支撑架内设有 出气装置。 根据本发明的医学影像分析用观察设备，所述旋转装置包括固定座和旋转轴，所 述固定座上设有固定槽，所述旋转轴活动于固定槽内，且所述旋转轴上环设有固定孔，所述 固定槽上设有与固定孔相匹配的通孔。 根据本发明的医学影像分析用观察设备，所述支撑架中间设有隔板，且所述灯光 板位于隔板两侧，所述灯光板为LED光板，且所述灯光板的光照强度为20cd\m2。 根据本发明的医学影像分析用观察设备，所述伸缩件包括发条弹簧和连接发条弹 簧的连接绳。 3 CN 111552086 A 说　明　书 2/6 页 根据本发明的医学影像分析用观察设备，所述出风口位于夹持装置外侧，且所述 出风口呈倾斜设置，所述出风口的倾斜角度朝向灯光板。 根据本发明的医学影像分析用观察设备，所述挡板与出风口之间设有密封圈，所 述密封圈为橡胶圈。 根据本发明的医学影像分析用观察设备，所述滑槽倾斜设置，且所述滑槽的倾斜 方向朝向移动块，所述移动块为T型块，且所述移动块的端部呈圆形设置。 根据本发明的医学影像分析用观察设备，所述移动块的圆形端部上环设有若干个 滚珠，且所述滚珠抵接滑槽，所述滑槽形状与移动块形状相匹配。 根据本发明的医学影像分析用观察设备，所述移动板上设有辅助板，且所述辅助 板对应出风口，所述辅助板上设有出气管道，且所述出气管道连接出气装置，所述出气装置 为气泵。 根据本发明的医学影像分析用观察设备，所述移动装置还包括外壳，且所述外壳 上设有贯通的容纳孔，所述主动件和限位件均活动于容纳孔内，所述复位件包括上复位件 和下复位件，所述外壳内设有顶块，所述顶块位于上复位件上方。 本发明提供了一种医学影像分析用观察设备，包括支撑架、位于支撑架上的灯光 板和位于支撑架内的清洁装置，所述支撑架底部安装有旋转装置，且所述支撑架内侧设有 若干个夹持装置，所述夹持装置包括夹钳、底座和位于底座内的伸缩件，所述夹钳端部通过 伸缩件连接底座，通过夹持装置对不同大小的胶片进行夹持，保证其能够对胶片的有效固 定，提高固定质量；所述清洁装置包括出风口、挡板和位于出风口一侧的移动装置，所述移 动装置包括移动板、主动件和限位件，所述移动板通过连接杆连接挡板，所述挡板上方轴接 出风口上方，且所述挡板直径大于出风口直径，所述挡板上设有滑槽，所述连接杆端部通过 万向球连接移动块，且所述移动块活动于滑槽内，通过移动装置实现对挡板位置的有效开 合，进而能够保证出风口的有效出风，实现对胶片表面灰尘的有效清洁，提高清洁效率和清 洁质量；所述移动板上设有移动空间，所述主动件活动于移动空间内，且所述主动件下方设 有弹性件，所述主动件上设有弧形块，且所述弧形块上端直径大于下端直径，移动板一侧下 方设有挡块，所述限位件呈Z型设置，所述限位件一端设有与弧形块相匹配的限位块，另一 端设有凹槽，所述凹槽内连接调节杆，所述调节杆上设有环形板，且所述环形板上下两侧均 设有复位件，所述支撑架内设有出气装置，通过主动件的移动带动移动板实现有效移动，通 过移动板的移动实现对挡板位置的有效调节，进而实现出风口的有效出风，保证清洁效率 和清洁质量。本发明的有益效果：能够有效对不同大小的胶片位置进行固定，实现多张对 比，同时能够保证对比或讲解过程中的对灰尘的有效清除，提高观察质量。 附图说明 图1是本发明的结构示意图； 图2是本发明支撑架的结构示意图； 图3是本发明中支撑架的剖视图； 图4是图3中A部的放大结构示意图； 图5是本发明中移动装置的结构示意图； 图6是本发明中限位件的结构示意图； 4 CN 111552086 A 说　明　书 3/6 页 图7是本发明中移动板的结构示意图； 图8是本发明中挡板的结构示意图； 图9是本发明中连接杆和移动块的连接结构示意图； 图10是本发明中夹持装置的结构示意图； 在图中，1-支撑架，2-灯光板，31-出风口，32-挡板，321-滑槽，33-连接杆，34-移动 块，341-滚珠，41-移动板，411-竖板，412-横板，413-移动空间，42-主动件，421-弧形块，43- 限位件，431-限位块，44-弹性件，451-上复位件，452-下复位件，46-挡块，47-调节杆，48-辅 助板，5-旋转装置，6-夹持装置，61-夹钳，62-连接绳，63-发条弹簧，64-底座，7-出气装置， 71-出气管道，8-弹簧。
